540A/640A V2.0 Geïntegreerde versterker
Azur geïntegreerde versterker 103

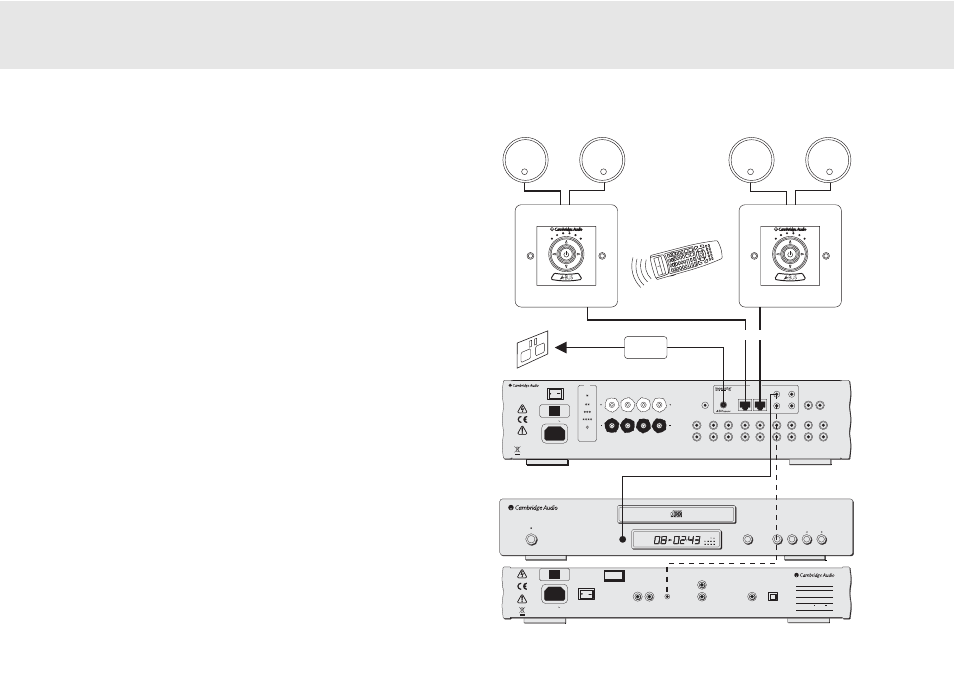

MULTI-ROOM
De Azur V2.0 versterkers beschikken over de uitgangen Incognito Ready TM /
A-BUS TM Ready, waardoor zij voor meerdere kamers kunnen worden gebruikt.
Eén of twee versterkte bedieningspanelen (en een externe voeding) kunnen
worden aangesloten op de versterker (met Cat5/5e-kabel en RJ45-stekkers)
om multi-roomaudio te krijgen in één of twee secundaire kamers of zones.
De bedieningspanelen worden van stroom voorzien door een externe voeding
via Cat5/5e-kabels. Er is in de secundaire kamers geen aansluiting op het
stopcontact nodig.
De bedieningspanelen werken onafhankelijk van de versterker wat betreft
volume/bass/treble etc., en kunnen onafhankelijk worden aangezet en
uitgezet. Zij kunnen echter alleen naar de bron luisteren die ook is
geselecteerd op de versterker.
A-BUS is een standaard die compatibiliteit mogelijk maakt tussen apparaten
van verschillende fabrikanten. U kunt dus ook gebruik maken van
bedieningspanelen van andere fabrikanten die geschikt zijn voor A-BUS. Als
u gebruik maakt van uw eigen Incognito KP10-bedieningspanelen, zijn er
enkele extra functies. Zo kunt u bijvoorbeeld vanuit het bedieningspaneel de
bron op de versterker veranderen.
Om de bronapparatuur vanuit de andere kamers te kunnen bedienen is er
een infraroodkoppeling (IR1) aangesloten op één van de IR-uitgangen aan de
achterkant van het apparaat en vervolgens bevestigd via het IR-venster van
het bronapparaat. Als alternatief kan er op onze eigen producten met
ingangen voor infraroodkoppeling, een kabel met aan weerszijden een mini-
stekker worden gebruikt. Commando's die worden ontvangen door de
bedieningspanelen kunnen nu via de versterker terug worden gestuurd naar
het bronapparaat. Vervolgens is het mogelijk de bronapparatuur te bedienen
vanuit de andere kamers door gebruik te maken van de eigen
afstandsbedieningen van de apparatuur, of door middel van een lerende
afstandsbediening. De Incognito LR10 kan de bedieningspanelen volledig
bedienen, de afstandsbedieningen van het bronapparaat "leren kennen", de
broningang op de versterker veranderen, etc.
Neem, voor volledige details over het Incognito multi-roomsysteem contact
op met de lokale dealer van Cambridge Audio.
Impedance 4 - 8 ohms Loudspeaker Terminals
Important Please ensure that loudspeaker terminals are fully tightened Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left Power AC
Max Power Consumption : 700W Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England www.cambridge-audio.com
Manufactured in an ISO9002 approved facility
Fault requiring service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED indicators:
Please refer to your User's Manual for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd
azur 640C
Compact Disc Player
Standby / On Stop Play Pause Open
Close Skip
Scan
Line Output
Line Output
Right Right
Left Left
Power AC
Class 1 Laser Product Luokan 1 Laserplaite
Klass 1 Laserapparat
Mains Voltage Selector Switch (50 / 60Hz)
On Off Power
Risk of electric shock
Do not open Caution
Risque de choc electrique
Ne pas ouvrir Avis
Vorm offnen des gerates
Netzstecker ziehen Achtung
azur 640C Compact Disc Player V2.0
Max Power Consumption : 18W
www.cambridge-audio.com
Designed in London, England
Manufactured in an ISO9002 approved facility
IR Emitter
In In Out
Control Bus
S/P DIF
Co-axial Toslink
Optical
Digital Outputs
PS10
LR10
Cat5/5e
IR10
Kabel met mini-
stekkers
Luidsprekers (b.v.
SS10) aangesloten via
luidsprekerkabel
KP10-EEU bedieningspaneel
