24 Integrierter Verstärker der Azur Serie
Power On / off (Ein/Aus)
Hiermit schalten Sie das Gerät ein und aus.
Netzspannungswahlschalter
Schaltet zwischen der Netzspannung 115 V und 230 V um. Nur vom
Installateur/Händler zu verwenden.
Netzanschluss
Nachdem Sie alle Anschlüsse am Verstärker vorgenommen haben,
stecken Sie das Netzkabel in eine geeignete Steckdose. Jetzt ist der
Verstärker einsatzbereit.
Lautsprecheranschlüsse
Es sind zwei Sätze Lautsprecheranschlüsse verfügbar; "A"
(Hauptlautsprecheranschlüsse) und "B" (zusätzliche schaltbare
Lautsprecheranschlüsse). Verbinden Sie die Kabel von Ihrem linken
Lautsprecher mit den Anschlüssen "LEFT +/-" und die Kabel vom
rechten Lautsprecher mit "RIGHT +/-". Dabei ist der rote Anschluss der
positive (+) Ausgang und der schwarze Anschluss der negative (-)
Ausgang.
Bitte achten Sie darauf, dass keine Kabelfasern das Nachbarkabel bzw.
den Nachbaranschluss berühren, weil so ein Kurzschluss entsteht. Die
Anschlüsse für die Lautsprecher müssen immer gut gesichert werden,
um eine stabile elektrische Verbindung zu gewährleisten. Wenn die
Schraubverbindungen lose sind, kann sich das nachteilig auf die
Tonqualität auswirken.
Hinweis: Beim Betrieb von einem Lautsprecherpaar muss jedes Paar
eine Nennimpedanz von 4-8 Ohm aufweisen. Beim Betrieb von zwei
Lautsprecherpaaren sind Lautsprecher mit einer Nennimpedanz von je
6-8 Ohm verwendet werden.
IR Emitter In (Infrarot-S Sendereingang)
Ermöglicht dem Verstärker den Empfang von modulierten IR-Befehlen von
Mehrraumsystemen. Empfangene Befehle werden hier nicht vom
Kontrollbus weitergeleitet. Siehe Abschnitt "Kundenspezifische Systeme"
für weitere Informationen.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

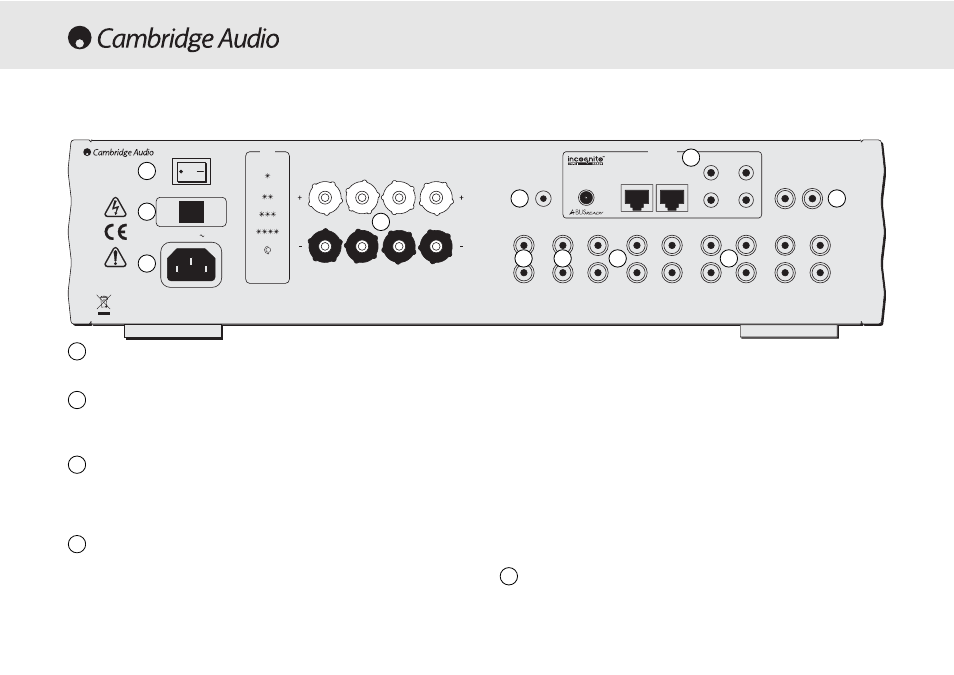

ANSCHLÜSSE AN DER RÜCKSEITE DES GERÄTS
