132 Интегральный усилитель серии Azur
Выключатель питания
Включает/выключает питание устройства.
Селекторный переключатель напряжения
питания
Выбирает напряжение питания между 115 В и 230 В. Для
использования только монтажником/поставщиком.
Разъем питания от сети переменного тока
После завершения всех соединений к усилителю, подключите шнур
питания от сети переменного тока в подходящую сетевую розетку.
Ваш усилитель теперь готов к работе.
Клеммы динамиков
Имеются два набора клемм динамиков , A (клеммы главного
динамика) и B (клеммы вторичного подключаемого динамика).
Подсоедините проводники от динамика вашего левого канала к
клеммам + и - LEFT (ЛЕВЫМ), и проводники от динамика вашего
правого канала к клеммам + и - RIGHT (ПРАВЫМ). В каждом
случае, красная клемма – это положительный выходной вывод и
черная клемма – это отрицательный выходной вывод.
Следует уделить особое внимание на то, чтобы отдельные жилы
проводника не замкнули накоротко выводы динамика. Убедитесь в
том, что клеммы динамика надежно затянуты для обеспечения
хорошего электрического соединения. Если винты клемм затянуты
слабо, то это может повлиять на качество звучания.
Примечание: При использовании одной пары динамиков
применяйте динамики с номинальным сопротивлением порядка 4-8
ом. При использовании двух пар динамиков применяйте динамики с
номинальным сопротивлением каждого из них порядка 6-8 ом.
Вход ИК (инфракрасного) источника
Позволяет усилителю принимать модулированные ИК-команды от
многокомнатных систем. Полученные здесь команды не повторяются
на выходе шины управления. Более подробная информация
приведена в разделе ‘Пользовательская установка’.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

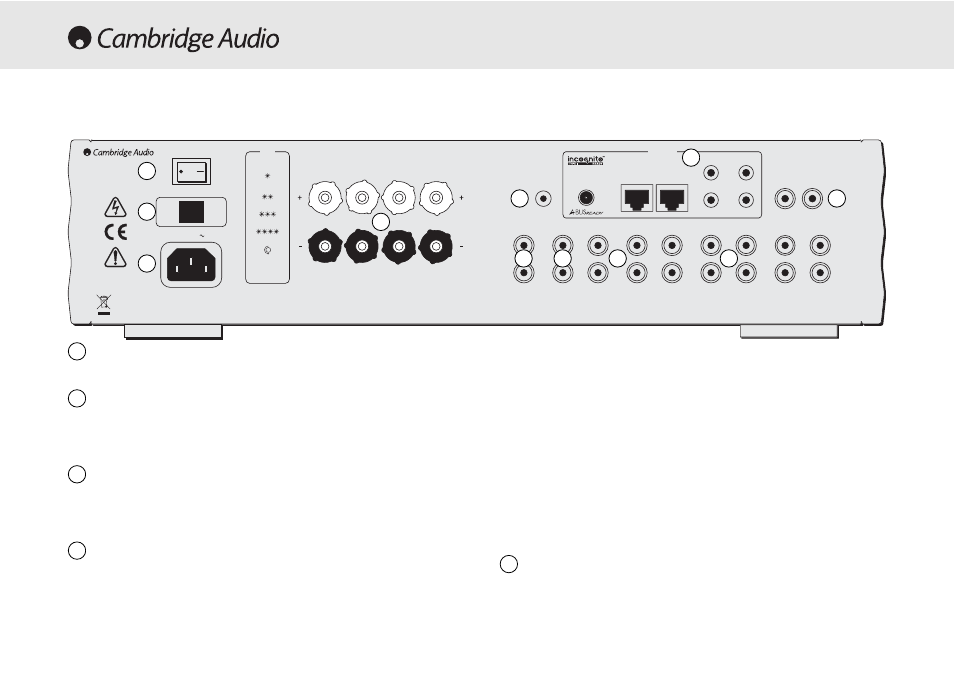

ПОДКЛЮЧЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ
