114 Azur integrated amplifier
Tænd-//slukknap
Bruges til at tænde og slukke for forstærkeren.
Spændingsomskifter
Skifter spændingen mellem 115 V og 230 V. Kun til brug for
installatør/forhandler.
Vekselstrømsstik
Når alle tilslutninger til forstærkeren er oprettet, sættes
vekselstrømskablet i en stikkontakt. Forstærkeren er nu klar til brug.
Højtalerterminaler
Der er to sæt højtalerterminaler; A (hovedhøjtalers terminaler) og B
(sekundære omskiftelige højtaleres terminaler). Forbind kablerne fra
venstre kanalhøjtaler til terminalerne LEFT + og -. Forbind på samme
måde kablerne fra højre kanalhøjtaler til terminalerne RIGHT + og -. I
begge tilfælde er den røde terminal den positive udgang, og den sorte
er den negative udgang.
Vær omhyggelig med at sikre, at ingen løse kabelender kan kortslutte
højtalerudgangene. Kontrollér, at højtalerterminalerne er spændt
tilstrækkeligt til at få en god elektrisk forbindelse. Hvis skrueklemmerne
er løse, kan det påvirke lydkvaliteten.
Bemærk: Hvis du bruger ét par højtalere, skal du bruge højtalere med
en nominel impedans på mellem 4 og 8 ohm. Hvis du bruger to par
højtalere, skal du bruge højtalere med en nominel impedans på mellem
6 og 8 ohm.
IR-eemitter (infrarød emitter) ind
Gør det muligt for forstærkeren at modtage modulerede IR-kommandoer
fra flerrumssystemer. Kommandoer, der modtages her, loopes ikke ud af
kontrolbussen. Afsnittet om specialinstallationer indeholder flere
oplysninger.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

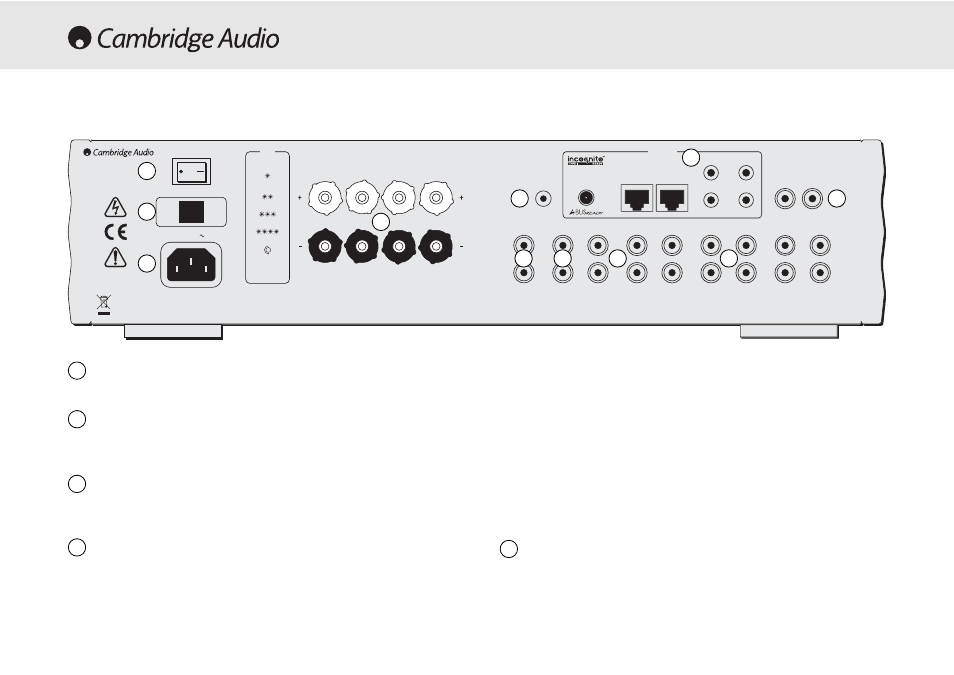

FORBINDELSER PÅ BAGPANELET
1
2
3
1
3
2
4
5 7
6
4
11 10 9 8
5
