60 Amplificador integrado Azur
Encendido/Apagado
Apague y enciende el equipo.
Interruptor selector de tensión de red
Conmuta la tensión eléctrica de red entre 115V y 230V. Sólo debe ser
utilizado por el instalador / distribuidor.
Clavija para alimentación de C.A.
Después que haya completado todas las conexiones al amplificador,
conecte el cable de alimentación de C.A. en la clavija de red apropiada.
El amplificador está ahora preparado para su uso.
Terminales de altavoces
Hay disponibles dos conjuntos de terminales de altavoces, A (terminales
de altavoces principales) y B (terminales de altavoces secundarios
conmutables). Conecte los cables desde su altavoz del canal izquierdo
en los terminales LEFT + y - , y los cables del altavoz del canal derecho
en los terminales RIGHT + y -. En el caso del terminal rojo se trata de la
salida positiva y el terminal negro es la salida negativa.
Debe tenerse cuidado de asegurar de que no queden hilos sueltos del
cable que pudieran cortocircuitar las salidas de altavoces entre sí. Por
favor asegúrese de que los terminales del altavoz se hayan ajustado
correctamente para proporcionar una buena conexión eléctrica. Es
posible que la calidad del sonido no sea la óptima si los terminales de
tornillo quedasen sueltos.
Nota: Al utilizar un par de altavoces, utilice altavoces que tengan una
impedancia nominal entre 4 y 8 Ohmios. Al utilizar dos pares de
altavoces, utilice altavoces que tenga una impedancia nominal entre 6
y 8 Ohmios.
Transmisor de IR (infrarrojos)
Permite el uso de comandos de IR modulados en sistemas multi-room que
serán recibidos por el amplificador. Los comandos aquí recibidos no van
conectados en bucle de salida fuera del bus de control. Consulte la
sección "Instalación personalizada" para obtener más información.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

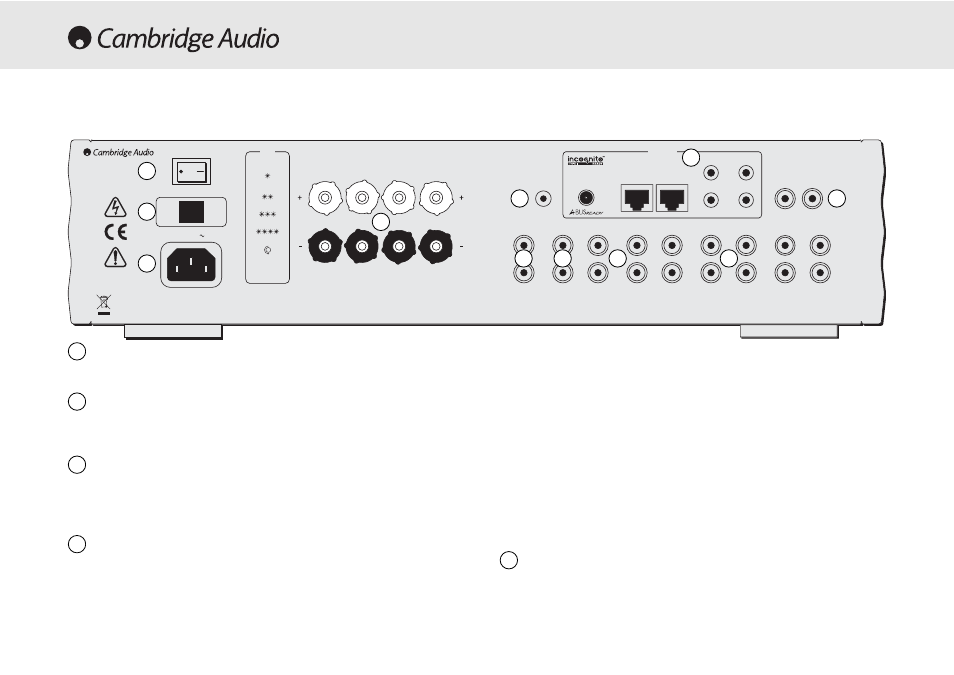

CONEXIONES DEL PANEL POSTERIOR
1
2
3
1
3
2
4
5 7
6
4
11 10 9 8
5
