42 Amplificateur intégré Azur
Marche-aarrêt
Mise en marche et arrêt de l'appareil.
Commutateur de sélection de la tension du secteur
Commutation de la tension du tension entre 115 V et 230 V. Ce réglage
doit être réalisé uniquement par l'installateur ou le revendeur.
Prise d'alimentation en c.a.
Lorsque vous avez effectué tous les raccordements nécessaires,
branchez le câble d'alimentation sur une prise de courant.
L'amplificateur est prêt à être utilisé.
Borniers d'enceintes acoustiques
Raccordez les fils de l'enceinte gauche aux bornes LEFT + et - et les fils
de l'enceinte droite aux bornes RIGHT + et -. Dans tous les cas, la borne
rouge est la sortie positive, la borne noire est la sortie négative.
Veillez à ce qu'aucun brin isolé ne puisse court-circuiter les sorties des
enceintes acoustiques. Veillez à ce que les bornes d'enceintes soient
serrées suffisamment pour assurer une bonne connexion électrique. Si
les bornes à vis ne sont pas assez serrées, la qualité sonore peut être
affectée.
Note: En présence d'une seule paire d'enceintes acoustiques, cet
amplificateur requiert des enceintes acoustiques présentant une
impédance nominale entre 4 et 8 ohms. Si vous utilisez deux paires
d'enceintes acoustiques, cet amplificateur requiert des enceintes
acoustiques présentant une impédance nominale entre 6 et 8 ohms
chacune.
Entrée de l'émetteur IR (infrarouge)
Réception des commandes infrarouges modulées des systèmes
multipièces par l'amplificateur. Les commandes reçues ne sortent pas du
circuit du bus de commande. Reportez-vous à la section " Installation
personnalisée " pour plus d'informations.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

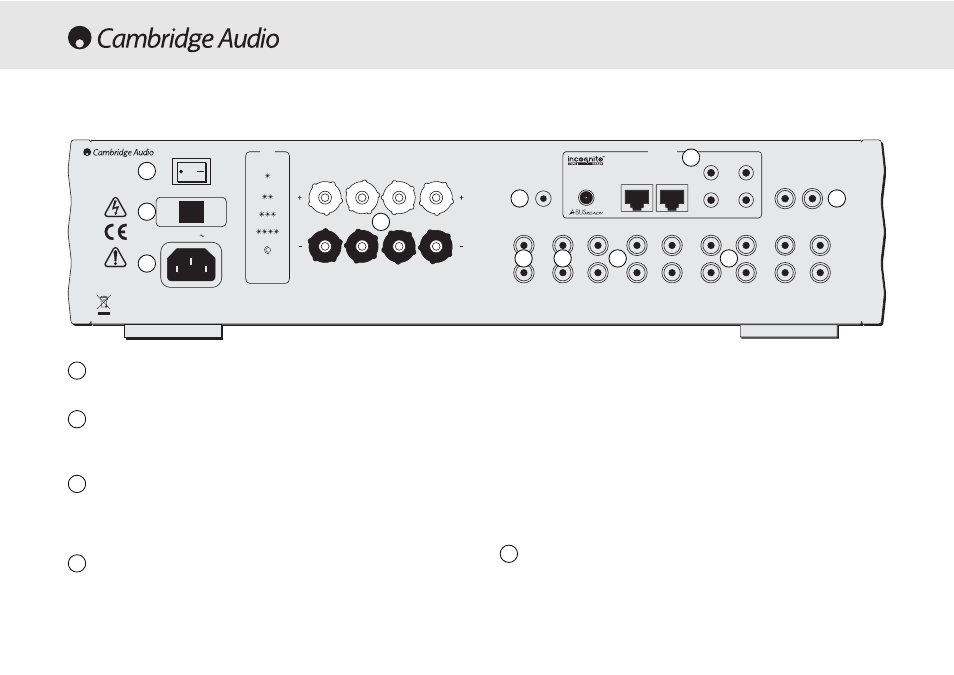

CONNEXIONS DU PANNEAU ARRIÈRE
1
2
3
1
3
2
4
5 7
6
4
11 10 9 8
5
