540A/640A V2.0 Amplificador integrado

Amplificador integrado Azur 67

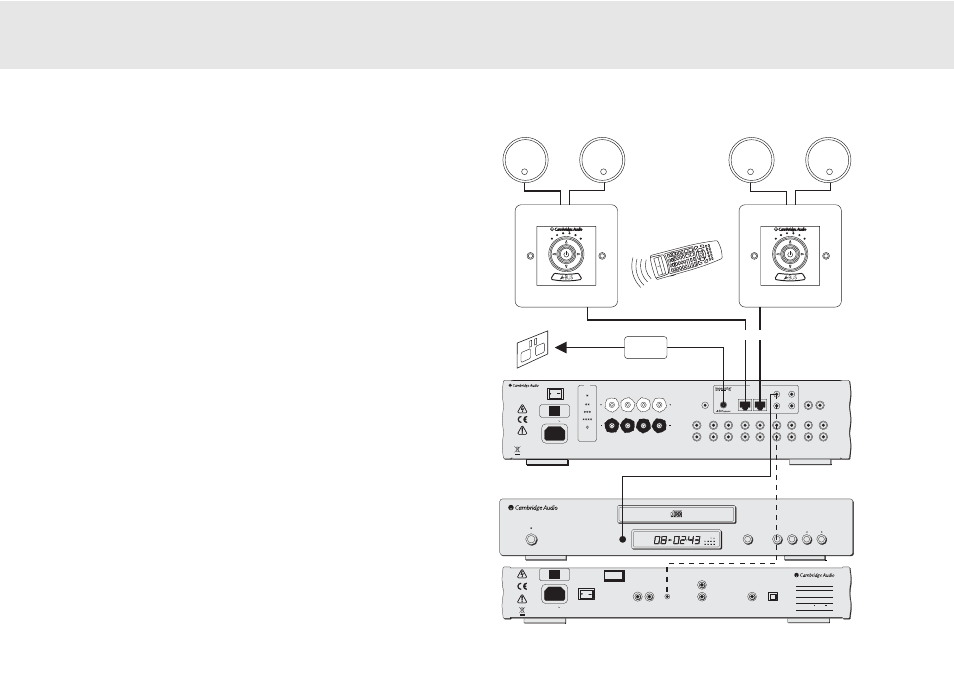

MULTI-ROOM

Los amplificadores Azur V2.0 disponen de salidas preparadas para Incognito
Ready

TM

/ A-BUS

TM

Ready, lo que permite utilizar la opción multi-room. Se

pueden conectar uno o dos teclados amplificados (y una fuente de
alimentación externa) en el amplificador (utilizando cable Cat5/5e y
conectores RJ45) para proporcionar audio multi-room en una o dos
habitaciones o zonas.

Los teclados se alimentan mediante una fuente de alimentación externa a
través de cables Cat5/5e; no se requiere conexión de red eléctrica en las
habitaciones secundarias.

Los teclados funcionan independientemente del amplificador en cuanto a
volumen/graves/agudos, etc. y pueden encenderse y apagarse
independientemente, sin embargo sólo pueden "oir" la misma fuente que
tenga seleccionada el amplificador.

A-BUS es un estándar que permite la compatibilidad entre distintos
fabricantes de equipos. Así, se pueden utilizar teclados compatibles con A-
BUS de otros fabricantes. Si se utilizan con nuestros propios teclados
Incognito KP10, hay algunas características adicionales, como por ejemplo
la posibilidad de cambiar la fuente del amplificador desde el teclado.

Para permitir el control de sus equipos fuente desde habitaciones remotas,
se conecta un emisor de IR (IR10) en una de las salidas de infrarrojos que
hay en la parte posterior de la unidad y luego se conecta a través de la
ventana de infrarrojos de la unidad fuente. Como alternativa, en nuestros
propios productos que cuentan con Entradas con emisor de IR, se puede
emplear un cable con conectores mini-clavija a mini-clavija. Los comandos
recibidos desde los teclados pueden ahora enviarse nuevamente al equipo
fuente a través del amplificador. Entonces se puede controlar el equipo
fuente desde las habitaciones remotas utilizando los propios mandos a
distancia del equipo fuente o con un mando a distancia con aprendizaje. El
equipo Incognito LR10 puede controlar completamente los teclados,
"aprender" los comandos de los mandos a distancia de equipos fuente y
cambiar la entrada de fuente en el amplificador, etc.

Para obtener detalles completos sobre el sistema multi-room Incognito, por
favor póngase en contacto con el distribuidor local de Cambridge Audio.

Impedance 4 - 8 ohms

Loudspeaker Terminals

Important

Please ensure that loudspeaker terminals are fully tightened

Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées

Impedance 4 - 8 ohms

Right

Left

Right

Left

Left

B

A

Left

Right

Right

B

A

IR1

IR2

IR4

IR3

Keypad 1

Keypad 2

Pre-Out

Tape In

Rec Out 1

Rec Out 2

AV / MD

DVD

Tuner / DAB

CD

Aux

Pre-Out

Tape In

Rec Out 1

Rec Out 2

AV / MD

DVD

Tuner / D

AB

CD

Aux

Right

Left

Right

Left

Power AC

Max Power Consumption

: 700W

Off

Power

Mains Voltage Selector Switch (50 / 60Hz)

In

Out

Control Bus

Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.

IR Emitter

In

PSU

In

azur 640A Integrated Amplifier V2.0

Designed in London, England

www.cambridge-audio.com

Manufactured in an

ISO9002 approved facility

Fault requiring

service (DC)

Over temperature

Temporary overload

Loudspeaker short

Protection LED

indicators:

Please refer to

your User's Manual

for more information

CAP5

Clipping

Vol

Auto

On

Multi-Room

International Patent Pending LeisureTech Electronics Pty Ltd

azur 640C

Compact Disc Player

Standby / On

Stop

Play

Pause

Open
Close

Skip
Scan

Line Output

Line Output

Right

Right

Left

Left

Power AC

Class 1 Laser Product

Luokan 1 Laserplaite
Klass 1 Laserapparat

Mains Voltage Selector Switch (50 / 60Hz)

On

Off

Power

Risk of electric shock
Do not open

Caution

Risque de choc electrique
Ne pas ouvrir

Avis

Vorm offnen des gerates
Netzstecker ziehen

Achtung

azur 640C Compact Disc Player V2.0

Max Power Consumption

: 18W

www.cambridge-audio.com

Designed in London, England

Manufactured in an

ISO9002 approved facility

IR Emitter

In

In

Out

Control Bus

S/P DIF
Co-axial

Toslink
Optical

Digital Outputs

PS10

LR10

Cat5/5e

IR10

Cable con mini-cclavija

Altavoces (p.ej. SS10)

conectados mediante

cable de altavoz

Teclado KP10-EEU
