78 Amplificatore integrato Azur
Power On/Off (accensione/spegnimento)
Per accendere o spegnere l'apparecchio.
Commutatore di selezione della tensione di rete
Per commutare la tensione di rete tra 115 a 230 Volt. Può essere
utilizzato unicamente dall'installatore/distributore.
Presa per alimentazione CA
Una volta completate tutte le connessioni all'amplificatore, innestare il
cordone d'alimentazione CA in un'appropriata presa di rete.
L'amplificatore è così pronto per il suo utilizzo.
Morsetti dei diffusori
Nei diffusori sono disponibili due gruppi di morsetti, di tipo "A" (morsetti
principali) e di tipo "B" (morsetti secondari commutabili). Connettere i
cavetti provenienti dal diffusore del canale sinistro ai terminali LEFT + e
-, e nello stesso modo i cavetti provenienti dal diffusore del canale
destro ai terminali RIGHT + e -. In ciascun caso, il terminale rosso
costituisce l'uscita della polarità positiva, il terminale nero quella della
polarità negativa.
Si deve prestare attenzione al fatto che nessun residuo di conduttore possa
causare un cortocircuito toccando contemporaneamente i due morsetti di
uscita. Assicurarsi che i morsetti dei diffusori siano stati ben stretti, al fine di
ottenere una buona connessione elettrica. È possibile che la qualità sonora
venga inficiata dal fatto che i morsetti a vite non siano stati ben serrati.
Nota: se si utilizza una sola coppia di diffusori, utilizzare diffusori con
un'impedenza nominale compresa tra 4 ed 8 Ohm. se si utilizzano
invece due coppia di diffusori, utilizzare diffusori con un'impedenza
nominale compresa tra 6 ed 8 Ohm.
Emettitore IR (all'infrarosso) In (attivato)
Consente a comandi IR modulati provenienti da sistemi multi-stanza di
essere ricevuti da questo amplificatore. I comandi ricevuti in questo modo
non vengono circuitati al Control Bus. Consultare il paragrafo "Installazione
personalizzata" per ulteriori informazioni.
Impedance 4 - 8 ohms
Loudspeaker Terminals
Important
Please ensure that loudspeaker terminals are fully tightened
Veuillez s'assurer que les bornes de l'enceinte sont entièrement serrées
Impedance 4 - 8 ohms
Right Left Right Left
Left
B A
Left Right Right B A
IR1
IR2 IR4
IR3
Keypad 1 Keypad 2
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / DAB CD Aux
Pre-Out Tape In Rec Out 1 Rec Out 2 AV / MD DVD Tuner / D AB CD Aux
Right
Left
Right
Left
Power AC
Max Power Consumption : 700W
Off
Power
Mains Voltage Selector Switch (50 / 60Hz)
In Out
Control Bus
Caution Risk of electric shock. Do not open. Avis Risque de choc electrique. Ne pas ouvrir. Achtung Vorm öffnen des gërates. Netzstecker ziehen.
IR Emitter
In
PSU
In
azur 640A Integrated Amplifier V2.0
Designed in London, England
www.cambridge-audio.com
Manufactured in an
ISO9002 approved facility
Fault requiring
service (DC)
Over temperature
Temporary overload
Loudspeaker short
Protection LED
indicators:
Please refer to
your User's Manual
for more information
CAP5
Clipping
Vol Auto
On
Multi-Room
International Patent Pending LeisureTech Electronics Pty Ltd

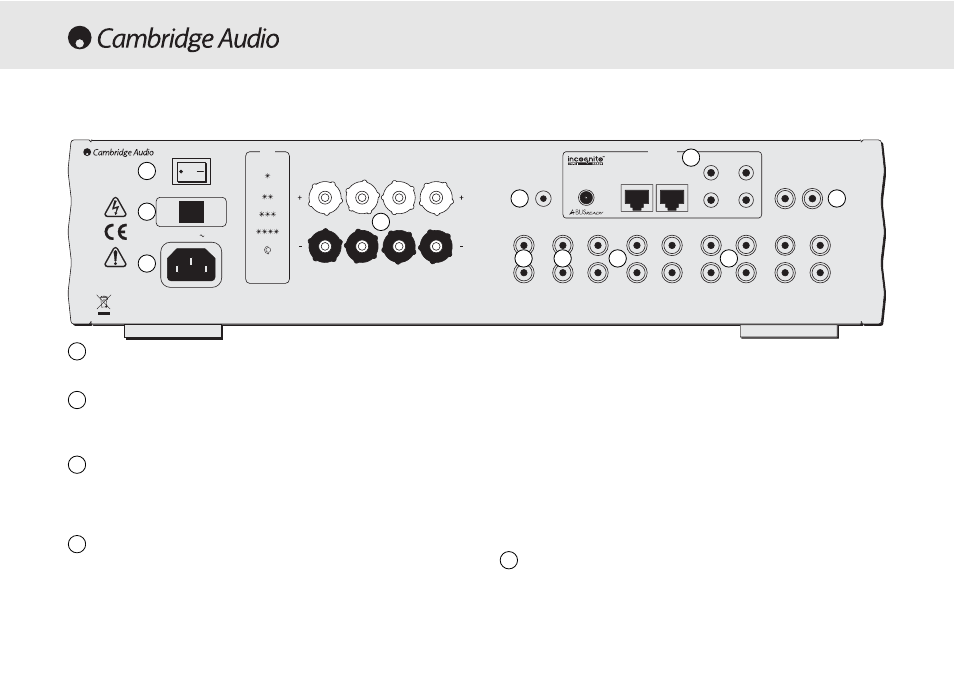

CONNESSIONI PRESENTI SUL PANNELLO POSTERIORE
1
2
3
1
3
2
4
5 7
6
4
11 10 9 8
5
