8
MANUEL D’INSTALLATION
Centre de commande pour cabine
Numéro de modèle 9012-3-01
ATTENTION : LIRE ET S'ASSURER DE COMPRENDRE L’ENSEMBLE DES DIRECTIVES ET DES
AVERTISSEMENTS AVANT D’ASSEMBLER, D’INSTALLER OU D’UTILISER CE PRODUIT.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK TM
Pièce numéro 24-0303 REV. D ECN 5305 04/13

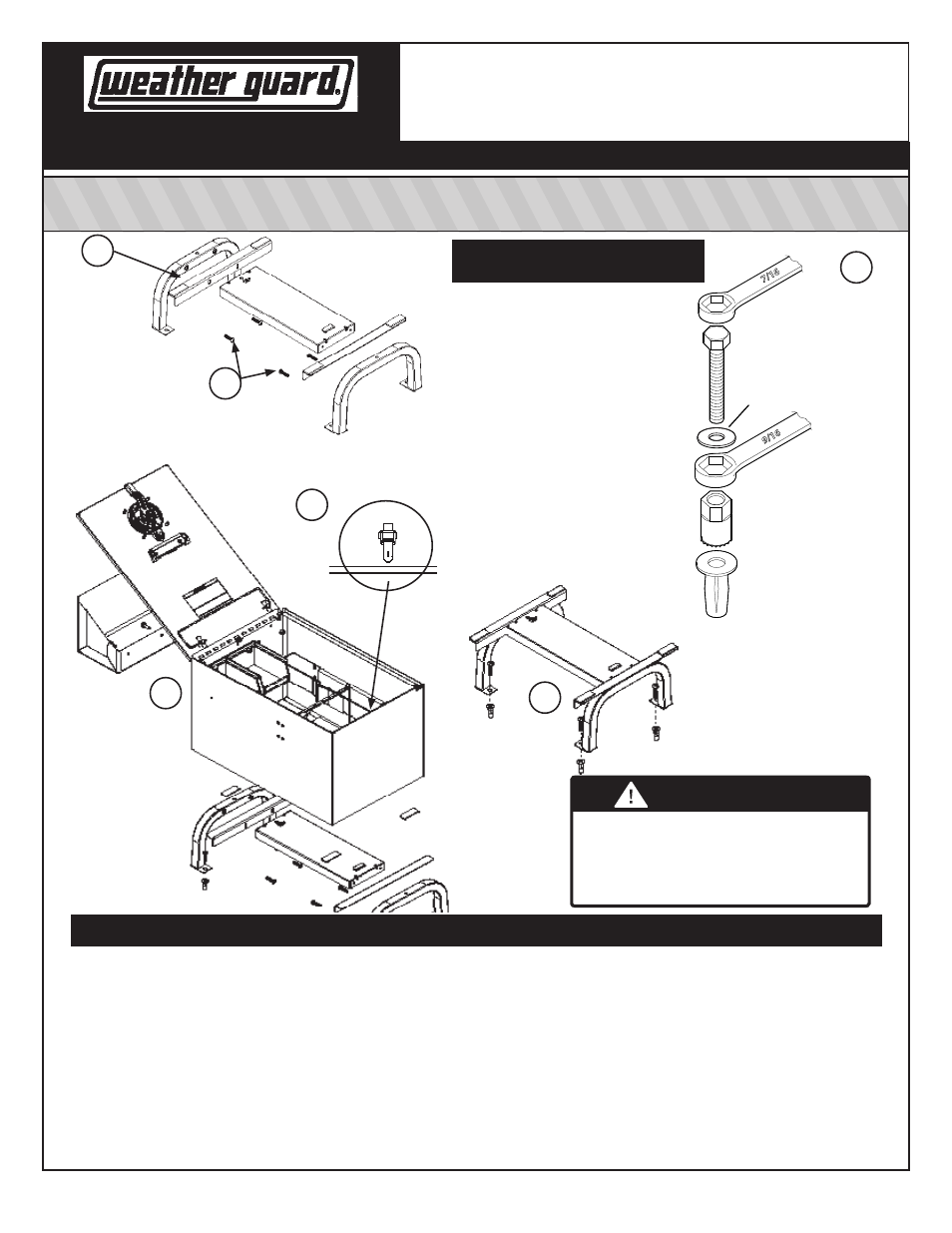

ÉTAPE 1 : Assemblez les pieds sous la base de montage avec des Vis de montage antivol Torx® 1/4-20 x 1 po.
ÉTAPE 2 : Placez le support de montage entre les sièges et marquez l’emplacement des boulons de montage. Laissez de
l’espace d’avant en arrière et sur les côtés.
ÉTAPE 3 : Posez quatre fixations aveugles. Consultez les directives d’installation des fixations aveugles.
ÉTAPE 4 : Fixez le support de montage au plancher de la fourgonnette à l’aide des vis antivol Torx
® .
ÉTAPE 5 : Fixez le Centre de commande sur la base de montage en glissant la languette de retenue de la base dans la
fente du Centre de commande. Alignez la languette de verrouillage de la base dans le plancher du Centre de commande et
verrouillez celui-ci sur la base.
ÉTAPE 6 : Fixez le porte-carte à l’avant du Centre de commande pour cabine avec trois boulons et des écrous autobloquants
1/4-20.
ÉTAPES D’INSTALLATION
Avant de percer, vérifiez sous le véhicule
la position du réservoir et des conduites de
carburant, conduites de frein, fils électriques, etc.
afin d’éviter de les perforer ou couper. N’utilisez
pas de fixations aveugles à ces endroits.
AVERTISSEMENT
Mettez une goutte d’huile sur le
boulon d’oxyde noir pour le lubrifier
avant l’assemblage, tel qu'illustré
à droite. Placez la fixation aveugle
dans le trou et utilisez une clé
de 7/16 po pour serrer le boulon
hexagonal noir jusqu'à ce que la
fixation aveugle soit complètement
appuyée. Au début, le boulon
hexagonal noir est difficile à tourner.
À mesure que la fixation aveugle
prend de l’expansion, le boulon est
plus facile à visser jusqu'à ce que la
fixation bloque en place. Assurez-
vous que la fixation aveugle et l’outil
de pose ne tournent pas durant
l’installation.
INSTALLATION DES
FIXATIONS AVEUGLES 3
Llave de 7/16"
(o dado de 7/16")
Perno negro óxido
Arandela plana
Llave de 9/16"
Herramienta de instalación
Sujetador ciego
1
2
6
5
6
