5
MANUAL DE INSTALACIÓN
Centro de comando para cabina
Número de modelo 9012-3-01
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
WWW.WEATHERGUARD.COM
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK TM
N° de pieza 24-0303 REV. D ECN 5305 04/13

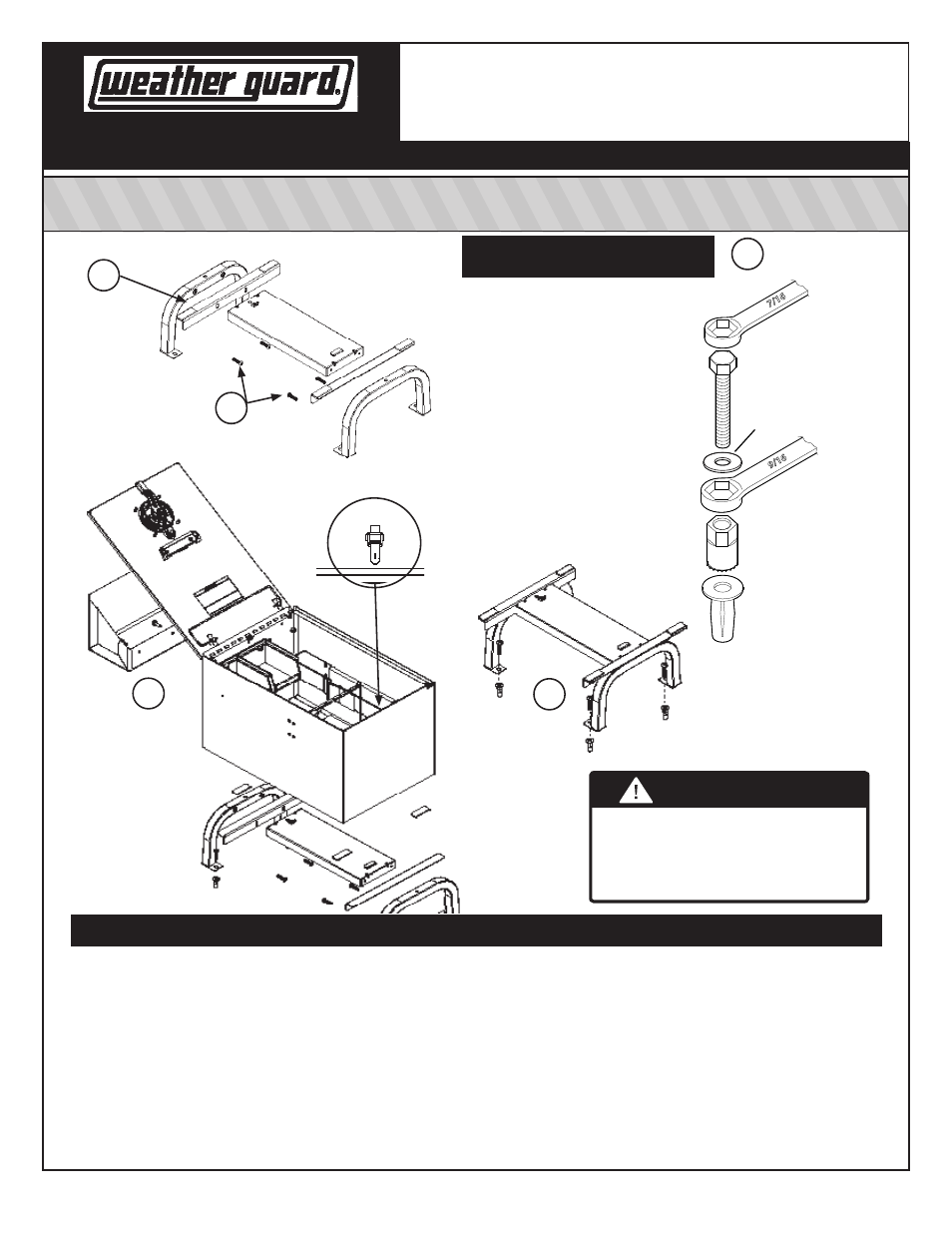

PASO 1. Ensamble las patas de la base de montaje en esta con el Tornillo de montaje resistente a manipulaciones indebidas
de 1/4-20 x 1" Torx® o perro con cabeza de arandela hexagonal de 1/4-20 x 3/4"
PASO 2. Ubique el soporte de montaje entre los asientos y marque la ubicación de los pernos de montaje. Deje espacio de
lado a lado y de adelante a atrás.
PASO 3. Instale cuatro sujetadores ciegos. Consulte las instrucciones de la sección Instalación de los sujetadores ciegos.
PASO 4. Fije el soporte de montaje al piso de la van con los pernos resistentes a manipulaciones indebidas Torx ® .
PASO 5. Fije el centro de comando para cabina a la base de montaje deslizando la pestaña de montaje de la base en la ranura
del centro de comando para cabina, alineando la pestaña del cerrojo desde la base hasta el piso del centro de comando para
cabina y ajustándola a la base.
PASO 6. Fije el soporte para mapas a la parte delantera del centro de comando para cabina con tres pernos de montaje de
1/4-20 y tuercas de bloqueo.
PASOS DE INSTALACIÓN
4
3
Antes de utilizar el taladro, verifique los
tanques y las tuberías de combustible, las
líneas de frenos, los cables eléctricos, etc.
para no cortarlos o perforarlos. No utilice
sujetadores ciegos en estas áreas.
ADVERTENCIA
Llave de 7/16"
(o dado de 7/16")
Perno negro óxido
Arandela plana
Llave de 9/16"
Herramienta de instalación
Sujetador ciego
Aplique una gota de aceite sobre el
perno negro óxido antes de armar,
como se muestra a la derecha. Coloque
el sujetador ciego en el orificio y utilice
una llave de 7/16 para ajustar el perno
hexagonal negro hasta que el sujetador
ciego esté totalmente asentado.
Será difícil comenzar a girar el perno
hexagonal negro al colocarlo. A medida
que el sujetador ciego "sobresalga",
será más fácil, hasta que llegue al fondo
o se fije. Asegúrese de que el sujetador
ciego y la herramienta de instalación no
giren durante la instalación.
INSTALACIÓN DE LOS
SUJETADORES CIEGOS
1
2
5
6 4
