INSTRUCTIONS D’INSTALLATION

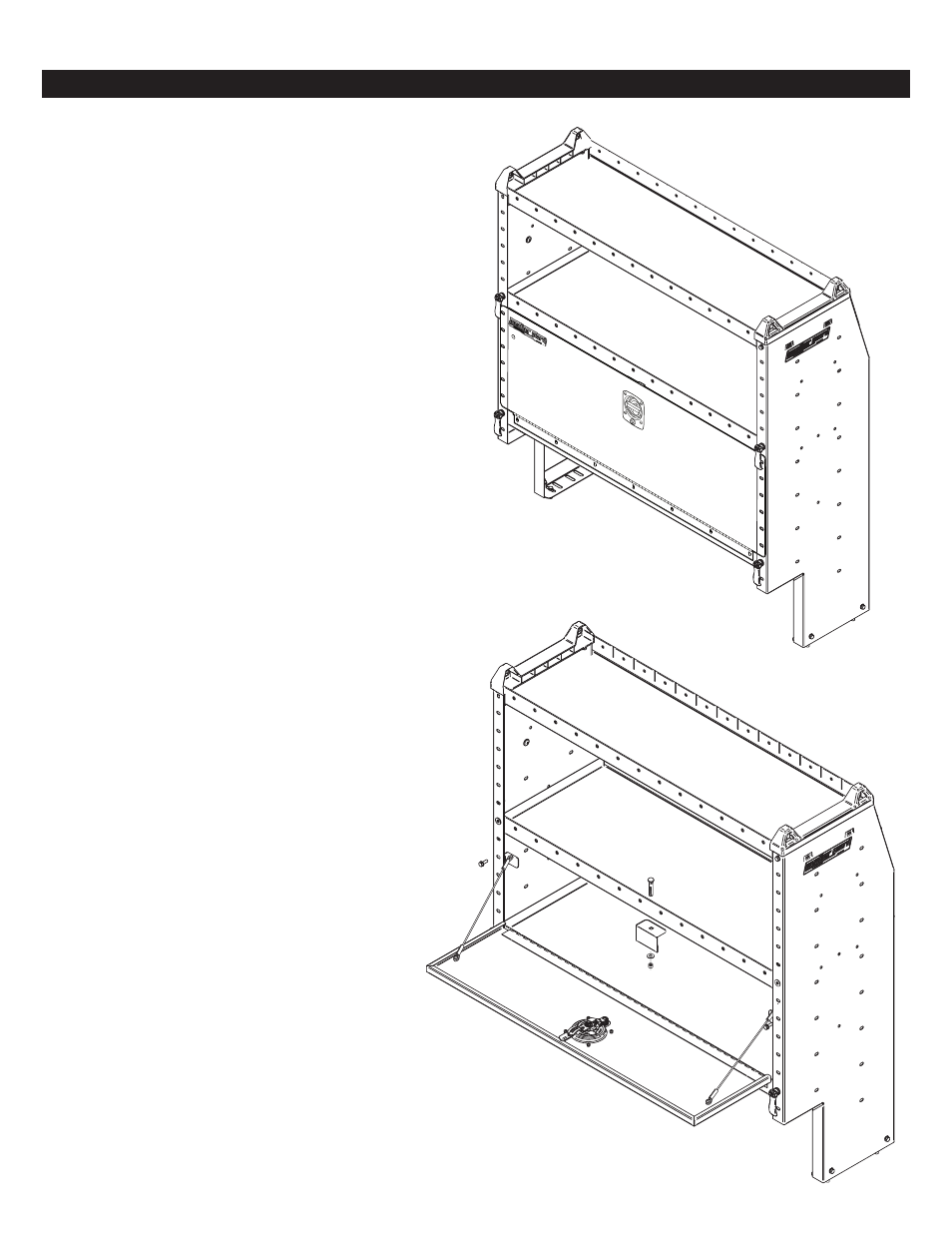

ÉTAPE 1 : Déterminez l’emplacement
de la porte pour étagère. Les panneaux
d’extrémité des tablettes doivent être
espacés de sept (7) trous (de boulon
à boulon) pour que la porte fasse
correctement. Placez l’ensemble de porte
contre l’ouverture entre les tablettes et
fixez la charnière à la rangée de trous de
la tablette à l’aide d’un (1) boulon à tête
hexagonale 1/4-20 x 5/8 po et un écrou
autobloquant en nylon 1/4-20 par trou dans
la charnière. La longueur de la porte pour
étagère déterminera le nombre de boulons
et d’écrous nécessaires.
ÉTAPE 2 : Fixez la plaque de loquet sous la
tablette à l’aide de boulons de carrosserie et
d’écrous autobloquants de 5/16 po. Placez la
plaque de loquet telle qu’illustrée, la languette
verticale face à la porte pour étagère.
ÉTAPE 3 : Comptez le nombre de trous depuis
la charnière et fixez les câbles et les ailettes
de support aux panneaux d’extrémité à l’aide
de boulons à tête hexagonale et d’écrous
autobloquants 1/4-20.
ÉTAPE 4 : Placez un bout de mousse
adhésive sur la plaque de loquet et
sur les ailettes de support pour un
fonctionnement silencieux.
L’INSTALLATION EST TERMINÉE.
Pièce numéro 24-0311 REV. C ECN 5305 04/13
