INSTRUCCIONES DE INSTALACIÓN

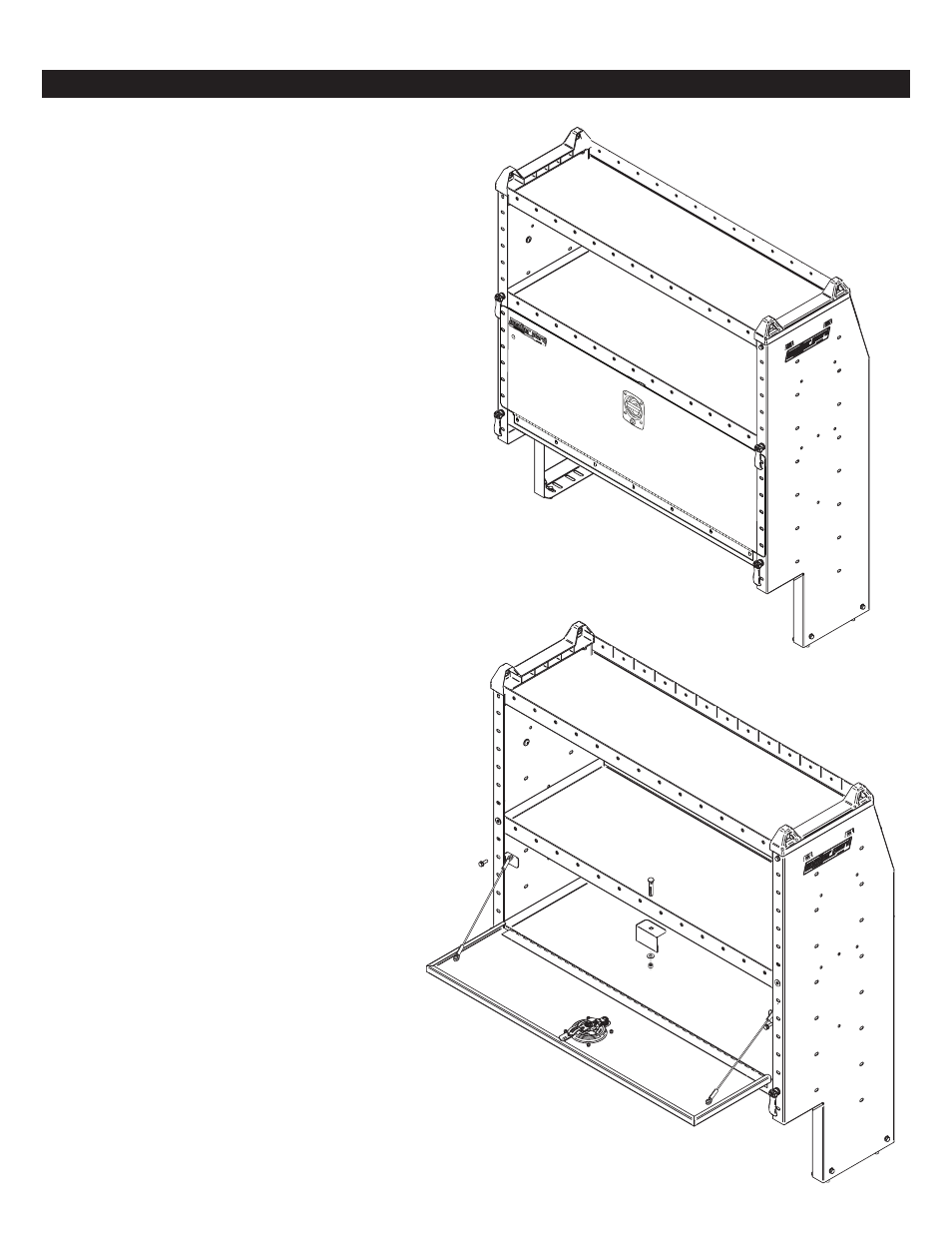

PASO 1: Determine la ubicación de la
puerta de estante en la unidad del estante.
Los estantes deben tener siete (7) orificios
de paneles de extremos (perno a perno)
de separación entre ellos para que la
puerta ajuste correctamente. Coloque la
puerta contra la abertura entre los estantes
y ajuste la bisagra a la fila de orificios
del estante con un (1) perno de cabeza
hexagonal de 1/4-20 x 5/8 pulg. y tuerca
de bloqueo de nylon de 1/4-20 por orificio
en la bisagra. La longitud de la puerta
del estante determinará la cantidad de
sujetadores que se utilizarán.
PASO 2: Ajuste la placa de cerrojo a la parte
inferior del estante con el perno de carro
de 5/16 y con la tuerca de bloqueo de 5/16.
Ubique la placa de cerrojo tal como se muestra
con la pestaña vertical orientada hacia la puerta
del estante.
PASO 3: Cuente los orificios desde la bisagra
y una los cables y las pestañas de soporte a
los paneles de extremo con pernos de cabeza
hexagonal de 1/4-20 y tuercas de bloqueo.
PASO 4: Coloque una sección de espuma
con adhesivo en la parte posterior a la
placa de cerrojo y a las pestañas de soporte
para un funcionamiento más silencioso.
LA INSTALACIÓN HA TERMINADO.
N° de pieza 24-0311 REV. C ECN 5305 04/13
