Erreurs - Défaillances
• Défaut de masse
La tension d’alimentation chute et les
contacts de sécurité sont ouverts par un
fusible électronique. Une fois la cause du
défaut éliminée et la tension d’alimentation
coupée, l’appareil est à nouveau prêt à
fonctionner après environ 1 minute.
• Défaut de fonctionnement des contacts de
sortie: en cas de soudage d’un contact
lors de l’ouverture du circuit d’entrée, un
nouvel réarmement est impossible.
• LED "Power" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
Faults
• Earth fault
Supply voltage fails and the safety
contacts are opened via an electronic fuse.
Once the cause of the fault has been
removed and operating voltage is switched
off, the unit will be ready for operation after
approximately 1 minute.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "Power" is not illuminated if short-
circuit or the supply voltage is lost.
Wieder aktivieren
• Eingangskreis schließen.
• Bei manuellem Start zusätzlich Taster
zwischen S33 und S34 betätigen.
Die Statusanzeigen leuchten wieder, die
Sicherheitskontakte sind geschlossen.
Anwendung
In Fig. 2 ... Fig. 6 sind Anschlussbeispiele
für Not-Halt-Beschaltung mit automatischem
und überwachtem Start, Schutztüran-
steuerungen sowie Kontaktvervielfachung
durch externe Schütze.
Reactivation
• Close the input circuit.
• For manual reset press the button
between S33-S34.
The status indicators light up again, the
safety contacts are closed.
Application
In Fig. 2...Fig. 6 are connection examples
for Emergency Stop wiring with automatic
and monitored manual reset. Safety gate
control as well as contact expansion via
external contactors.
Remise en route :
• fermer le circuit d’entrée
• en cas de réarmement manuel, appuyer
sur le poussoir de validation entre S33-
S34.
Les affichages d'état s'allument à nouveau.
Les contacts de sécurité sont fermées.
Utilisation
Dans les figures 2 à 6 sont représentés les
différents cablages possibles du PNOZ
X2.3P : poussoirs AU avec réarmement
automatique et surveillance du circuit de
réarmement, interrupteur de position et
augmentation du nombre des contacts par
contacteurs externes.
S11
S12 S34 S22
S33 S21
S1
S3
S34
S33 S11
S22
S12
S21
S1 S1
S2
Y37
Y36
K4
S33 S34
K5
K4 K5
13
14
L1
N
Fehler - Störungen
• Erdschluss
Die Versorgungsspannung bricht zusam-
men und die Sicherheitskontakte werden
über eine elektronische Sicherung geöffnet.
Nach Wegfall der Störungsursache und
Abschalten der Versorgungsspannung für
ca. 1 Minute ist das Gerät wieder betriebs-
bereit.
• Fehlfunktionen der Kontakte: Bei ver-
schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung
möglich.
• LED "Power" leuchtet nicht: Kurzschluss
oder fehlende Versorgungsspannung.
S11
S12 S34 S22
S33 S21
UB
(L+)
A1
S1
S3
S1/S2: Not-Halt- bzw. Schutztürschalter/
Emergency Stop Button, Safety
Gate Limit Switch/Poussoir AU,
détecteurs de position
S3: Starttaster/Reset button/Poussoir
de réarmement
Tür nicht geschlossen/Gate open/
porte ouverte
betätigtes Element/Switch activated/
élément actionné
Tür geschlossen/Gate closed/porte
fermée
S34
S33 S11
S22
S12
S21
S1
S3
S1
S2

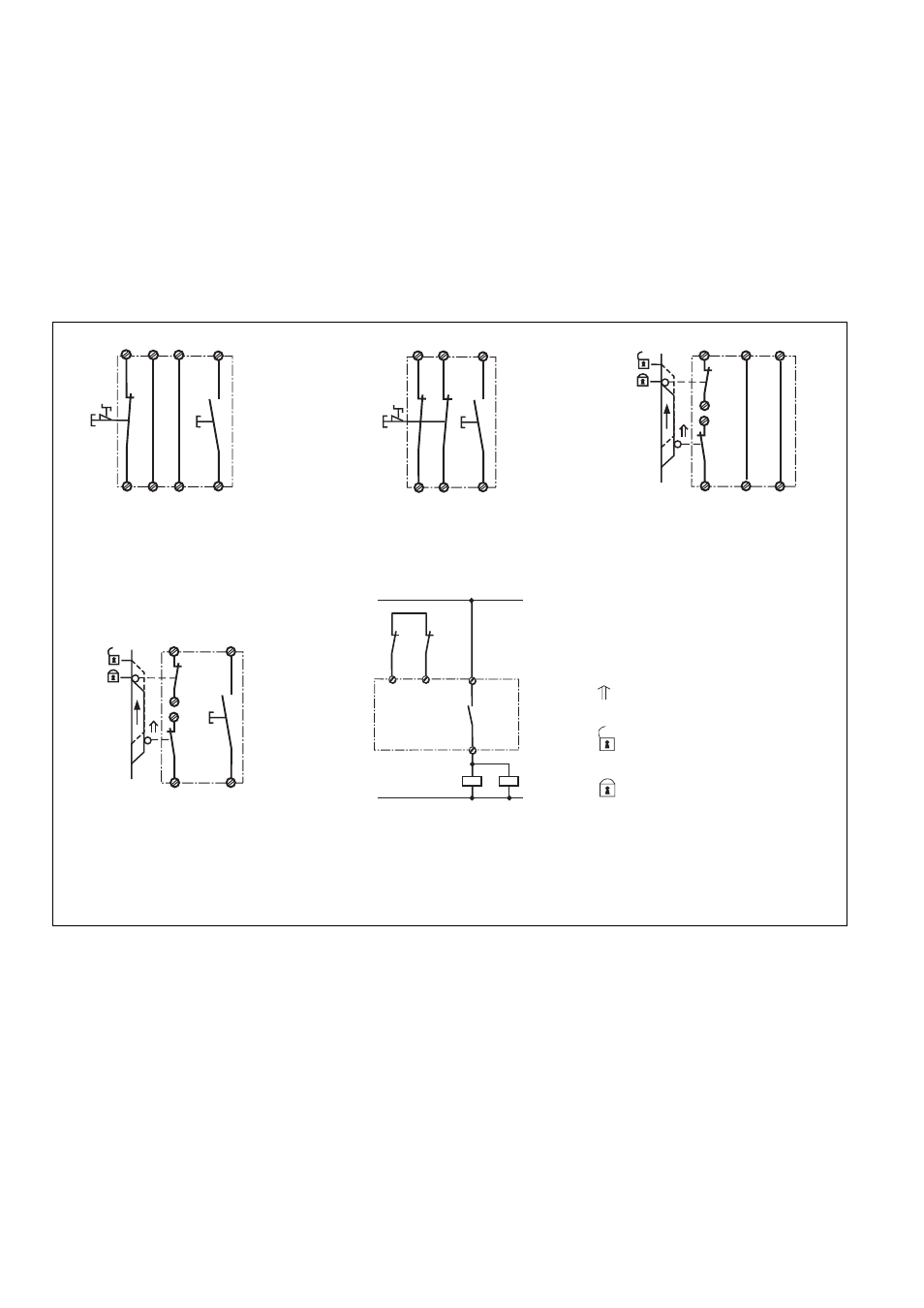

Fig. 6: Anschlussbeispiel für externe
Schütze, einkanalig/Connection example for
external contactors/relays, single-channel/
Branchement contacteurs externes,
commande par 1 canal
Fig. 4: Schutztürsteuerung zweikanalig,
automatischer Start/Dual-channel safety gate
control, automatic reset/Surveillance de
protecteur, commande par 2 canaux,
réarmement automatique Fig. 3: Eingangskreis zweikanalig, über-
wachter Start/Two-channel input circuit,
monitored manual reset/Commande par 2
canaux, réarmement manuel auto-contrôlé Fig. 2: Eingangskreis einkanalig, überwachter
Start/Single-channel input circuit, monitored
manual reset/Commande par 2 canal,
réarmement manuel auto-contrôlé
Fig. 5: Schutztürsteuerung zweikanalig,
überwachter Start/Dual-channel safety gate
control, monitored manual reset/Surveillance
de protecteur, commande par 2 canaux,
réarmement manuel auto-contrôlé
