Gerätebeschreibung
Das Temperaturüberwachungsrelais ist in
einem S-95-Gehäuse untergebracht. Es
stehen 5 Varianten für den Betrieb mit
Wechselspannung und eine Variante für
den Betrieb mit Gleich- und Wechsel-
spannung zur Verfügung.
Merkmale:
• Relaisausgänge:
2 Hilfskontakte (2 U)
• Messkreis für den Anschluss eines
Temperaturfühlers (PTC- Widerstand)
• Überwachung des Temperaturfühlers
auf Kurzschluss
• Reset-Taste
• Anschlussmöglichkeit für eine externe
Reset-Taste
• manueller Reset mit nullspannungs-
sicherer Wiedereinschaltsperre
• LED zur Versorgungsspannungsanzeige
• LED zur Störungsanzeige
Das Gerät erfüllt folgende Sicherheitsan-
forderungen:
• Funktion nach dem Ruhestromprinzip
• Schutz der zu überwachenden Anlage
ist gewährleistet bei:
- Spannungsausfall
- Spulendefekt
- Leiterbruch
- Kurzschluss des Temperaturfühlers
Description
The Thermistor Protection Relay is
enclosed in a S-95 housing. There are 5
versions available for AC operation and 1
version for DC and AC operation.
Features:
• Relay contacts:
2 auxiliary contacts (2 C/O)
• Measuring circuit for connection of a
temperature sensor (PTC-resistance)
• Monitoring of the temperature sensor for
short circuit
• Reset button
• External reset connections
• Manual reset with non-volatile reset latch
• LED display for operating voltage
• error indicating LED
The unit complies with the following safety
requirements:
• Normally energised mode
• Protection of the monitored unit is
maintained in the following cases:
- Loss of voltage
- Coil defect in a relay
- Cable break
- Short circuit in the temperature sensor
Description de l’appareil
Inséré dans un boîtier S-95, le relais de
surveillance de température est disponible
en 5 versions pour les tensions alternati-
ves et une version pour le tension continue
et alternatif.
Particularités:
• Contacts de sortie:
2 OF (inverseurs)
• Circuit de mesure pour le câblage d’une
sonde CTP
• Détection de court-circuit dans la sonde
• Poussoir de réarmement (Reset)
• Raccordement pour poussoir de
réarmement externe
• Réarmement manuel avec défaut
sauvegardé même en cas de coupure
d’alimentation
• LEDs de visualisation présence tension
d'alimentation
• LED d’indication du défaut
Le relais répond aux exigences de sécurité
suivantes:
• Indication du défaut par retombée du
relais de sortie
• Protection de l’installation garantie en
cas de:
- défaillance tension d’alimentation
- défaillance bobine
- défaut soudure
- court-circuit dans les sondes

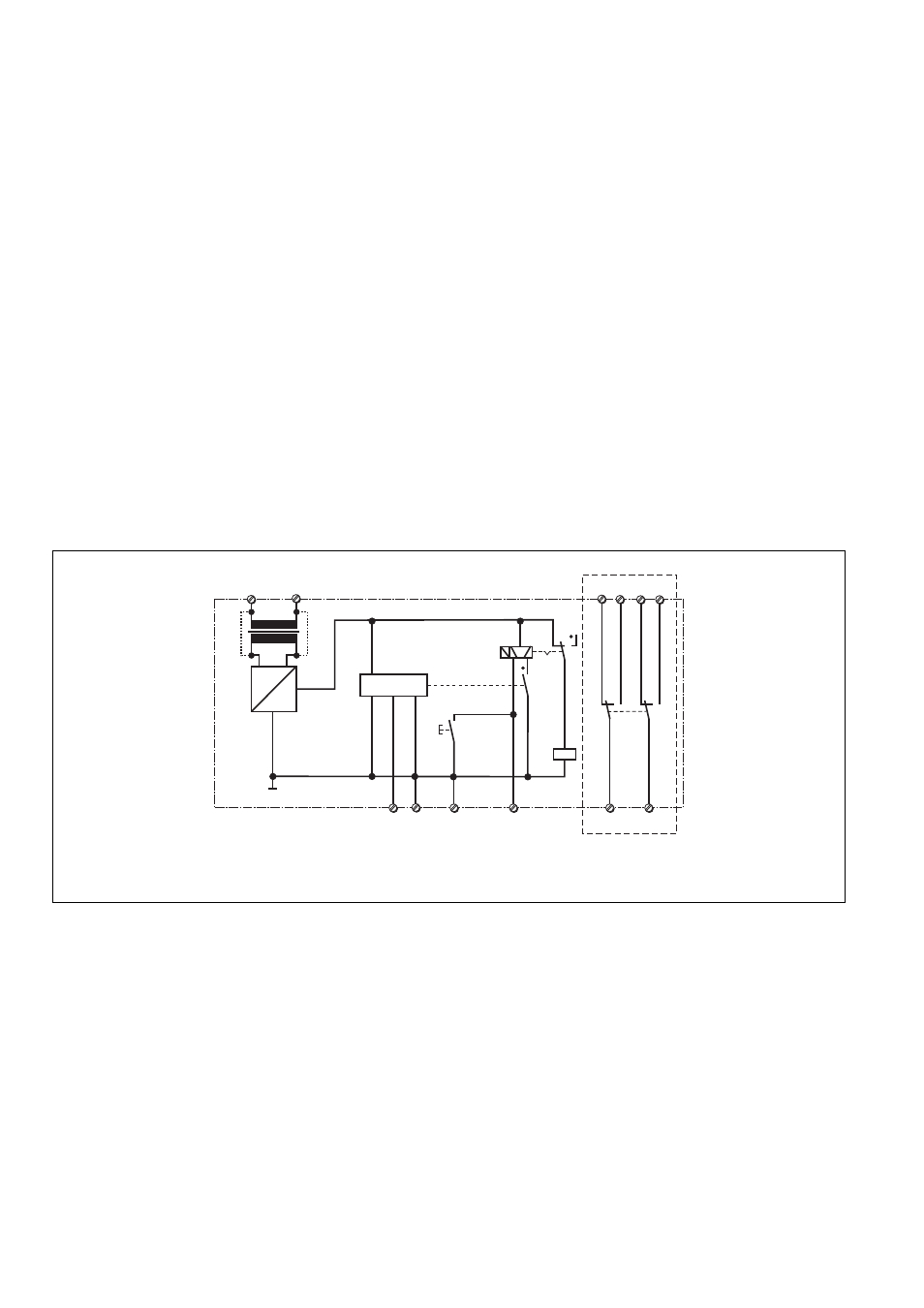

Fig. 1: Schematisches Schaltbild
G1 F1
S1
K1
X1 T2
J > NAT
K2
X2
K1
12 14 22 24
11 21
Messkreis
Measuring Circuit
Circuit mesure
Reset-Kreis
Reset circuit
Circuit de réarmement
+
~
=
A2
(-)
A1
(+)
B
U
*
T1
Fig. 1: Wiring diagram Fig. 1: Schéma interne
* Isolation zum nicht markierten Bereich und der
Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere
Trennung (Überspannungskategorie II) * Insulation between the non-marked area
and the relay contacts: Basic insulation
(overvoltage category III), safe separation
(overvoltage category II) * Isolation de la partie non sélectionnée par
rapport aux contacts relais : isolation
basique (catégorie de surtensions III),
isolation galvanique (catégorie de
surtensions II)
