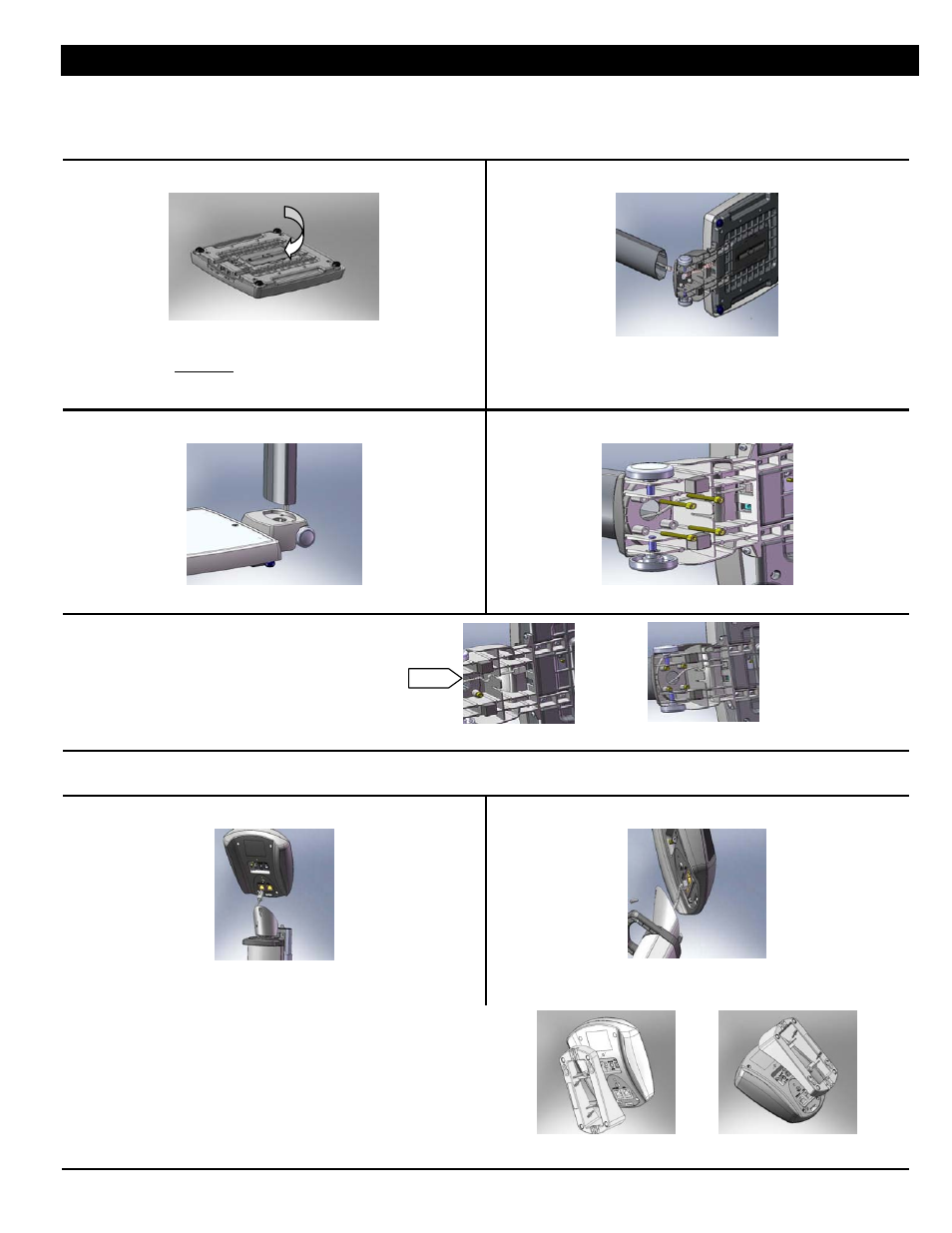

INSTALLAZIONE/BATTERIE
Attrezzi necessari
(non inclusi)– Chiave esagonale da 5 mm, cacciavite a croce, cacciavite a punta piatta (solo per il montaggio dello statimetro
nei modelli Serie 597 WA)
Materiali inclusi
– 4 viti a ferro a testa esagonale; 1 vite con testa a croce (modelli Serie 597 WA/ 599 WA), 2 viti con testa a croce
(modello 752KGWA); 1 vite di fissaggio dello statimetro (per i modelli Serie 597 WA); 1 base per l'adattatore di corrente con 2 viti autofilettanti.
1.
Collocare le batterie nell'apposito vano nella base della bilancia (se si
useranno le batterie per il funzionamento, si consiglia EVEREADY
Energizer® e2™).
U
Avvertenza
U
: se non si userà la bilancia per un certo
tempo, togliere tutte le batterie per prevenire un rischio per la sicurezza.
Le batterie devono essere smaltite in conformità alle norme di legge.
2.
Introdurre il cavo della cella di carico attraverso la base
della colonnina.
3.
Inserire la colonnina nell'apposita base.
4.
Avvitare le 4 viti esagonali con la chiave esagonale da 5 mm.
5.
Inserire il cavo della cella di carico nell'apposito connettore, situato
sulla base della bilancia (vedi figura 2a). La base della bilancia è
costruita in modo da consentire di instradare agevolmente
il cavo della cella di carico. Vedi figura 2b per la
collocazione del cavo della cella di carico.
Figura 2a
Figura 2b
6.
Collocare la base diritta
7.
Inserire il cavo della cella di carico nell'apposito connettore sul
display (il connettore è etichettato "load cell")
8.
Nei modelli Serie 597 WA/599 WA, collocare il display sulla parte
superiore della colonnina e fissarlo mediante la vite con testa a croce.
9.
Nel modello 752KGWA , inserire il display nell'adattatore
da tavolo o da parete. Nel caso di fissaggio alla parete, inserire
il display nell'adattatore (vedi figura 5a). Nel caso di
collocazione su un tavolo, inserire il display nell'adattatore (vedi
figura 5b). Fissare l'adattatore al display
mediante 2 viti con testa a croce.
Figura 5a
Figura 5b
