35

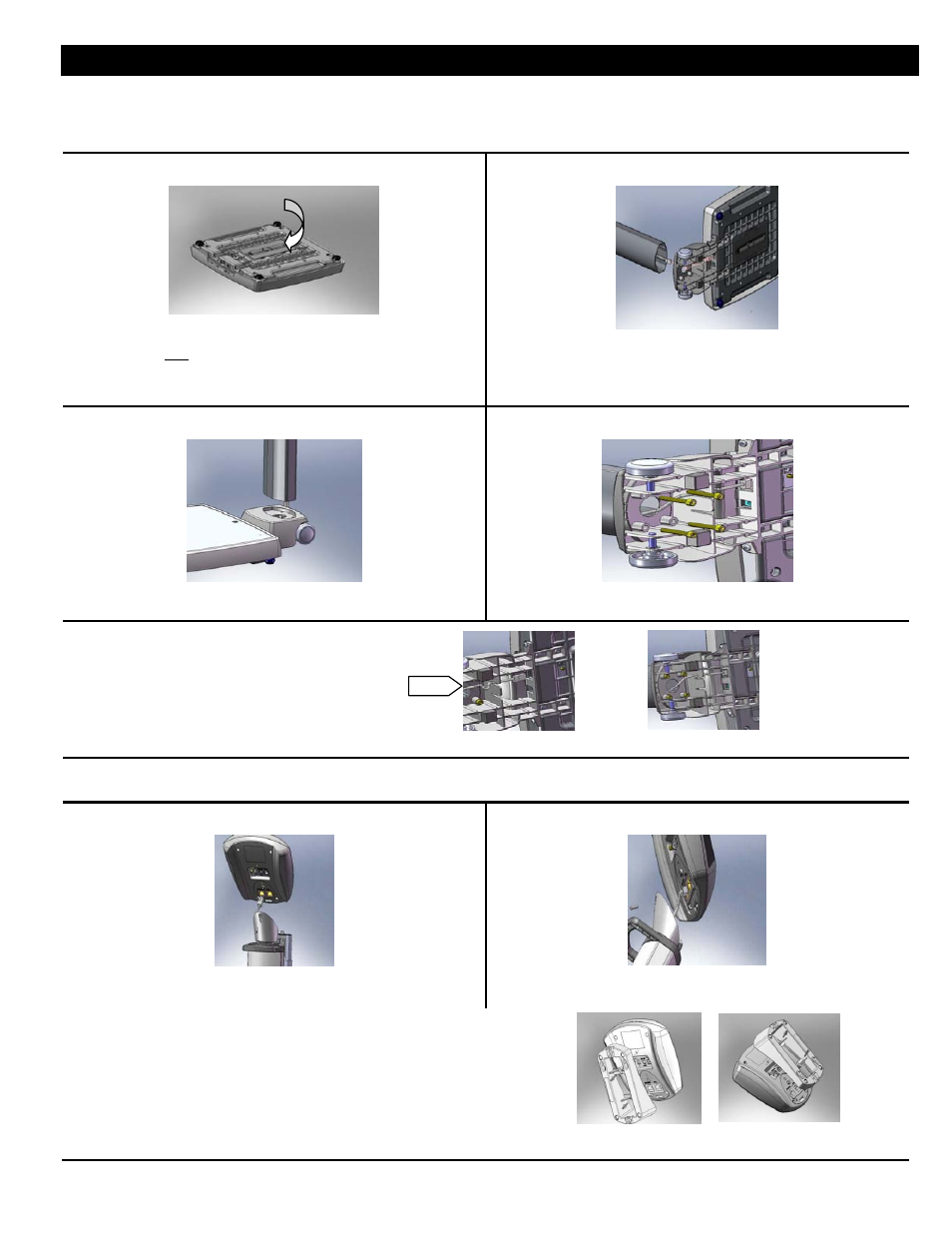

CONFIGURAÇÃO/PILHAS
Ferramentas necessárias (não incluídas) – chave hexagonal de 5 mm, chave de fenda Phillips, chave de fendas de cabeça chata (apenas para instalação de
suporte para vara de altura para modelos da série 597 WA)
Materiais incluídos – 4 parafusos hexagonais para cabeça da máquina; 1 parafuso Phillips (modelos série 597 WA/599 WA), 2 parafusos Phillips (modelo
752KGWA); 1 parafuso de ligação de vara de altura personalizado (para modelos série 597 WA); 1 suporte de adaptador de corrente com 2 parafusos auto-roscantes.
1.
Colocar as pilhas no suporte na base da balança (se estiver a utilizar o
funcionamento com pilhas, recomendamos a utilização de pilhas EVEREADY
Energizer® e2™).
U
Aviso
U
: Se a balança não for utilizada durante algum tempo,
remover todas as pilhas para evitar um perigo para a segurança. A eliminação das
pilhas deve ser realizada de acordo com as regulamentações nacionais, regionais
ou locais, que se aplicam à eliminação de pilhas.
2.
Colocar o fio da célula de carga através da base da coluna.
3.
Inserir a coluna na base da coluna.
4.
Apertar os 4 parafusos hexagonais com a chave de fendas hexagonal
(5 mm).
5.
Ligar o fio da célula de carga à ficha de célula de carga na base da balança
(ver diagrama 2a). A base da balança foi desenhada para facultar a gestão de
cabos para o cabo da célula de carga. Consultar o diagrama 2b para
ver a gestão de cabos do cabo de célula de carga.
Diagrama 2a Diagrama 2b
6.
Colocar a base na posição vertical
7.
Ligar o fio da célula de carga na ficha de célula de carga no módulo do visor (a
tomada correcta está identificada como "load cell").
8.
Para modelos da série 597 WA/599WA, colocar o módulo do visor no topo da coluna
e utilizar o parafuso Phillips para fixar o módulo à coluna.
9.
Para o modelo 752KGWA, inserir o módulo do visor no suporte de parede/adaptador
superior de mesa. Para instalação na parede, colocar o módulo do visor no adaptador
(ver diagrama 5a). Para instalação em suporte de mesa, colocar o módulo do visor no
adaptador (ver diagrama 5b). Utilizar 2 parafusos Phillips para fixar o adaptador ao
módulo do visor.
Diagrama 5a Diagrama 5b
