15

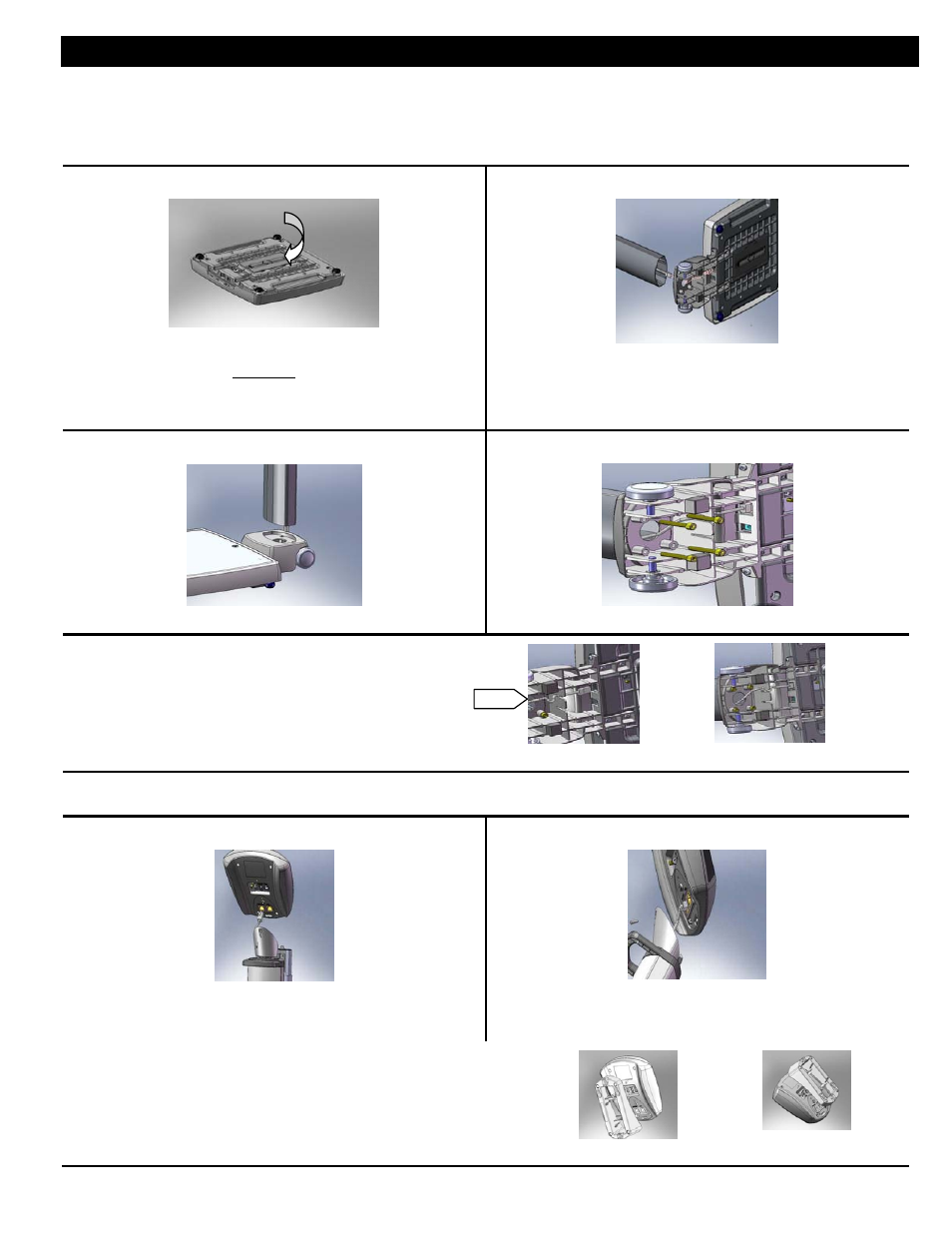

CONFIGURACIÓN/BATERÍAS
Herramientas necesarias (no incluidas): destornillador hexagonal de 5 mm, destornillador Phillips, destornillador de cabeza plana
(únicamente para el montaje de la barra medidora de altura de la serie 597 WA)
Materiales incluidos : 4 tornillos rosca chapa de cabeza hexagonal; 1 tornillo Phillips (modelos de las series 597 WA/599 WA), 2 tornillos Phillips
(modelo 752KGWA); 1 tornillo de fijación para la barra de altura ajustable (para los modelos de la serie 597 WA); 1 soporte para el adaptador de
alimentación con 2 tornillos rosca chapa.
1.
Coloque las baterías en el soporte de baterías situado en la base de la
báscula (si utiliza la báscula con baterías, recomendamos las baterías
EVEREADY Energizer® e2™).
U
Advertencia
U
: Si la báscula no se utiliza
durante mucho tiempo, retire todas las baterías para evitar un riesgo de
seguridad. La eliminación de las baterías debe realizarse de acuerdo con
las normativas nacionales, regionales o locales aplicables.
2.
Coloque el cable de celdas de carga a través de la base de la columna.
3.
Coloque la columna en la base.
4.
Coloque los 4 tornillos hexagonales con una llave hexagonal de 5 mm.
5.
Conecte el cable de celdas de carga en el enchufe de celdas de carga, de
la base de la báscula (consulte la figura 2a). La base de la báscula está
diseñada para proporcionar el espacio necesario para manipular el cable
de celdas de carga. Consulte la figura 2b para saber cómo manipular
el cable de celdas de carga.
Figura 2a Figura 2b
6.
Coloque la base en posición vertical
7.
Coloque el cable de celda de carga en el enchufe del cable de celda
de carga, del módulo de la pantalla (el enchufe correcto está
identificado cómo "celda de carga")
8.
Para los modelos de las series 597 WA/599 WA, coloque el módulo de
pantalla en la parte superior de la columna y utilice los tornillos Phillips
para ajustar el módulo a la columna.
9.
Para el modelo 752KGWA, inserte el módulo de pantalla en el adaptador
de soporte, de pared o mesa. Para el montaje en la pared, coloque el
módulo de pantalla en el adaptador (vea la figura 5a). Para el montaje en
una mesa, coloque el módulo de pantalla en el adaptador (vea la figura
5b). Utilice dos tornillos Phillips para fijar el adaptador al módulo de pantalla.
Figura 5a Figura 5b
