65

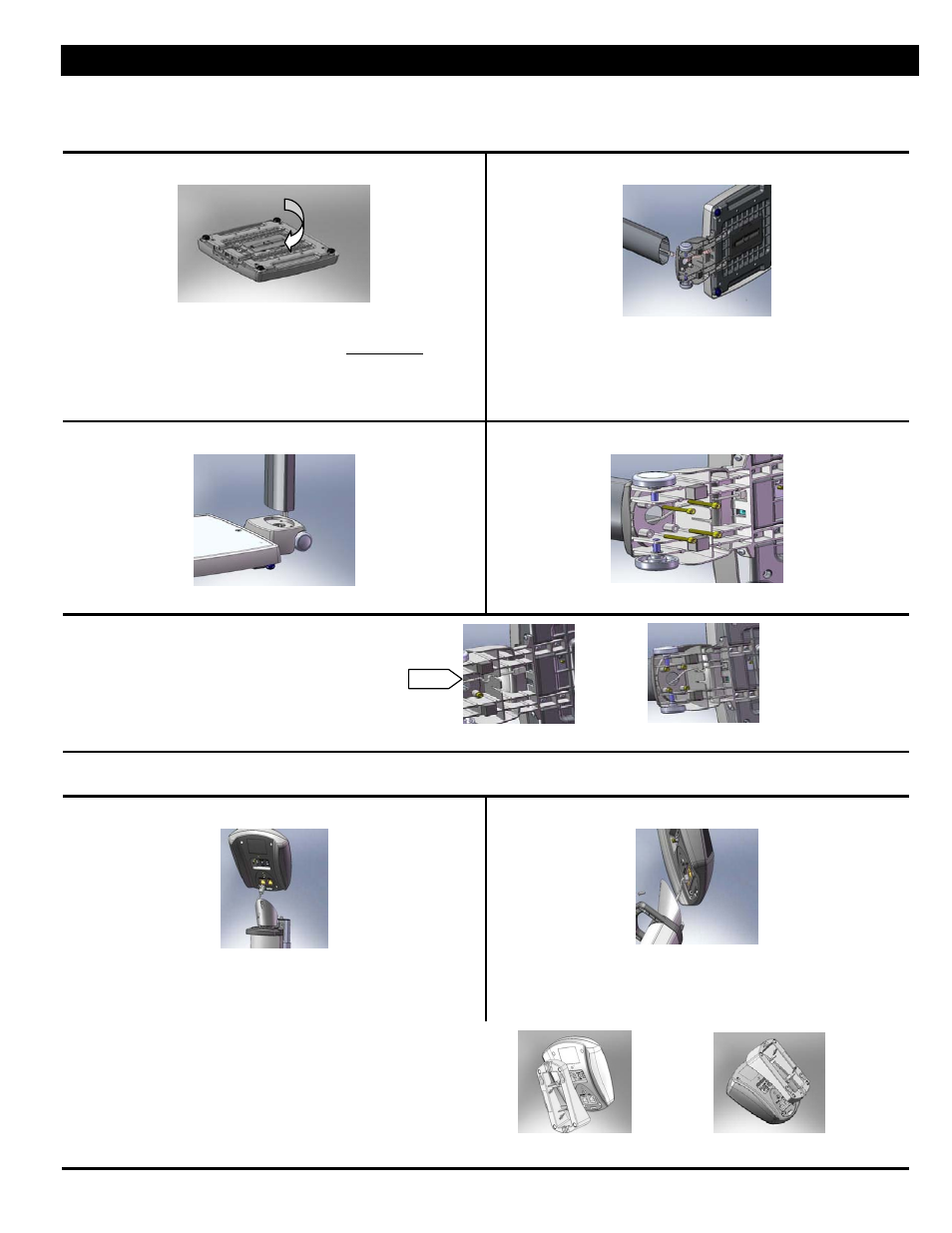

INSTALLATIE/BATTERIJEN
Benodigde gereedschappen (niet meegeleverd)–5mm zeskantschroevendraaier, kruiskopschroevendraaier, platte schroevendraaier
(uitsluitend voor montage van lengtemeter voor modellen uit de 597 WA-serie)
Meegeleverde materialen
–4-zeskantschroeven; 1-kruiskopschroef (modellen uit 597 WA-/ 599 WA-serie), 2-kruiskopschroeven (model 752KGW); 1-
Speciale bevestigingsschroef voor lengtemeter (voor modellen uit 597 WA-serie); 1-Houder voor voedingsadapter met schroeven voor bladmetaal.
1.
Plaats batterijen in het batterijvak aan de onderkant van de
weegschaal (als u met batterijvoeding werkt, adviseren wij gebruik te
maken van EVEREADY Energizer® e2™-batterijen).
U
Waarschuwing
U
: Als de
weegschaal gedurende langere tijd niet zal worden gebruikt, verwijdert
u alle batterijen om veiligheidsrisico's te vermijden. Batterijen dienen te
worden afgevoerd in overeenstemming met de van toepassing zijnde
nationale, regionale of lokale voorschriften voor de afvoer van batterijen.
2.
Voer de draad van de laadcel door het
voetstuk van de kolom.
3.
Plaats de kolom in het voetstuk.
4.
Breng in 4 zeskantschroeven aan met de zeskantschroevendraaier (5 mm).
5.
Steek de draad van de laadcel in het voetstuk van de weegschaal
(zie diagram 2a). Het voetstuk van de weegschaal is
zodanig ontworpen dat de draad van de laadcel op
correcte wijze door het instrument wordt geleid. Zie
diagram 2b voor meer informatie over het leiden van de
draad van de laadcel.
Diagram 2a Diagram 2b
6.
Zet het voetstuk rechtop
7.
Steek de draad van de laadcel in de aansluiting voor de laadcel in de
weergavemodule (de juiste aansluiting bevat het opschrift "load
cell")
8.
Bij modellen uit de 597 WA / 599 WA-serie plaatst u de weergavemodule
boven op de kolom en gebruikt u de kruiskopschroevendraaier om de
module aan de kolom te bevestigen.
9.
Bij het model 752KGWA steekt u de weergavemodule in de adapter
voor wand- of tafelmontage. Plaats bij wandmontage
de weergavemodule in de adapter (zie diagram 5a). Plaats bij
tafelmontage de weergavemodule in de adapter (zie
diagram 5b). Gebruik 2 kruiskopschroeven om de
adapter aan de weergavemodule te bevestigen.
Diagram 5a Diagram 5b
