55

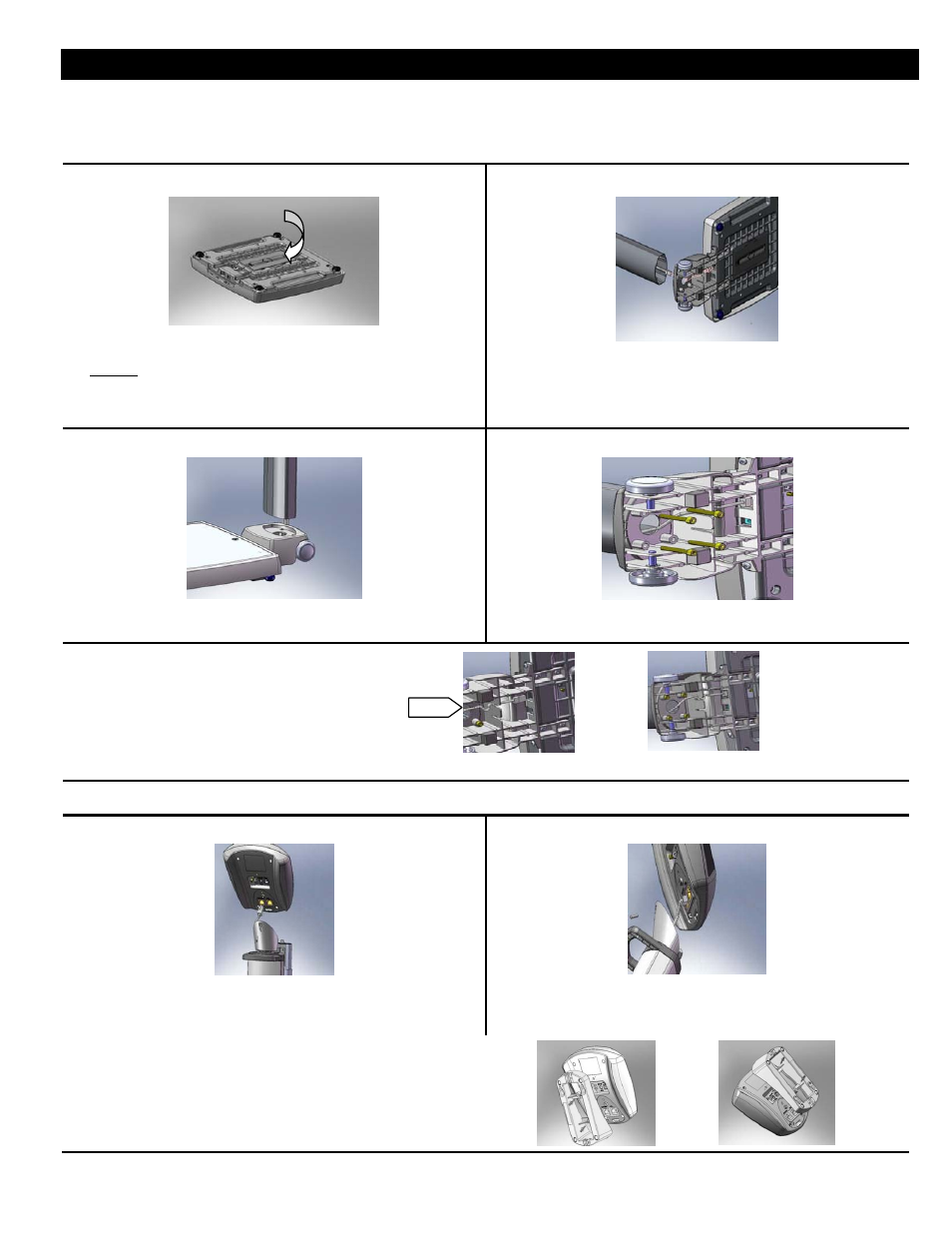

EINRICHTUNG/BATTERIEN
Benötigtes Werkzeug (nicht mitgeliefert): 5-mm-Inbusschlüssel, Kreuzschlitzschraubendreher, Schlitzschraubendreher (nur Modelle der
Baureihe 597 WA mit Stangenmontage)
Mitgeliefertes Material : 4 Innensechskant-Maschinenschrauben, 1 Kreuzschlitzschraube (Modelle der Baureihen 597 WA/599 WA), 2
Kreuzschlitzschrauben (Modell 752KGWA), 1 Schraube zur Stangenbefestigung (Modelle der Baureihe 597 WA), 1 Netzteilhalter mit 2 Blechschrauben.
1.
Batterien in das Batteriefach im Sockel der Waage einsetzen (wir
empfehlen für den Batteriebetrieb EVEREADY Energizer® e2™-Batterien).
U
Warnung
U
: Wenn die Waage längere Zeit nicht benutzt wird, die Batterien
entfernen, um ein Sicherheitsrisiko zu vermeiden. Die Batterien gemäß
den nationalen, regionalen und örtlichen Vorschriften für die
Entsorgung von Batterien entsorgen.
2.
Leitung der Wägezelle durch den Sockel der Säule führen.
3.
Säule in den Sockel einsetzen.
4.
Die vier Innensechskantschrauben mit einem 5-mm-
Inbusschlüssel einschrauben.
5.
Das Wägezellenkabel in den Wägezellenstecker im Sockel der Waage
einstecken (siehe Abbildung 2a). Der Sockel der Waage ist so ausgelegt
dass das Wägezellenkabel verstaut werden kann. Siehe
Abbildung 2b für Informationen zur Verlegung des
Wägezellenkabels.
Abbildung 2a Abbildung 2b
6.
Sockel aufrecht stellen.
7.
Wägezellenkabel in Wägezellenstecker am Display-Modul einstecken
(der Stecker ist mit der Aufschrift „Load Cell“ (Wägezelle)
gekennzeichnet).
8.
Bei den Modellen 597 WA/599 WA das Display-Modul oben auf der Säule
platzieren und das Modul mit einem Kreuzschraubendreher an der Säule
befestigen.
9.
Beim Modell 752KGWA das Display-Modul in den Adapter für die Wand-
bzw. Tischhalterung einsetzen. Für die Wandmontage das Display-Modul
in den Adapter einsetzen (siehe Abbildung 5a). Für die Tischaufstellung das
Display-Modul in den Adapter einsetzen (siehe Abbildung 5b). Das Display-
Modul mit zwei Kreuzschlitzschrauben am Adapter befestigen.
