B.6 SI-PB485-ISO
The SI-PB485-ISO is an RS-485 optoisolated interface piggyback for 2-wire half-duplex
(PROFIBUS) connection. It has one LED fitted indicating data transmission.
B.6.1
Specifications
B.6.2
Front Panel View, Jumper Layout, and Pinout

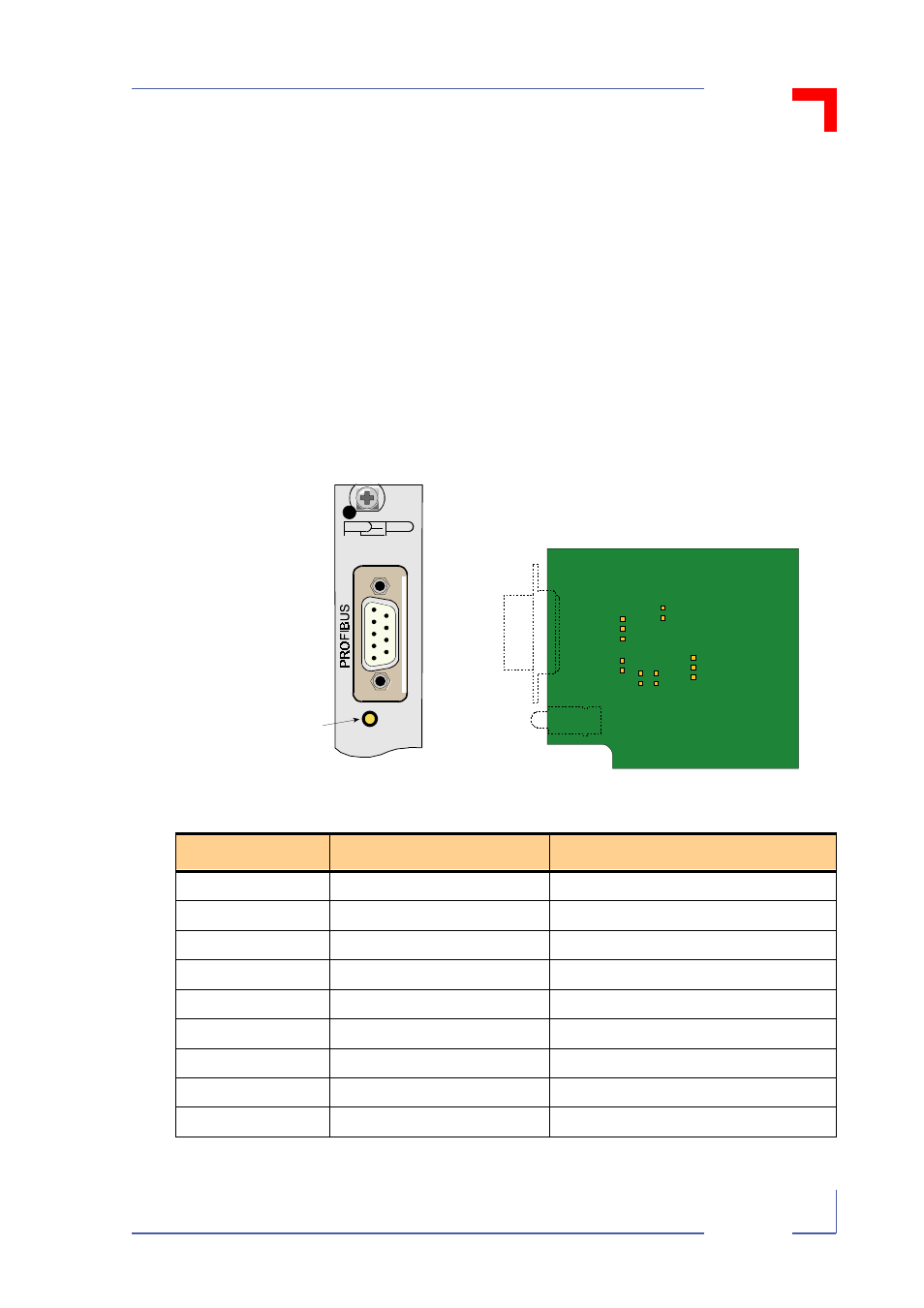

Figure B-5: SI-PB485-ISO Serial Interface Piggyback
N/C
Not connected
On-board termination:
Isolation voltage
Max. baudrate
150ohm, jumper selectable
Optocoupler specified up to 2.5kV
1.5MBaud
Table B-8: SI-PB485-ISO Connector Pinout
Pin
Signal
Description
1
N/C
—
2
N/C
—
3
RxD+/TxD+
Receive/Transmit Data plus
4
N/C
—
5
DGND
Data Ground (GND 5V)
6
VP
Voltage Plus (+5V)
7
N/C
—
8
RxD-/TxD-
Receive/Transmit minus
9
N/C
—
9-pin D-Sub
female
connector
(SCC1)
Pin 1
Pin 5
Pin 6
Pin 9
Tx
Transmit
Yellow
2
3
J5
1
2
3
J6
1
J3
J2
J1
J4
