Presa di ingresso Neutrik bilanciata elettronicamente per
connettore XLR; consente di collegare sorgenti di segnale a
bassa impedenza, come i microfoni o altri dispositivi a basso
livello.
Ogni canale stereo dispone di due ingressi bilanciati su prese
jack per il canale sinistro e quello destro. Se viene utilizzata
solamente la presa L/mono il canale lavora inmono.
Regola la preamplificazione del segnale proveniente
dall’ingresso MIC, ottimizzandola al corretto funzionamento
nei circuiti del canale. Per una regolazione ottimale
posizionare questo controllo in modo tale che il led PEAK si
accenda occasionalmente solo in presenza di picchi.
Filtro passa-alto che elimina tutte le frequenze inferiori ai
100Hz migliorando la comprensibilità del parlato con il
microfono.
Regola il livello del volume di ingresso dei segnali provenienti
dalle prese jack L mono / R.
I canali stereo dispongono di una regolazione del suono a tre
bande con filtro di tipo “shelving” (acuti e bassi) e “peacking”
p e r
i m e d i . P e r o g n i b a n d a è p o s s i b i l e u n a
esaltazione/attenuazione massima di 15dB, nella posizione
centrale non viene effettuata nessuna alterazione timbrica.
Questi controlli regolano il livello del segnale inviato ai circuiti
AUX, all’effetto interno ed esterno.
Le linee AUX/Pre sono indipendenti dalla posizione del Fader
di canale (per applicazioni monitor); le linee AUX/Post
prelevano il segnale dopo che è stato dosato dal Fader
(effetti).
Vedi sezione EFFETTI
Il controllo BAL regola il bilanciamento fra le sorgenti sinistra e
destra.
Permette di attivare/disattivare il canale; il segnale è presente
solo sul PFL.
Permette il monitoraggio in cuffia di ogni singolo canale
indipendentemente dal mixaggio generale. Questa funzione
consente l’ascolto del livello prima del Fader; è
particolarmente utile nelle fasi di regolazione del Gain e dei
controlli dell’equalizzatore.
L’accensione del led di Peak indica che il livello del segnale è
prossimo alla saturazione; si consiglia di agire sul comando
Gain per diminuire la preamplificazione e controllare
l’impostazione dell’equalizzazione del canale.
L’accensione di questo led indica la presenza del segnale
audio sul canale.
Potenziometro slider stereo con corsa da 60mm, regola il
livello del segnale del singolo canale da inviare ai controlli
generali Master L/R. Normalmente le migliori prestazioni si
ottengono con il cursore posizionato a circa 3/4 della sua
corsa verso l’alto (0dB).

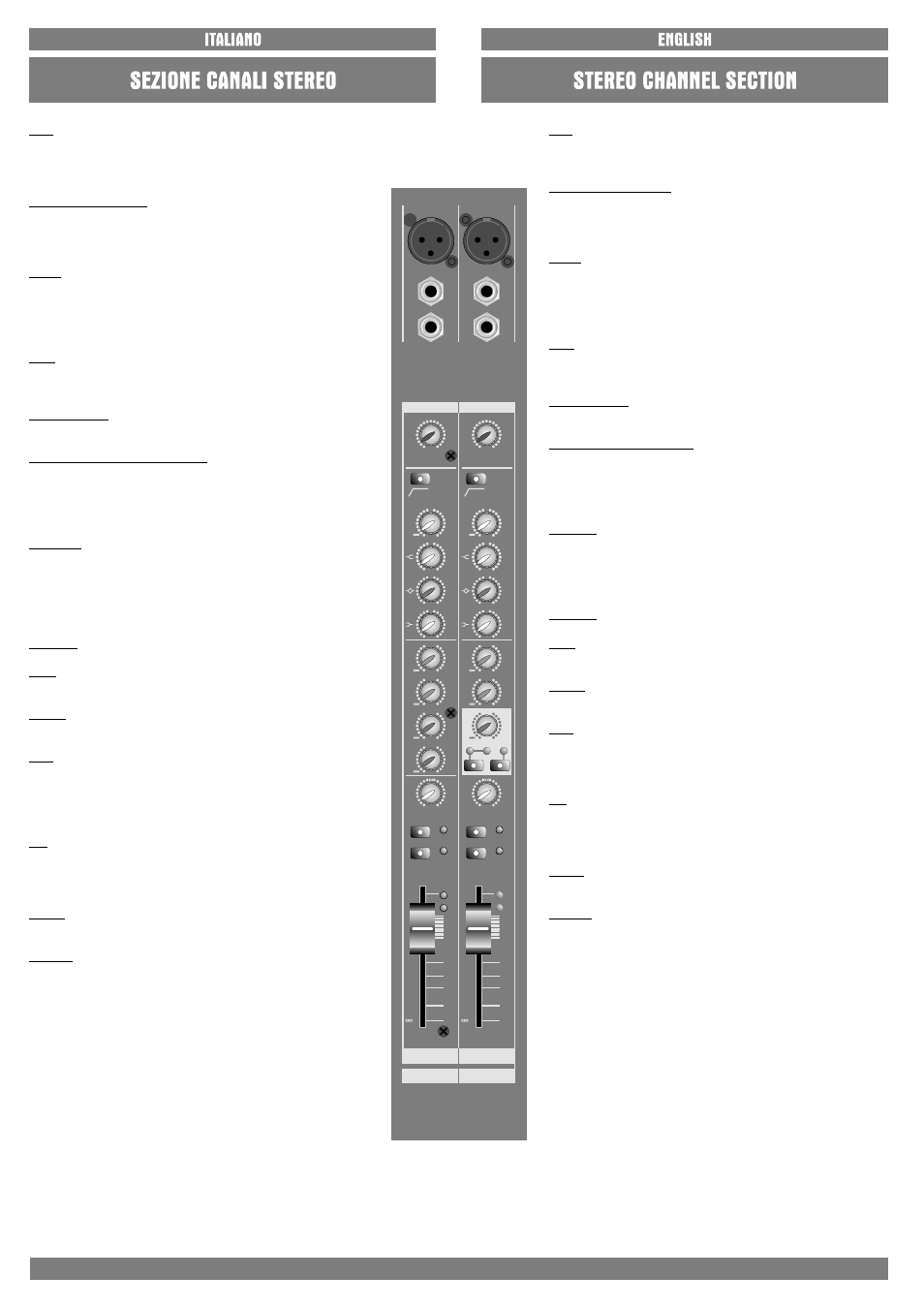

MIC
STEREO - L mono / R
GAIN
Electronically balanced Neutrik input socket for XLR
connector, allows connecting low impedance signal sources,
likemicrophones or other low level devices.
Each stereo channel has two balanced inputs on jack sockets
for the left and right channels. If only the LEFT socket is used
the channel works inmono.
Adjusts the pre-amplification of the signal arriving from the
MIC input, optimizing it to the correct operation in the channel
circuits. For a best adjustment it is necessary to position this
control in way that the PEAK led turns on occasionally only
when there are peaks.
HPF
ST (STEREO)
EQUALIZER ( HF/MF/LF)
AUX 1-4
EFF “C”
BAL
MUTE
PFL
PK
-30dB
FADER
Loudspeaker filter that eliminates all frequencies below
100Hz, thus making it easier to understand anything said
using themicrophone
Adjusts the input volume level of the signals arriving from the
LEFT jack sockets (mono) / RIGHT.
The stereo channels are equipped of a sound adjustment at
three bands with “Shelving” filter (treble and bass) “peaking”
for mids. A maximum exaltation/attenuation of 15dB is
possible for each band, in the central position no tone
alteration is made.
These controls are needed to adjust the level of the signal sent
to the AUX circuits, to the internal and external effect. The
AUX/pre lines are independent to the channel Fader position (
for monitor applications), the AUX/post lines draw the signal
after it is dosed by the Fader (effects).
See EFFECT section
The BAL control adjusts the balancing between the left and
right sources.
Allows to activate/deactivate the channel. The signal is
present only on the PFL.
Allows to monitor in the headphones each single channel
independently by the general mixing. This function allows to
listen the level before the Fader. It is useful especially during
the Gain adjustment and equalizer check phases.
When this led turns on it indicates that the level signal is close
to being saturated, it is advised to operate on the GAIN control
to decrease the pre-amplification and check the channel
equalizer setting.
When this led turns on it indicates the audio signal presence
on the channel.
Slider potentiometer with stroke of , adjusts the single
channel signal level to be sent to the general Master L/R
controls. Usually the best performances are obtained with the
cursor is positioned at approx 3/4 of its upwards stroke (0dB).
0mm
