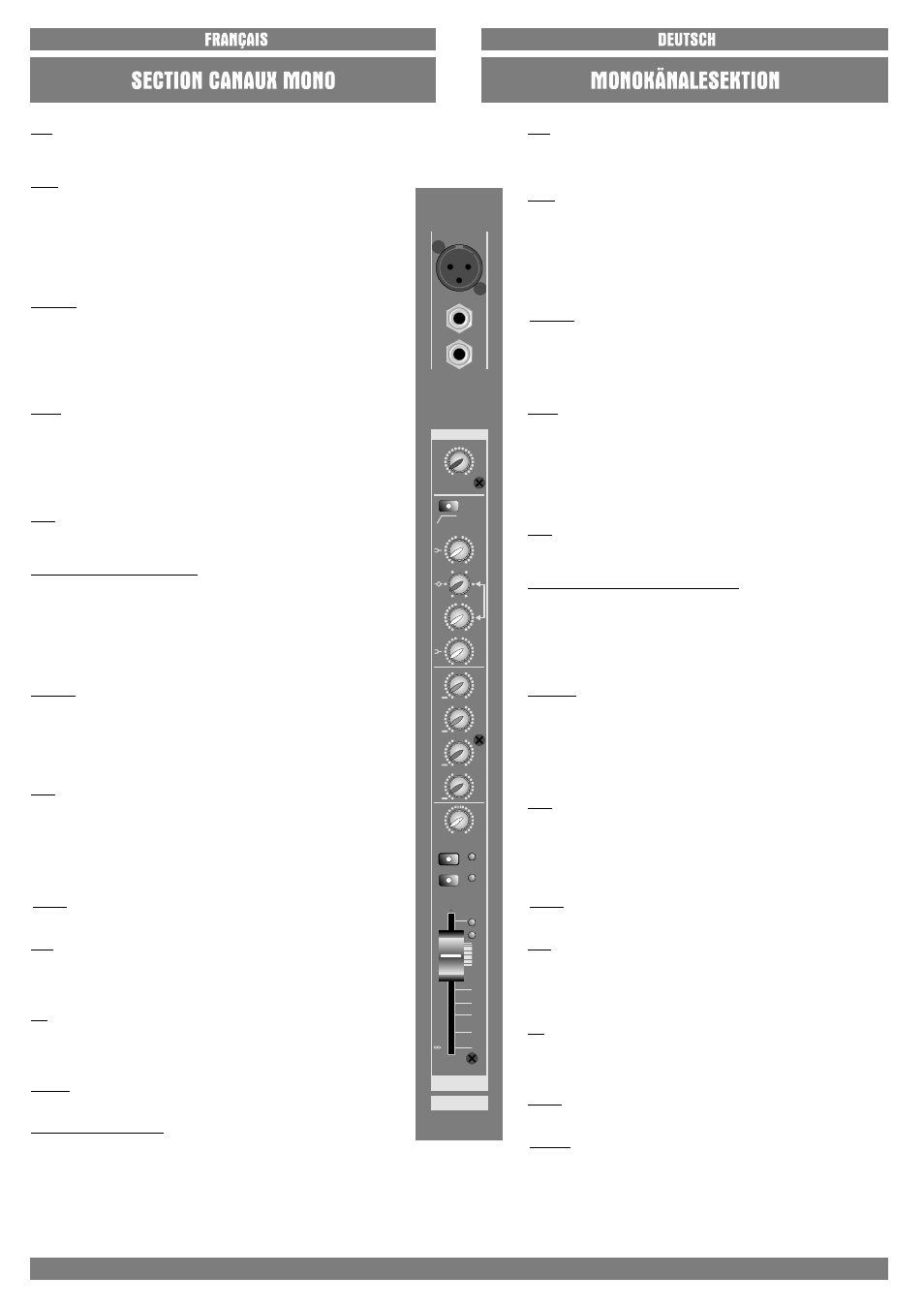

5
10
5
0
5
10
15
20
30
MUTE
PK
-30
dB
1
PAN
AUX
4
AUX
3
AUX
2
AUX
1
LF
HF
GAIN
PFL
pre
post
pre
post
post
post
MIC
1
LINE
INS
1
L R
0
-12
dB
0
-12
dB
0
-12
dB
0
-12
dB
-15
0
+15
-15
0
+15
-15
0
+15
MF
kHz 100 8
300 3k
1k2
-20 +30
10 60 mic
line
dB
100 Hz
HPF
MIC
LINE
INSERT
GAIN
EQUALIZZATORE ( HF/MF/LF)
Prise d’entrée Neutrik équilibrée électroniquement pour connecteur
XLR; permet de brancher les sources de signal à basse impédance,
tels que les micros ou autres appareils à bas niveau.
Prise d'entrée équilibrée électroniquement pour prise femelle stéréo
de ¼''de diamètre (soit 6,5 mm). Équilibrée électroniquement, elle
permet de brancher des sources de signal à haut niveau, tel qu'un
clavier, une guitare électrique, un instrument musical électronique ou
appareil de reproduction audio. Il est possible d'utiliser aussi des
connecteurs mono, dans ce cas il se crée un déséquilibre automatique
du signal.
Prise femelle stéréo (de 6,3 de diamètre) servant au branchement
d'appareils externes d'élaboration dans le circuit et adaptés à ce type
de prise. En général, les branchements « INSERT » ont besoin d'un
câble spécial en forme de Y, soit terminé, d'une part, par un connecteur
stéréo et d'autre part, par deux connecteursmono(voirpag.4).
Sert à régler la préamplification du signal provenant des entrées MIC
et LINE, et à l'optimiser pour un bon fonctionnement dans le circuit du
canal. L'échelle présente deux séries de valeurs différentes : la série
de 10 à 60 dB fait référence à l'entrée MIC et la série de valeurs de – 20
à 30 dB fait référence à l'entrée LINE. Pour un réglage optimal,
positionner cette commande de manière à ce que le voyant lumineux
PEAK ne s'allume qu'en présence de pics.
Les canaux mono sont équipés d'un régulateur du son à trois bandes
avec bande moyenne semiparamétrique. Il est possible d'exalter ou
de diminuer chaque bande de 15 dB au maximum ; en position
centrale, le timbre ne subit aucune altération.
La bande supérieure (HF) et celle inférieure (LF) utilisent des filtres
Shelving qui permettent de régler respectivement les tons aigus et les
basses. Il est possible de régler la fréquence de la bande moyenne de
100 Hz à 8kHz.
Il est impossible d'utiliser simultanément les entrées
MIC et LINE d'unmêmecanal.
HPF
Filtre passe-haut qui élimine toutes les fréquences inferieures à
100Hz en améliorant ainsi la compréhension du langage parlé avec le
microphone
AUX 1-4
PAN
MUTE
PFL
PK
- 30 dB
FADER (ÉQUILIBREUR)
Ces commandes servent à régler le niveau du signal envoyé aux
circuits AUX, avec effet interne et externe.
Les lignes AUX/pré sont indépendantes par rapport à la position de
l'équilibreur du canal (pour application écran vidéo) ; les lignes
AUX/post servent à prélever le signal une fois qu'il a été « dosé » par
l'équilibreur (effets).
La commande PAN sert à régler l'image du signal d'un point de vue
stéréophonique. En ce qui concerne les signaux mono, si en position
centrale, le signal sera présent de manière identique dans les deux
canaux de sortie ; en tournant le bouton vers la droite ou vers la
gauche, il est possible de varier les proportions des deux signaux, et
ce, jusqu'à obtenir l'annulation de l'un des deux dans les positions
extrêmes.
Permet d'activer/désactiver le canal. Le signal est présent uniquement
sur PFL.
Permet de surveiller, par l'intermédiaire des écouteurs, chaque canal,
et ce, indépendamment du mixage général. Cette fonction permet
d'écouter le niveau avant l'équilibreur. Ce qui est particulièrement utile
dans les phases de réglage du Gain et des commandes de l'égaliseur.
L'allumage de ce voyant indique que le niveau du signal est proche de
la saturation ; il est alors recommandé d'agir sur la commande GAIN
afin de réduire la préamplification et de contrôler la configuration de
l'égaliseur du canal.
L'allumage de ce voyant indique la présence du signal audio sur le
canal.
Le potentiomètre slider, avec course de 60 mm, sert à régler le niveau
du signal de chaque canal qui doit être envoyé vers les commandes
générales MASTER L/R. Normalement, pour obtenir de bonnes
prestations, il faut le positionner environ à 3/4 de sa course vers le haut
(0 dB).
MIC
LINE
INSERT
GAIN
EQUALIZER ( HF/MF/LF) ENTZERRER
Elektronisch abgeglichene Neutrik-Eingangsbuchse für XLR-
Anschluss; ermöglicht Quellen mit Signalen von niedriger Impedanz,
wie Mikrofone oder andere Vorrichtungen mit niedriger Stärke
anzuschließen.
Für Stereo-Steckeranschluss mit ¼“-Durchmesser (6,35 mm)
ausgeglichene Eingangsbuchse.
Elektronisch abgeglichen,
ermöglicht Quellen mit Signalen von hoher Stärke wie Tastaturen,
e l e k t r i s c h e
G i t a r r e n , e l e k t r o n i s c h e M u s i k i n s t r u m e n t e ,
Tonwiedergabegeräte anzuschließen. Es k ö n n e n auch
Monoanschlüsse benutzt werden, was automatisch zum
Ungleichgewicht des Signals führt.
Stereobuchse (Ø6,3mm) um über einen Stereo-Stecker äußere
Bearbeitungsgeräte an die Signalleitung anzuschließen. In der Regel
erfordern die Steckanschlüsse ein spezielles “Y”-Trennkabel, an
dessen Ende sich auf einer Seite ein Stereoanschluss und auf der
anderen zwei Monoanschlüsse befinden (siehe pag. 4).
Regelt die Vorverstärkung des aus den Eingängen MIC und LINE
ausgehenden Signals indem sie auf den einwandfreien Betrieb in den
Leitungen des Kanals optimiert wird. Die Skala hat zwei
unterschiedliche Wertebereiche: der Bereich von 10 bis 60dB bezieht
sich auf den MIC-Eingang; der Bereich mit Werten von -20 bis 30dB
bezieht sich auf den LINE-Eingang. Für eine optimale Einstellung
diese Kontrolle so positionieren, dass sich die PEAK-Led nur
gelegentlich bei Spitzenwerten einschaltet.
Die Monokanäle verfügen über eine Toneinstellung mit drei
Bandfrequenzen und mittlerem halbparametrischem Band. Für jedes
Band ist eine Überhöhung/Dämpfung von maximal 15dB möglich, in
dermittleren Position wird keine Klangänderung vorgenommen.
Das obere (HF) und das untere Band (LF) sind Shelvingfilter, die
jeweils die hohen und tiefen Töne regulieren. Das mittlere Band hat
eine Frequenzeinstellung von 100Hz bis 8kHz.
Die Eingänge MIC und LINE
desselbenKanals können nicht gleichzeitig benutzt werden.
HPF
Hochpassfilter, der alle unterhalb 100 Hz liegenden Frequenzen
ausschaltet und dadurch die Sprachverständlichkeit des Mikrofons
verbessert
AUX 1 - 4
PAN
MUTE
PFL
PK
FADER
Diese Kontrollen dienen zur Einstellung der Stärke des an die
Leitungen AUX gesandten Signals für die internen und externen
Effekte.
D i e A U X / v o r - L e i t u n g e n s i n d v o n d e r P o s i t i o n d e s
Kanalüberblendreglers (für Monitoranwendungen) unabhängig; die
AUX/nach-Leitungen entnehmen das Signal nachdem es vom
Überblendregler (Effekte) dosiert worden ist.
Die PAN-Kontrolle regelt das Signalbild am Stereoteil. Für
Monosignale in der mittleren Position wird das Signal in gleicher
Weise auf beiden Ausgangskanälen vorhanden sein; die Drehung des
Drehknopfes nach rechts oder nach links variiert die Proportionen der
zwei Signale bis, in extremen Positionen, die Aufhebung von einem
der beiden erreicht wird.
Ermöglicht die Aktivierung/Deaktivierung des Kanals. Das Signal ist
nur auf PFL vorhanden.
Ermöglicht die von der allgemeinen Tonmischung unabhängige
Überwachung im Kopfhörer jedes einzelnen Kanals. Diese Funktion
ermöglicht das Anhören der Stufe vor dem Überblendregler. Ist in den
Einstellungsphasen von Gain und bei den Equalizerkontrollen
besonders nützlich.
Das Einschalten dieser Led zeigt an, dass die Signalstärke nahe an
der Sättigung ist; es wird empfohlen den GAIN-Befehl zu betätigen,
um die Vorverstärkung zu senken und die Einstellung der
Kanalentzerrung zu überprüfen.
Schiebe-Potenziometer mit einem Lauf von 60 mm, regelt die an die
allgemeinen Master L/R-Kontrollen zu sendende Signalstärke des
einzelnen Kanals. Die besten Leistungen werden in der Regel erzielt,
wenn der Schieber im letzten oberen Drittel (0dB) seines Laufs
positioniert ist.
-30dB
Das Einschalten dieser Led zeigt das Vorhandensein des Tonsignals
auf dem Kanal an.
