Il mixer FORMULA 143FXA è dotato di una
sezione con triplo effetto interno in grado di offrire
svariati tipi di effetto.
Le sezioni EFFETTO “A” e EFFETTO “B”
sono disponibili in tutti i canali con 15
banchi di effetto e 16 variazioni
p r o g r a m m a b i l i
d a l l ’ u t e n t e a n c h e
attraverso connessione Midi. La terza
sezione EFFETTO “C” è presente sul
canale stereo 13/14 ed è provvista di 20
effetti con 16 variazioni; in questa sezione
4 banchi sono esclusivamente dedicati alla
chitarra elettrica o ad altri strumenti
musicali. L’EFFETTO “C” può essere
usato in serie o in parallelo al segnale del
canale.
I tre effetti possono essere programmati
dall’utente tramite la connessione Midi.
EFFECTS FOOT SW
EFF. RTN
AUX 1-2
AUX 3-4
BAL
PFL
PK
-30dB
FADER
Prese Jack mono per la connessione di un comando
a distanza che attiva/disattiva gli effetti interni.
Prese Jack stereo bilanciate per il collegamento di un
effetto esterno ( in questo caso si esclude l’effetto
interno ).
Questi controlli regolano il livello del segnale del
relativo effetto inviato alle usciteAUX 1-2.
Volumi generali dell’AUX SND 3 - 4; regolano il
segnale di ingresso dell’effetto interno e di quello
presente sulle prese jack AUX SND 3-4 usate per
collegare un effetto esterno.
Regola il bilanciamento fra le sorgenti sinistra e
destra.
Permette di attivare/disattivare l’effetto.
Permette il monitoraggio in cuffia di ogni singolo
canale indipendentemente dal mixaggio generale.
Questa funzione consente l’ascolto del livello prima
del fader. È particolarmente utile nelle fasi di
regolazione di tutte le funzioni dell’effetto; la presenza
del segnale è indipendente dalla posizione del Mute.
L’accensione del led PK indica che il livello del
segnale è prossimo alla saturazione.
Il led acceso indica la presenza del segnale audio sul
canale.
Potenziometro slider, corsa da 60mm, regola il livello
del segnale del singolo effetto da inviare ai controlli
generali Master L/R; normalmente le migliori
prestazioni si ottengono con il cursore posizionato a
circa 3/4 della sua corsa verso l’alto (0dB).
MUTE
7
EFFECTS
FOOT SW
EFF RTN A B
R
L
A C B
A B
PK
-30
dB
PK
-30
dB
MUTE
PFL
MUTE
PFL
AUX
1
AUX
1
AUX
2
AUX
2
BAL BAL
pre
pre
0
-12
dB
0
-12
dB
L R
EFFECT
L R
4
AUX
send
0
10dB
TRIPLE DIGITAL STEREO EFFECTS
pre
0
-12
dB
pre
0
-12
dB
PRESET
push to
CONFIRM
EFFECT
SELECT
TAP /
MODIFY
send
3
10dB
AUX 0
A
B
C
10
5
0
5
10
15
20
30
10
5
0
5
10
15
20
30

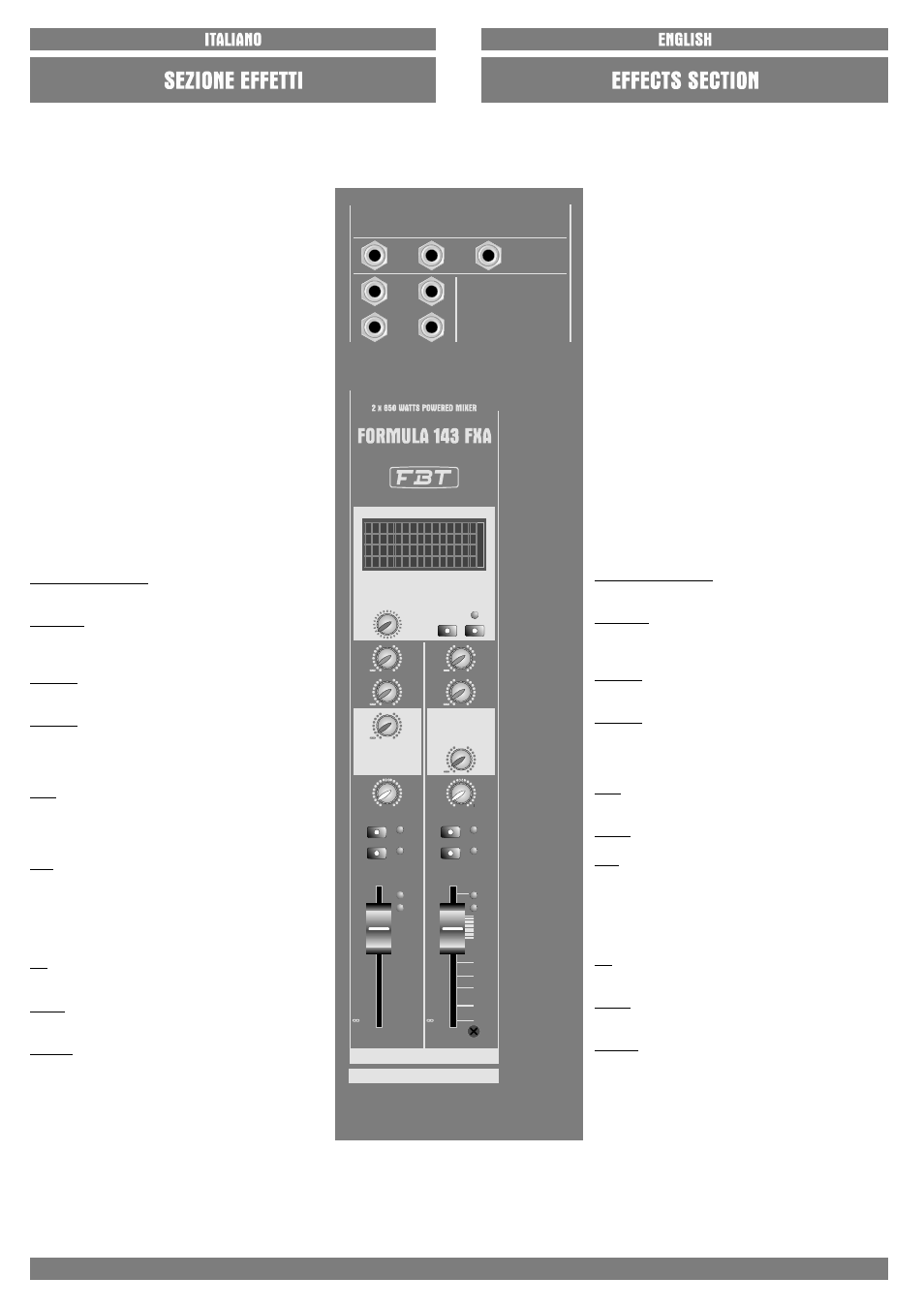

The FORMULA 143FXAmixer features a section
with triple internal effect and capable of offering
different effect types.
EFFECT “A” and EFFECT “B” sections are
available on all channels with 15 effect
racks and 16 variants that can be set via
MIDI connection by the user. The third
section, EFFECT “C”, is available on the
13/14 stereo channel and features 20
effects with 16 variations; 4 racks of this
section are exclusively dedicated to
electric guitars o r further music
instruments. The EFFECT “C” may be
used in series or in parallel with the
channel signal.
The user can set the three effects through
MIDI connection.
EFFECTS FOOT SW
EFF. RTN
AUX 1-2
AUX 3-4
BAL
MUTE
PFL
PK
-30dB
FADER
Mono jack sockets for connecting a remote control
which activates/deactivates internal effects.
Balanced stereo jack sockets for the connection of an
external effect (in this case the internal effect is
muted).
These controls adjust the signal level of the relevant
effect routed toAUX 1-2 outputs.
Main volumes of AUX SND 3 - 4; they adjust the input
signal of the internal effect and of the effect that is
present on the AUX SND 3-4 jack sockets used for the
connection of an external effect.
For adjusting the balance between left and right
sources.
It enables to switch on/off the effect.
It enables monitoring every single channel in
headphones, regardless of the general mixing. This
function permits hearing the level before the fader. It
is most useful during the adjustment of all effect
functions; the signal presence does not depend on
the Mute position.
With the PK LED lit up, the signal level is reaching
saturation.
A lit up LED indicates that the audio signal is on the
channel.
Slider potentiometer, 60mm travel, it adjusts the
signal level of a single effect to be routed to the main
Master L/R controls; generally the best performance
is achieved when the slider is set to approximately ¾
of its travel upward (0dB).
