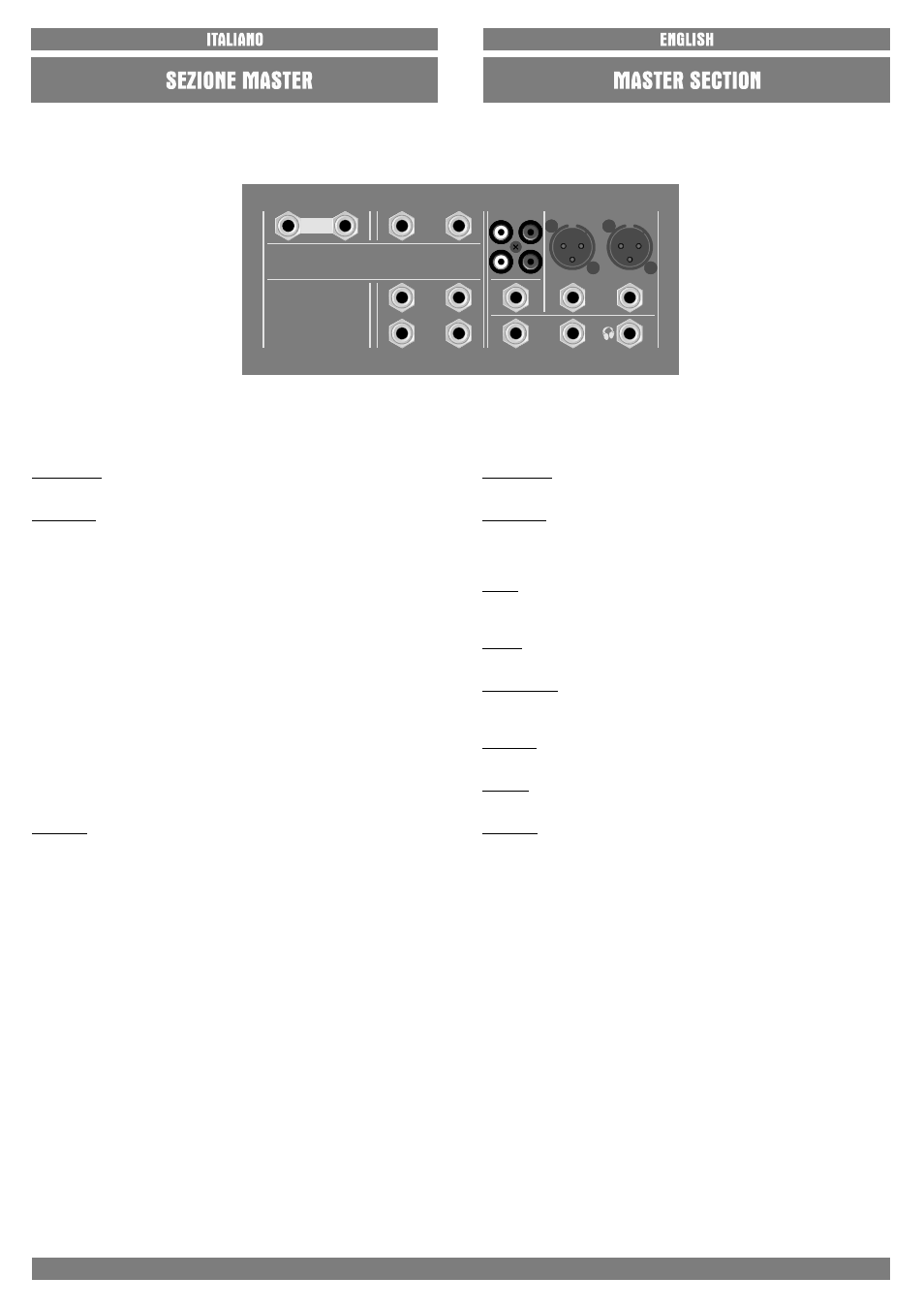

22
3 4
EQ. IN
1 2
EQ. OUT
L R
MAIN L R
CTRL
ROOM
L
MONO
R
AUX SND
L R
RTN
SND
2 TRK
INSERT
AUX
L R
AUX 1-2-3-4
EQIN/OUT
MAIN L/R
Prese jack stereo in cui sono presenti i segnali degli AUSILIARI 1-2-3-4
provenienti dai controlli generaliAUX.
Le prese jack EQ IN sono bilanciate elettronicamente e provviste di
funzione “breaker”. Inserendo un connettore jack viene interrotto il
segnale tra le uscite generali e l’amplificatore interno; questo permette di
usare l’equalizzatore a 7-bande inmodoautonomo.
Prese CINCH RCA. Collegare gli ingressi di una sorgente quale un
registratore analogico, un DAT, un MD o un CD.. alle prese SND, le uscite
alle prese RTN
Questa uscita riceve i segnali sommati generali Left e Right; può essere
usata per un monitoraggio aggiuntivo o il collegamento di un subwoofer
Questi connettori jack forniscono una uscita sbilanciata a livello linea che
può essere usata per controllare separatamente il segnale generale in
uscita; utile per collegare un sistemamonitor della regia.
Presa jack stereo per il collegamento della cuffia con impedenza min. di 32
Ohms.
Prese jack stereo con funzione “breaker” ingresso/uscita per collegare
apparecchiature esterne come equalizzatori, compressori, ecc.
Prese XLR in cui è presente il segnale bilanciato elettronicamente
proveniente dai controlli dei faderMaster L/R.
2 TRK
MONO
CTRL ROOM
PHONES
INSERT
AUX 1-2-3-4
EQIN/OUT
2 TRK
MONO
CTRL ROOM
PHONES
INSERT
MAIN L/R
Stereo jack sockets with the signals of AUXILIARY 1-2-3-4 coming from
the mainAUX controls.
EQ IN jack sockets are balanced electronically and feature the “breaker”
function. By inserting a jack connector the signal between the main
outputs and the internal amplifier is interrupted. This enables the
autonomous operation of the 7-band equalizer.
CINCH RCA sockets. Connect the inputs of a source like an analogue
recorder - a DAT, MD or CD recorder - to the SND sockets, and the outputs
to the RTN sockets.
This output receives the main Left and Right signals summed up; it may
serve for an additional monitoring or the connection of a subwoofer
Jack connectors providing an unbalanced line level output that may be
used to control the main output signal separately; useful for connection of
a control room monitor system.
Stereo Jack socket for the connection of headphones with a min. 32 Ohm
impedance.
Input/output stereo jack sockets with “breaker” function for the connection
of external devices such as equalizers, compressors, etc.
XLR sockets where the electronically balanced signal coming from the
controls ofMaster L/R faders is present.
