Presa di ingresso Neutrik bilanciata elettronicamente per
connettore XLR; consente di collegare sorgenti di segnale a
bassa impedenza, come i microfoni o altri dispositivi a basso
livello.
Presa di ingresso bilanciata per connettore a jack stereo da ¼“ di
diametro (6,3mm). Bilanciata elettronicamente,
consente di
collegare sorgenti di segnale ad alto livello, come tastiere, chitarre
elettriche, strumenti musicali elettronici, riproduttori audio. E’
possibile anche utilizzare connettori mono, questo determina lo
sbilanciamento automatico del segnale.
Presa jack stereo (Ø6,3mm) per collegare apparecchi esterni di
elaborazione nel circuito del segnale tramite un jack stereo.
Generalmente le connessioni di insert richiedono un cavo di
divisione speciale ad “Y”, terminato con un connettore stereo da
una parte e due connettori mono dall’altra (vedi pag.4).
Regola la preamplificazione del segnale proveniente dagli
ingressi MIC e LINE , ottimizzandola al corretto funzionamento nei
circuiti del canale. La scala presenta due differenti fasce di valori:
la fascia da 10 a 60dB si riferisce all’ingresso MIC; la fascia di
valori da -20 a 30dB si riferisce all’ingresso LINE. Per una
regolazione ottimale posizionare questo controllo in modo tale
che il led PEAK si accenda occasionalmente solo in presenza di
picchi.
Filtro passa-alto che elimina tutte le frequenze inferiori ai 100Hz
migliorando la comprensibilità del parlato con ilmicrofono.
I canali mono dispongono di una regolazione del suono a tre
bande con banda media semiparametrica. Per ogni banda è
possibile una esaltazione/attenuazione massima di 15dB, nella
posizione centrale non viene effettuata nessuna alterazione
timbrica.
La banda superiore (HF) e quella inferiore (LF) sono filtri Shelving
che regolano rispettivamente i toni acuti e bassi. La banda media
ha una regolazione in frequenza da 100Hz a 8kHz.
Questi controlli regolano il livello del segnale inviato ai circuiti
AUX, all’effetto interno ed esterno.
Le linee AUX/Pre sono indipendenti dalla posizione del Fader di
canale (per applicazioni monitor); le linee AUX/Post prelevano il
segnale dopo che è stato dosato dal Fader (effetti).
Il controllo PAN regola l’immagine del segnale nel fronte
stereofonico. Per i segnali mono nella posizione centrale il
segnale sarà presente in egual misura su entrambi i canali di
uscita; la rotazione della manopola verso destra o sinistra varia le
proporzioni dei due segnali, fino ad ottenere, nelle posizioni
estreme, l’annullamento di uno dei due.
Permette di attivare/disattivare il canale; il segnale è presente
solo sul PFL.
Permette il monitoraggio in cuffia di ogni singolo canale
indipendentemente dal mixaggio generale. Questa funzione
consente l’ascolto del livello prima del Fader; è particolarmente
utile nelle fasi di regolazione del Gain e dei controlli
dell’equalizzatore.
L’accensione del led di Peak indica che il livello del segnale è
prossimo alla saturazione; si consiglia di agire sul comando Gain
per diminuire la preamplificazione e controllare l’impostazione
dell’equalizzazione del canale.
L’accensione di questo led indica la presenza del segnale audio
sul canale.
Potenziometro slider con corsa da 60mm, regola il livello del
segnale del singolo canale da inviare ai controlli generali Master
L/R. Normalmente le migliori prestazioni si ottengono con il
cursore posizionato a circa 3/4 della sua corsa verso l’alto (0dB).
Non è possibile usare
contemporaneamente gli ingressi MIC e LINE nello stesso
canale.
MIC
LINE
INSERT

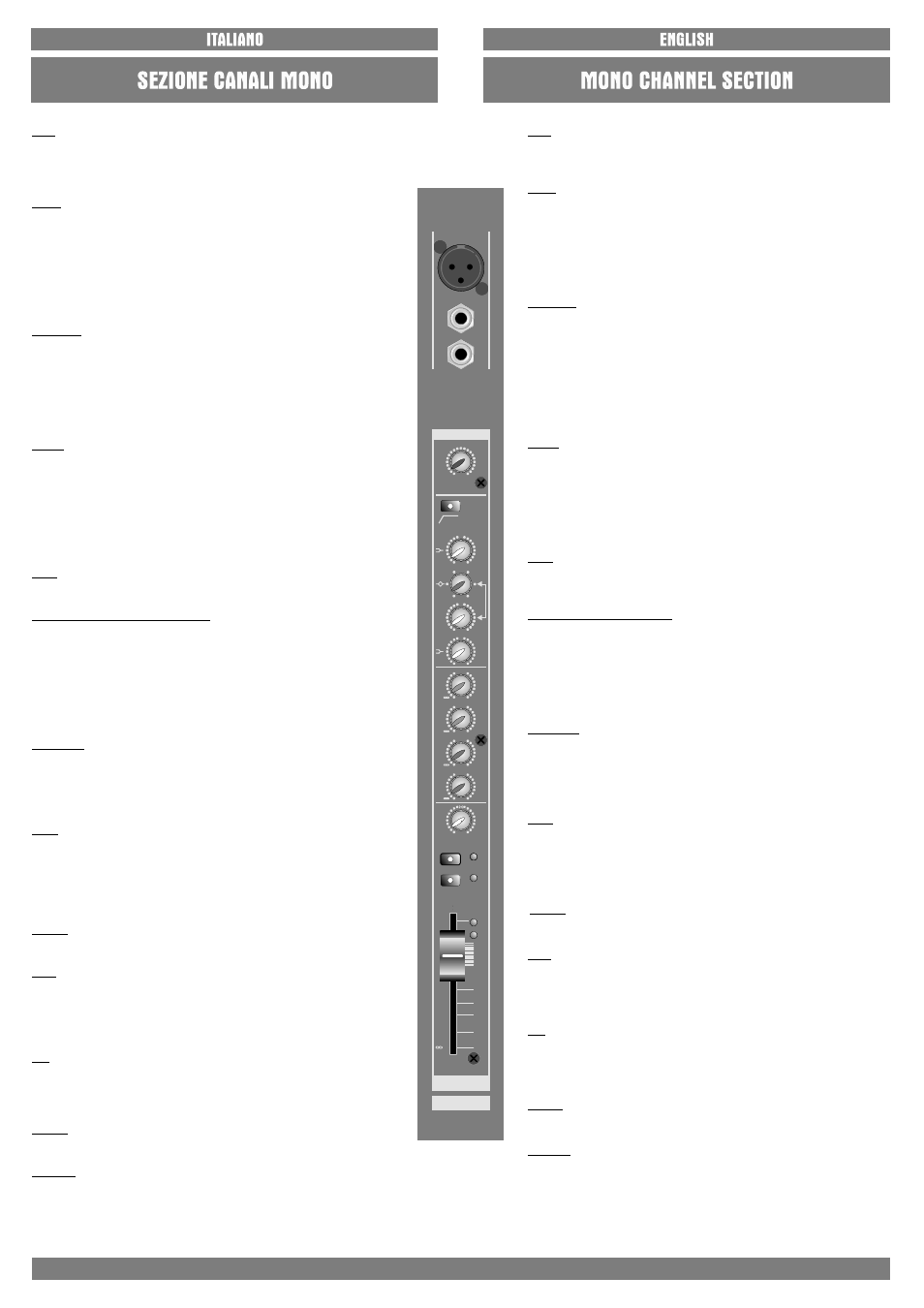

Electronically balanced Neutrik input socket for XLR connector,
allows connecting low impedance signal sources, like
microphones or other low level devices.
Balanced input socket for stereo jack connector with diameter of
¼” (6,35mm). Electronically balanced, allows to connect high
level signal sources, as keyboards, electric guitars, electronic
musical instruments, audio reproducers. It is also possible to use
mono connectors, this determines the automatic unbalancing of
the signal.
Stereo jack socket (Ø6,3mm) to connect external processing
equipment in the signal circuit by a stereo jack. Generally the
insert connections require a special “Y” split cable, terminating
with a stereo connector on one side and two mono connectors on
the other (see pag. 4).
It is not possible to use simultaneously the MIC and
LINE inputs of the same channel.
GAIN
HPF
EQUALIZER ( HF/MF/LF)
It adjusts the pre-amplification of the signal arriving from the MIC
and LINE inputs, optimizing the correct operation in the channel
circuits. The scale has two different value bands: the range from
10 to 60dB is related to the MIC input, the value range from -20 to
30dB is related to the LINE input. For a best adjustment it is
necessary to position this control in way that the PEAK led turns
on occasionally only when peaks are present.
Loudspeaker filter that eliminates all frequencies below 100Hz,
thus making it easier to understand anything said using the
microphone
The mono channels have a sound adjustment at 3 bands with
semi-parametric mid-band. A maximum exaltation/attenuation of
15dB is possible for each band, in the central position no tone
alteration is made.
The upper band (HF) and the lower band (LF) are Shelving filters
that respectively adjust the treble and bass tones. The mid-band
has a frequency adjustment from 100Hz to 8kHz.
AUX 1 - 4
PAN
MUTE
PFL
PK
-30dB
FADER
These controls are needed to adjust the level of the signal sent to
the AUX circuits, to the internal and external effect.
The AUX/pre lines are independent to the channel Fader position (
for monitor applications ), the AUX/post lines draw the signal after
it is dosed by the Fader (effects).
The PAN control adjusts the signal image in the stereo front. For
mono signals in the central position the signal will be present in the
same measure on both output channels, the proportion of the two
signals changes by turning the knob at right or at left, obtaining in
the extreme positions, the annulment of one of the two.
Allows to activate/deactivate the channel. The signal is present
only on the PFL.
Allows to monitor in the headphones each single channel
independently by the general mixing. This function allows to listen
the level before the fader. It is useful especially during the Gain
adjustment and equalizer check phases.
When this led turns on it indicates that the level signal is close to
being saturated, it is advised to operate on the GAIN control to
decrease the pre-amplification and check the channel equalizer
setting.
When this led turns on it indicates the audio signal presence on
the channel
Slider potentiometer with stroke of , adjusts the single
channel signal level to be sent to the general Master L/R controls.
Usually the best performances are obtained with the cursor is
positioned at approx 3/4 of its upwards stroke (0dB).
60mm
