21
IN THRU
GND
+5V MIDI DATA
N. C. N.C.
MIDI THRU
1 3
2
4 5
MIDI IN
2
4 5
1 3
+5V
N. C. N.C.
GND
MIDI DATA
MIDI
ALTRO DISPOSITIVO
OTHER DEVICE
PEDALBOARD
BANCHI / BANKS
A 1 21 41
B 2 22 42
C 3 23 43
D 4 24 44
E 5 25 45
F 6 26 46
G 7 27 47
H 8 28 48
I 9 29 49
J 10 30 50
K 11 31 51
L 12 32 52
M 13 33 53
N 14 34 54
O 15 35 55
P 56
Q
* *
57
R
* *
58
S
* *
59
T
*
*
60
EFFECT A EFFECT B EFFECT C
OFF 0 20 40
*
81 2
82 3
83 4
84 5
85 6
86 7
87 8
88 9
89 10
90 11
91 12
92 13
93 14
94 15
95 16
PRESET PRG. CHANGE
80 1
*
* *

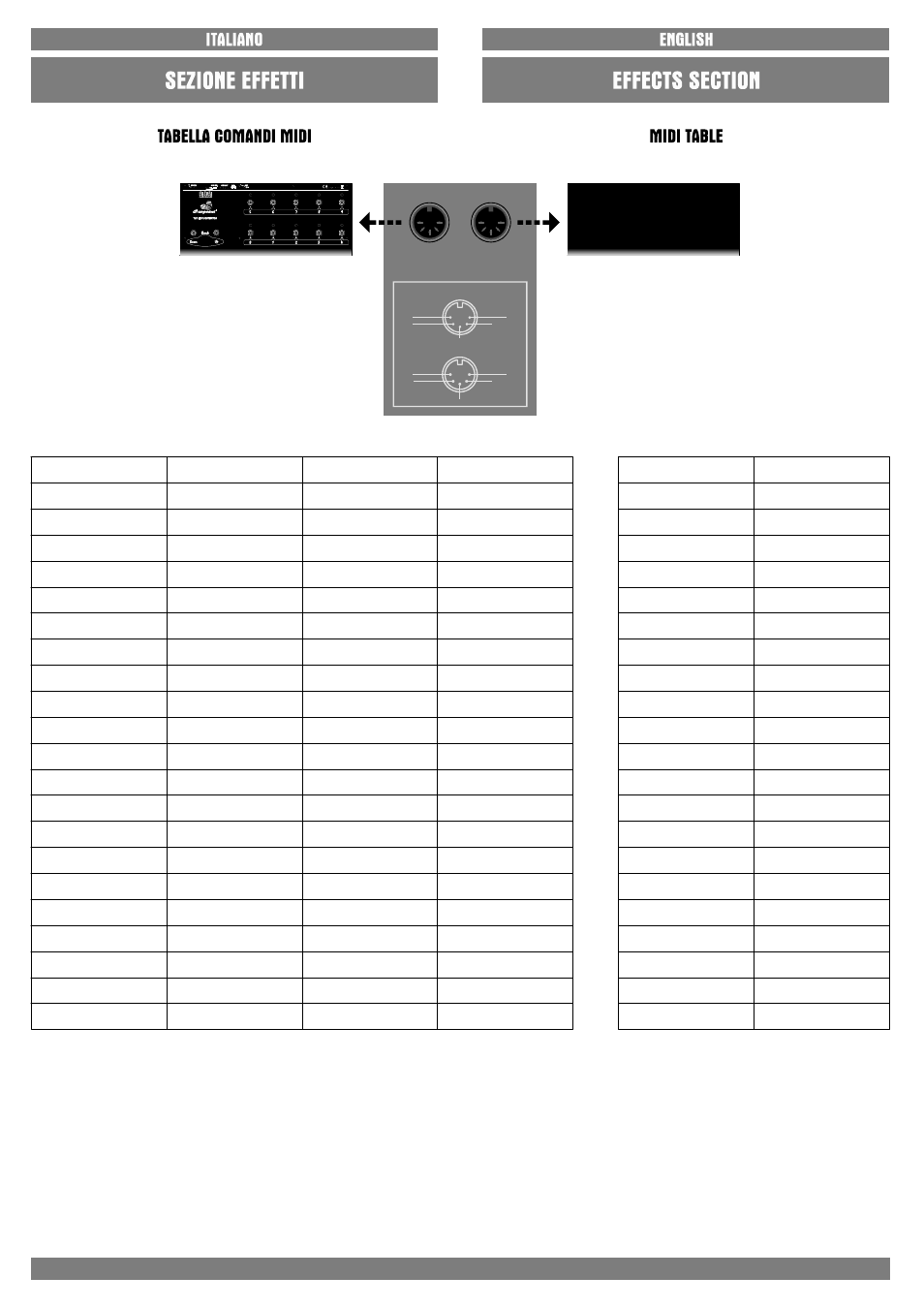

TABELLA / TABLE “A” TABELLA / TABLE “B”
Per cambiare un preset via MIDI vanno inviati 2 “program
change” in successione; il primo seleziona effetto e banco
(tabella “A”), il secondo seleziona il preset del banco scelto
(tabella “B”).
Es. per selezionare il preset 10 del banco B dell’effetto C,
inviare 2 “program change:
Program change 42 (effect C, bank B) e 89 (preset 10)
96-127 non usati
To change a preset via MIDI, send 2 “program change” in
sequence; the first chooses effect and rack (table “A”) and
the second chooses the preset of the selected rack (table
“B”).
E.g. to select the present no.10 of rack B of effect C, send 2
“program change”:
Program change 42 (effect C, rack B) and 89 (preset 10)
96-127 not used
16-19 / 36-39 / 61-80 non usati 16-19 / 36-39 / 61-80 not used
