4

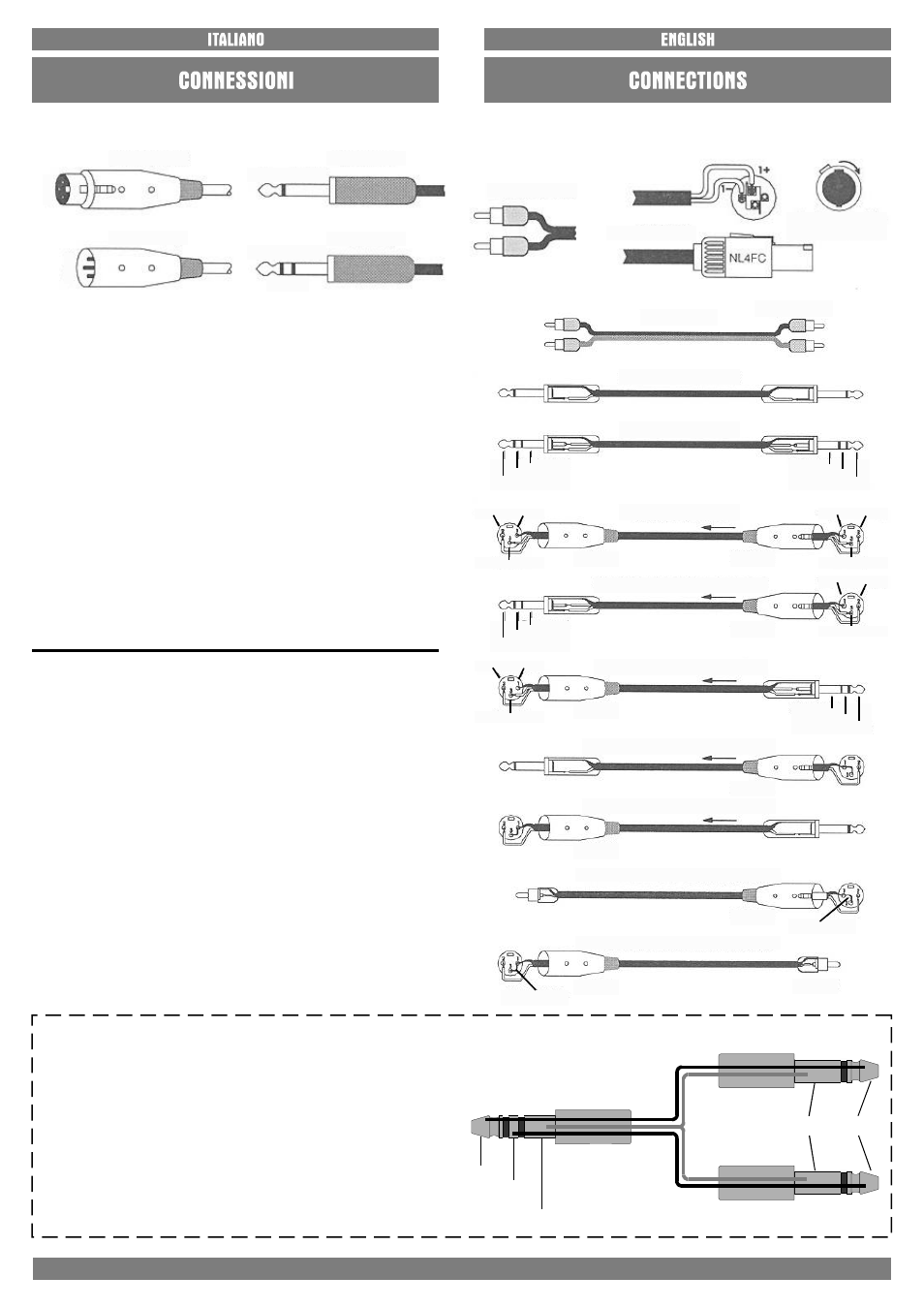

The 3-pole XLR connectors are almost always used for conducting mono-
balanced signals; the three poles correspond respectively to ground (1),
the positive signal (2) and the negative signal (3).
SPEAKON is a connector which is specially adapted for connecting power
terminals to loudspeakers; when inserted in an appropriate socket, it locks
so as to prevent accidental disconnection; moreover, it is equipped with
protection against electrical shocks and guarantees the correct
polarisation.
The RCA cannot be balanced as they have just two poles: signal (central
point) and ground (perimeter); they are therefore unbalanced mono
connectors.
The JACKS are typical connectors for the transporting of two separate
signals through two channels, left and right, using a single connector and
therefore they can be either mono or stereo. Mono jacks (TS), also known
as unbalanced jacks, are recognisable from stereo or balanced jacks
(TRS) by their composition. The point of the mono jacks is divided into two
parts, tip and ground (Tip and Slave) to which the two poles are connected;
the stereo or balanced jacks are divided in three parts, as they have a
central ring (Ring) which is connected to a second wire, the third (negative)
pole.
2
3
1
1
3
2
XLR female plug
XLR male plug
TS jack plug
TRS jack plug
Sleeve Tip
Sleeve Tip
Ring
RCA phono jack
SPEAKON
plug in and rotate
before locking
PHONO CABLE
UNBALANCED JACK CABLE
BALANCED JACK CABLE
BALANCED XLR CABLE
BALANCED JACK TO FEMALE XLR CABLE
BALANCED JACK TO MALE XLR CABLE
UNBALANCED JACK TO FEMALE XLR CABLE
UNBALANCED JACK TO MALE XLR CABLE
UNBALANCED PHONO TO FEMALE XLR CABLE
UNBALANCED PHONO TO MALE XLR CABLE
RCA PHONO JACKS
SLEEVE - GROUND
RING - COLD (-)
TIP - HOT (+)
SLEEVE - GROUND
RING - COLD (-)
TIP - HOT (+)
SLEEVE - GROUND
RING - COLD (-)
TIP - HOT (+)
SLEEVE - GROUND
RING - COLD (-)
TIP - HOT (+)
XLR MALE XLR FEMALE
XLR MALE
XLR FEMALE
1-GROUND / 2-HOT (+)
3-COLD (-) 3-COLD (-)
2-HOT (+) / 1-GROUND
1-GROUND / 2-HOT (+)
3-COLD (-)
3-COLD (-)
2-HOT (+) / 1-GROUND
XLR FEMALE
XLR MALE
XLR FEMALE
LINK PINS 1 & 3
XLR MALE RCA PHONO
LINK PINS 1 & 3
I connettori XLR hanno tre poli e vengono utilizzati quasi sempre per
condurre segnali mono bilanciati; i tre poli corrispondono rispettivamente
allamassa(1),alsegnale positivo (2) e al segnale negativo (3).
SPEAKON è un connettore adatto appositamente per il collegamento tra
finali di potenza e altoparlanti; inserendolo nell’apposita presa si blocca in
modo da impedire un distacco accidentale; inoltre è dotato di protezione
contro scosse elettriche e garantisce una corretta polarizzazione.
Gli RCA non possono essere bilanciati perchè hanno solo due poli:
segnale (punta centrale) e massa (margine circolare), quindi sono
connettori mono sbilanciati.
I JACK sono connettori tipici per trasportare due segnali separati di due
canali, destra e sinistra, con un unico connettore e quindi possono essere
di tipo mono o stereo. I jack mono (TS) detti anche sbilanciati si
differenziano da quelli stereo (TRS) o bilanciati per la loro composizione. I
primi hanno lo spinotto diviso in due parti, punta e massa (Tip e Slave) alle
quali sono collegati i due poli; i jack stereo o bilanciati sono invece divisi in
tre parti, in quanto hanno un anello centrale (Ring) da cui (TRS) collegato
ad un secondo filo che costituisce il terzo polo (polo negativo).
I jack INSERT devono essere usati con un cavo speciale ad
inserimento che dispone di un jack TRS phone ad una estremità e di un
jackmonophonesull’altra estremità suddivisa ad “Y”.
Uno dei jack mono phone trasporta il segnale di mandata (send) da
inviare all’ingresso del processore esterno e l’altro trasporta il segnale
di ritorno (return) dall’uscita del processore.
INSERT
Tip
(send)
Sleeve Tip
To use the INSERT jack, a special insert Y cable featuring a TRS phone
Jack at one end and a mono phone jack at the other –Y- end is required.
One of the mono phone jacks carries the send signal to the input of the
external processor. The other one carries the return signal from
processor's output.
SEND
RETURN
Ring
(return)
Sleeve
