Tomei Powered EXHAUST MANIFOLD Ver.2 - Manual (Page 3)

１．純正エキゾーストマニホールドの取り外し
ここで記載するのはマニホールドを取り外す為の簡易手順です。各部の詳細な脱着方法は、
必ず整備要領書を参照してください。
1. バッテリーマイナス端子を取り外す。
2. エンジンカバーを取り外す。
3. エアクリーナー、エアダクトを取り外す。
4. アンダーカバーを取り外す。
5. リヤO2センサーコネクターを取り外す。※この時復帰時に右、左バンク用の各カプラー同士の判別が
つきやすいようにしておく。
6. 左右触媒コンバータ～トランスミッション間のブラケットを取り外す。
7. 触媒コンバーターを取り外す。
8. フロントO2センサーコネクターを取り外す。
9. ラジエタードレーンプラグおよびラジエターキャップを外して冷却水（LLC)を抜き取る。
10. 左右エキゾーストマニホールド上方のウォーターパイプ、ヒーターパイプを取り外す。
11. エキゾーストマニホールドカバーを取り外す。

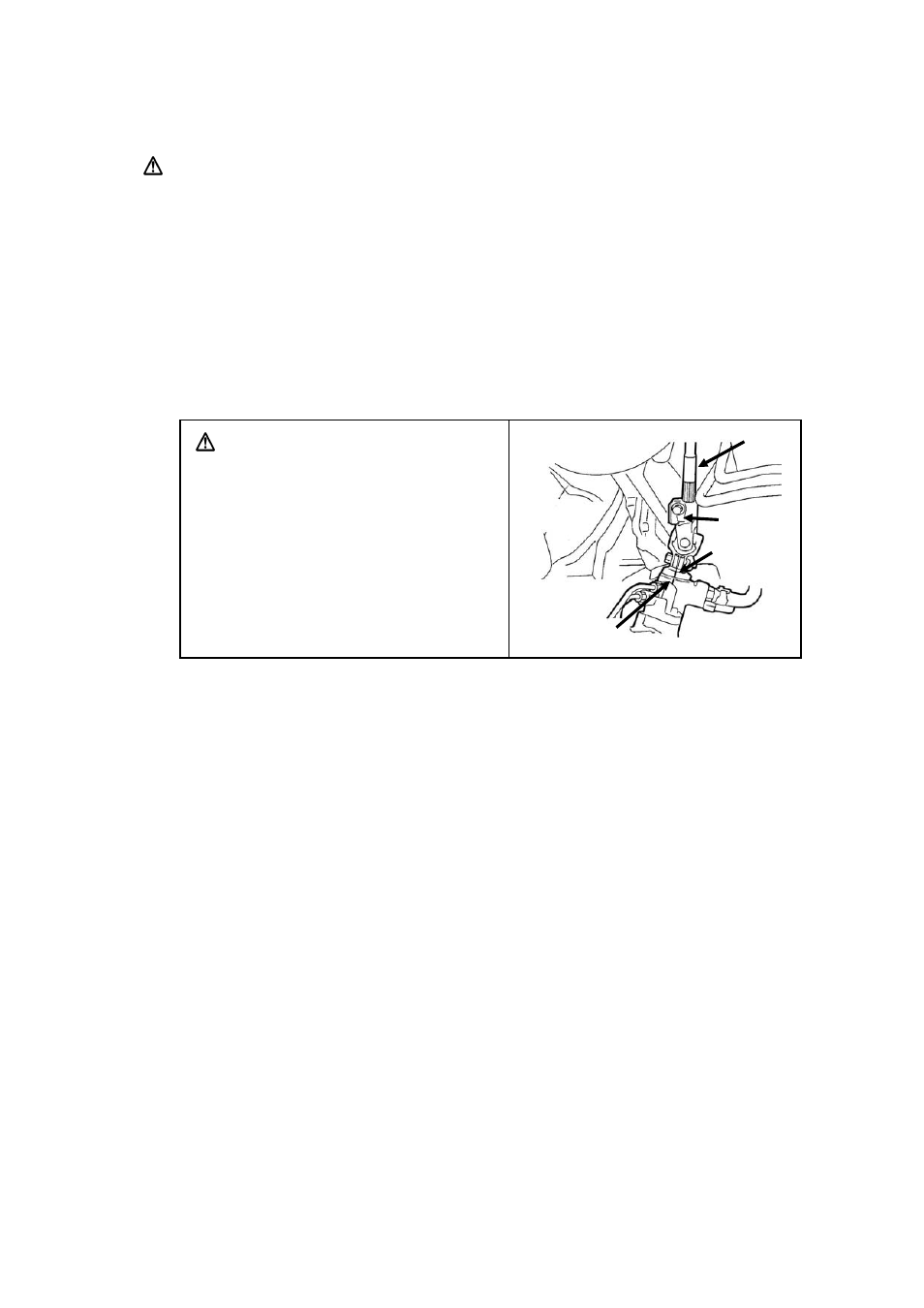

12. ステアリングロアジョイントを取り外す。
ステアリングホイールを直進状態にしたとき、ロア
ジョイントのスリット部とリヤカバーキャップ突起の
位置が一致し、かつステアリングギヤASSYの
マーキング位置とほぼ一致している状態である事
を確認して取り外す。
尚、ズレたままの取り外し、取り外し後のステアリ
ングホイールおよびステアリングシャフトを回転さ
せるといった作業は復帰時のズレの原因となるの
で絶対に行わない事。
エアバックケーブル等の破損や、ステアリングの
センターのズレ、およびVDC制御に影響を与え重
大な事故につながる恐れがあります。
13. エキゾーストマニホールドを取り外す。
3
ロアシャフト
ロアジョイント
リアカバー
キャップの突起
ステアリングギア
ASSYのマーキング
