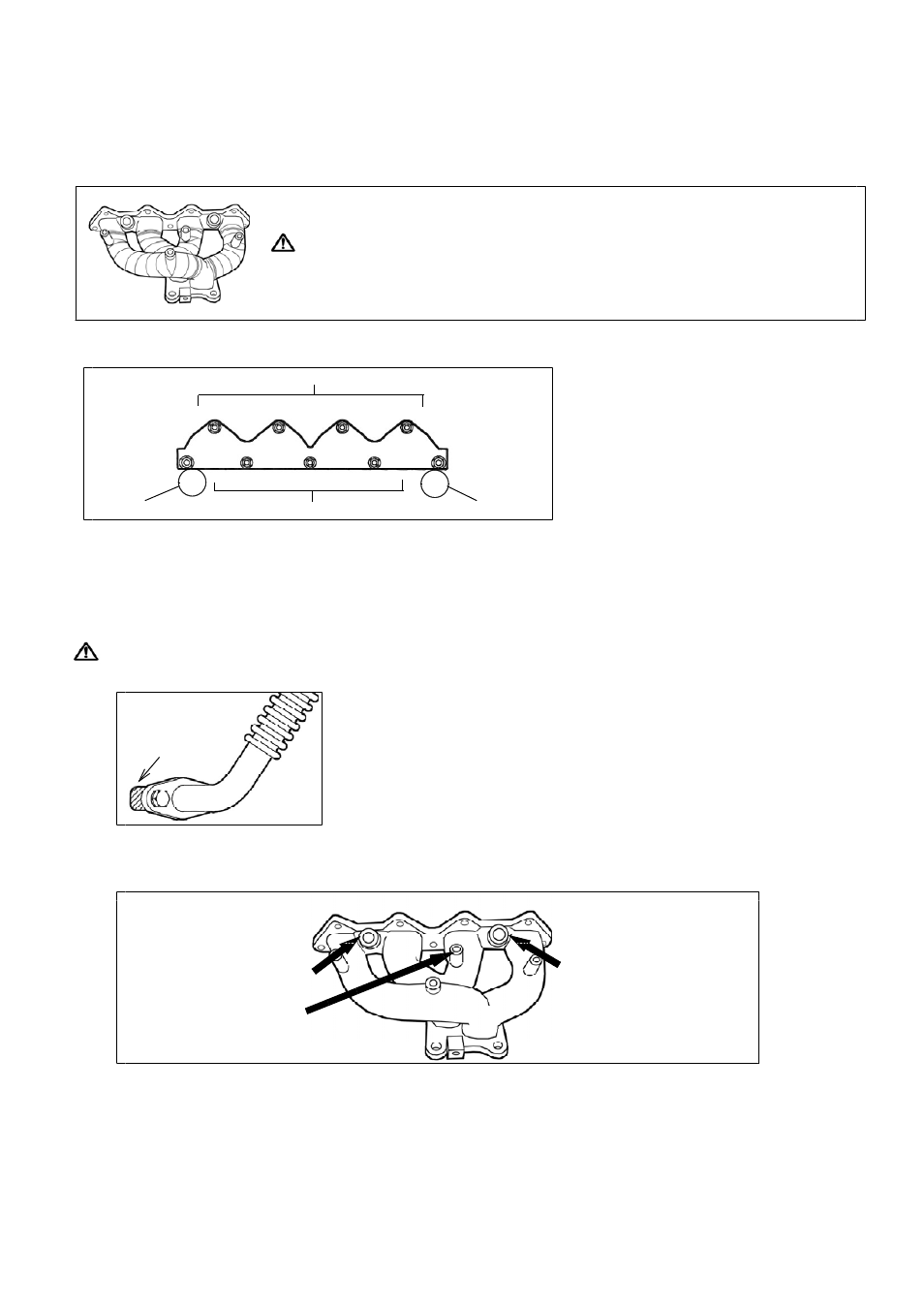

【装着手順】

１．エキゾーストマニホールドの遮熱対策を、取り外した純正エキゾーストマニホールドプロテクターや、

ヒートプロテクター（例：TOMEIヒートプロテクター品番191247）等を使用するか、付属のバンテージで行うかを決める。

【付属のバンテージを使用する場合】

エキゾーストマニホールドにバンテージを巻き付け、付属のバンテージバンドで固定する。

バンテージは巻く前に、バンテージを水に濡らし絞ってから使用します。

・

・バンテージバンドは留めた後に長さに余分がある場合は、ニッパーなどで不要な長さをカット

してください。また、その際の切り口でけがをしないよう注意してください。

２．TOMEIエキゾーストマニホールドを付属のガスケット（装着位置図①）をシリンダーヘッドとの間に挟み取り付ける。

【締付】

29N・m(2.9kgf-m)

３

４

５

６

・左図の順番、トルクで締め付ける。

１

７

９

８

２

49N・m(4.9kgf-m)

29N・m(2.9kgf-m)

49N・m(4.9kgf-m)

３．エキゾーストマニホールドに付属のガスケット（装着位置図②）を用い、ターボチャージャーを取り付ける。

［締め付けトルク

59N・m(5.9kgf-m)]

４．その他純正エキゾーストマニホールドを取り外した際に外した周辺部品を復帰する。

・オイルフィードアイボルトおよびオイルリターンパイプ復帰時には必ず付属の各ガスケットを使用してください。

・付属のオイルリターンパイプガスケット（オイルパン側）は、突起部が図示位置になるよう組み込んでください。

突起部

・エアパイプASSY復帰時には、付属の各セカンダリーエアガスケットを使用してください。

また、装着車両がA/T車の場合やEvoⅣ～Ⅵの場合は、前頁の装着位置図で示されたボルト類の装着が
下図の通りとなります。
