１．純正部品の取り外し

ここで記載するのは取り外す為の簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。

１．バッテリーマイナス端子を取り外す。

２．アンダーカバーを取り外す。

３．冷却水およびエンジンオイルを抜き取る。
４．クロスメンバーバーを取り外す。

５．フロントエキゾーストパイプを取り外す。

６．ラジエターアッパーホースを取り外す。

７．エアダクト、エアクリーナーASSY、エアインテークホースを取り外す。

８． O センサーコネクターを取り外す。

エアパイプ

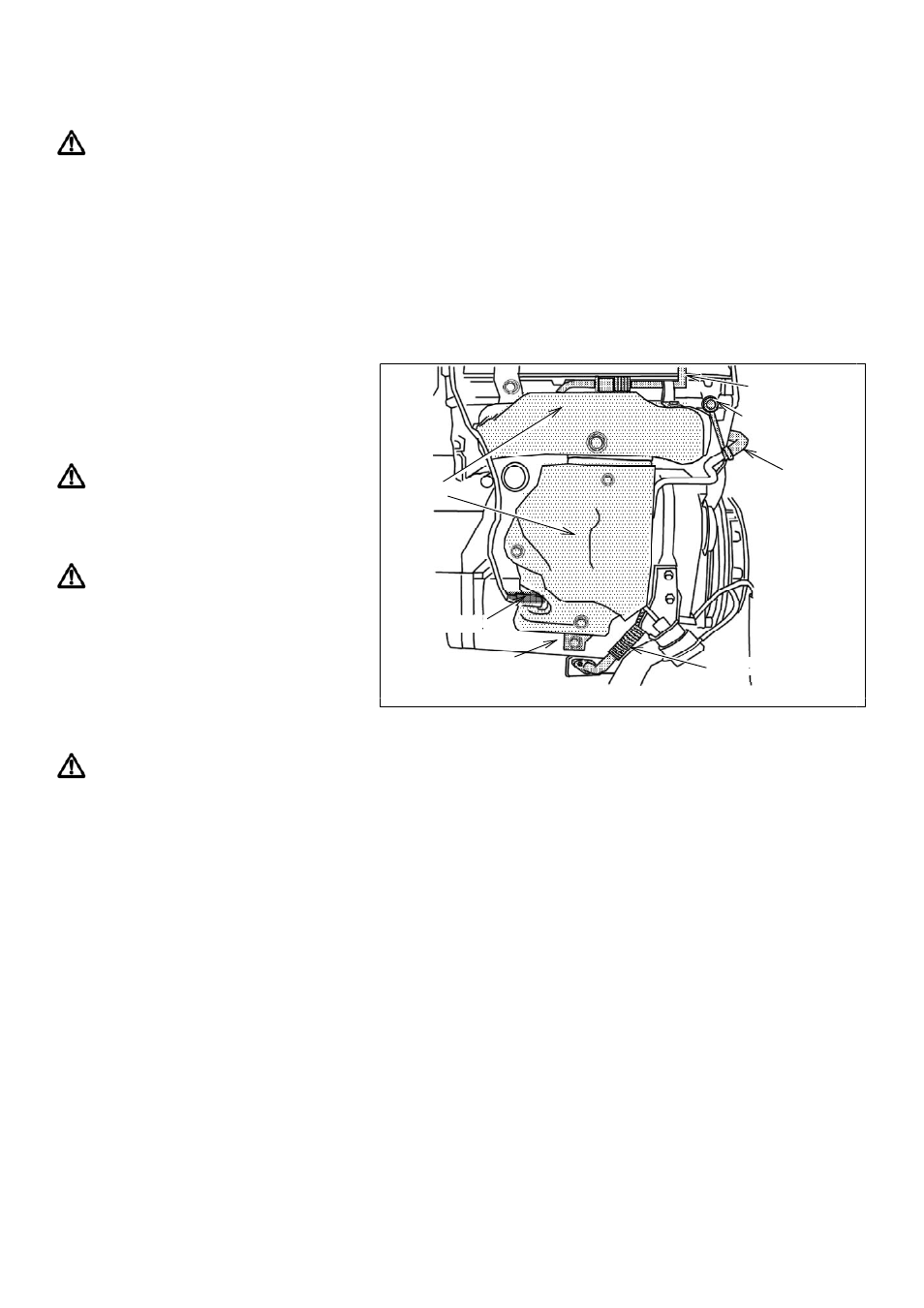

９．エキゾーストマニホールドプロテクター、

オイルフィードパイプ

ターボチャージャープロテクターを

アイボルト

取り外す。

ウォーターフィードホース

ボルトはかじり防止の為、潤滑剤を吹き付けな

プロテクター

がら取り外してください。

10．エアパイプASSYを取り外す。

ボルトはかじり防止の為、潤滑剤を吹き付けな

O2センサーコネクター

がら取り外してください。

11．アウトレットブラケット、

オイルリターンパイプ

オイルフィードパイプアイボルト、

アウトレットブラケット

ウォーターフィードホース、
オイルリターンパイプを取り外す。

12．エキゾーストマニホールドからターボチャージャーASSYを取り外す

・ターボチャージャーに接続されているエアホース類は、ターボチャージャーから外してください。
・異物が入らないよう、ターボチャージャーの開口部を塞いでください。
・ターボチャージャーASSYを外す際に、ラジエターを傷つけないよう注意してください。
・外したターボチャージャーASSYはエキゾーストマニホールド下側に下ろして作業を続けてください。

13．エキゾーストマニホールドを取り外す。
