●この取扱説明書を良く読んでからお使いください
●三菱自動車の発行する整備要領書と併せてお使いください
●取り付け後も大切に保管してください
●販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください

TOMEI 製品のお買い上げありがとうございます。

TOMEIエキゾーストマニホールドは、排気干渉を抑えたスムーズな排気を促す設計を施し、材質にはSUS304ステンレス
材を使用し軽量化、耐食性能にも優れています。

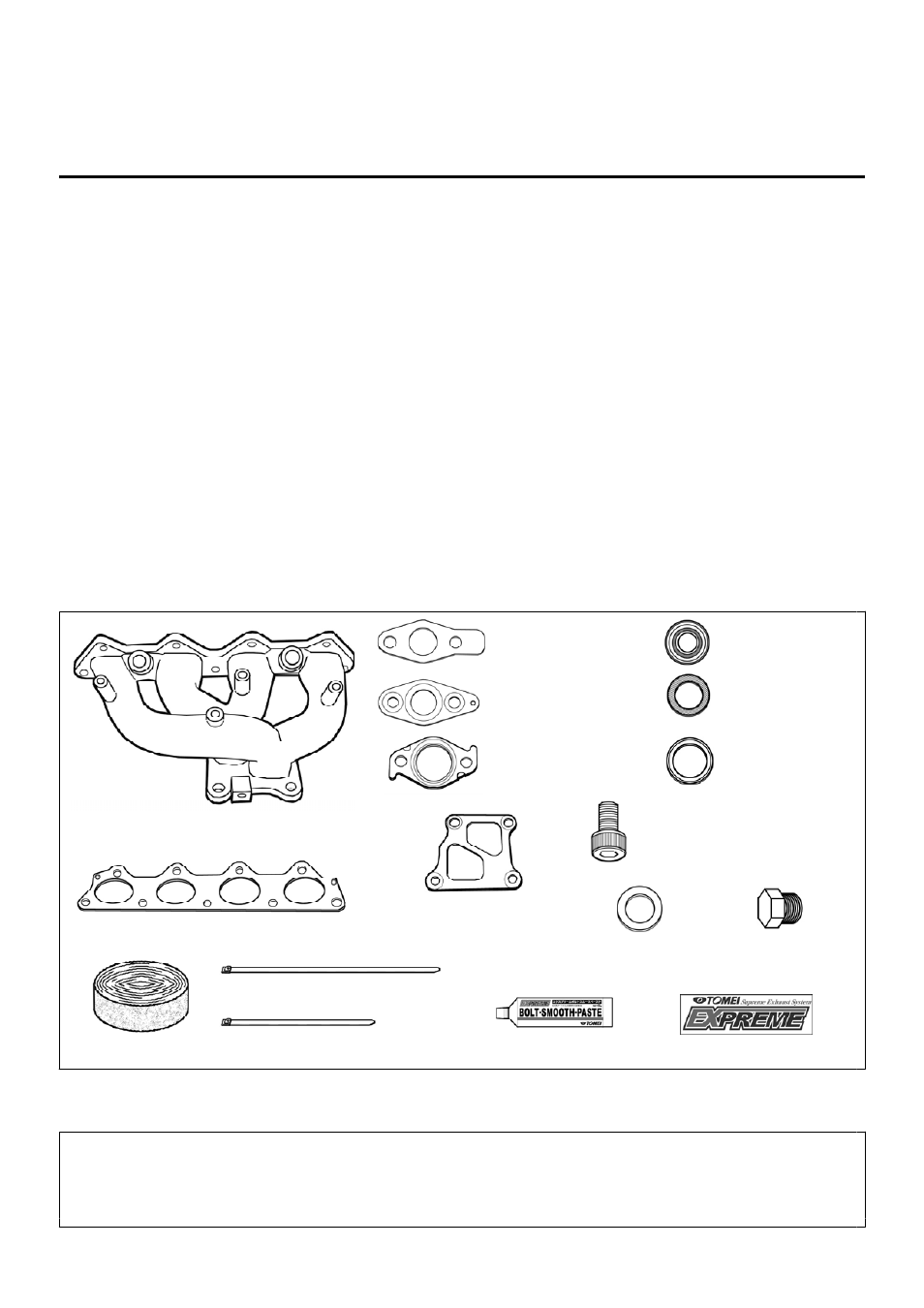

部品構成

下記の内容・数量が揃っているかを確認してください。( )内は同梱されている数量です。

オイルリターン

ターボオイルリターン

ガスケット（ﾀｰﾎﾞ側）(1)

ガスケット(2)

オイルリターン

アイボルト

ガスケット(ｵｲﾙﾊﾟﾝ側) (1)

ガスケット(2)

セカンダリーエア

ガスケットB (4)

ガスケットA (1)

ヒートプロテクター取付ボルト

マニホールド本体 (1)

・長ボルト (4)
・短ボルト (1)

ターボチャージャー

ワッシャー(5)

ブラインドボルト(2)

エキゾーストマニホールドガスケット (1)

エキゾーストガスケット(1)

バンテージバンド<長> (2)

バンテージ (1)

バンテージバンド<短> (8)

ボルトスムースペースト (1)

ステッカー (2)

作業に必要な工具類

取り付けには下記が必要です。

・冷却水（ＬＬＣ）

・エンジン整備用工具一式

・トルクレンチ

・エンジンオイル

・整備要領書
