2-2-2

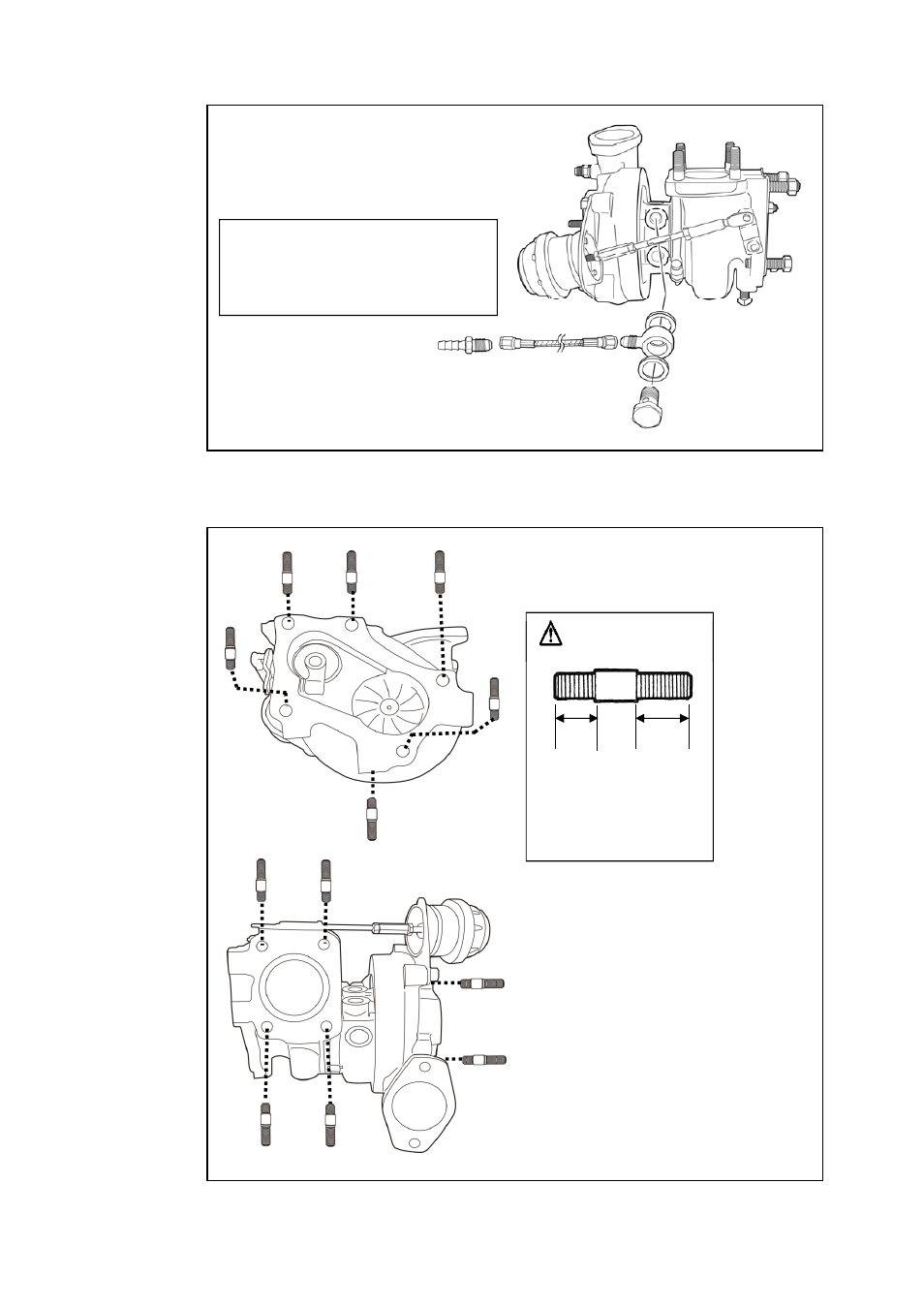

ウォーターインレットホースの取付け
2-2-3 スタッドボルトの取付け
エキゾーストハウジングのアウトレット側５箇所と
ターボステー１箇所に（部品番号⑥ -6）の
スタッドボルトを取付ける。
ウォーターインレットホース
・銅ワッシャ―（部品番号③-2）
・バンジョー（部品番号③-3）
・バンジョーボルト（部品番号③-1）
・メッシュホース（部品番号③-4）
・ウォーターラインインレットアダプター（部品番号③-5）
スタッドボルトの
向きに注意
8
エキゾーストハウジングのエキゾースト
マニホールド側4箇所に（部品番号⑥-7）の
スタッドボルトを取付ける。
コンプレッサーハウジングのインレット側
2箇所に（部品番号⑥-8）の
スタッドボルトを取付ける。
※短い方がタービン側。
※取り付けにはダブルナットを
使用してください。
※ナットを取り外す時、ボルトが
動かないよう注意する。
スタッドボルトの
向きに注意
短 長
8
