3.エンジンへの取付け
注意
■ ホースをエンジン本体に取り付ける際は、ネジを破損する原因となりますので、バンジョーボルト類を
無理に締め付けないでください。ネジを破損した場合は、エンジンを車両から取り外さないと修正
できません。

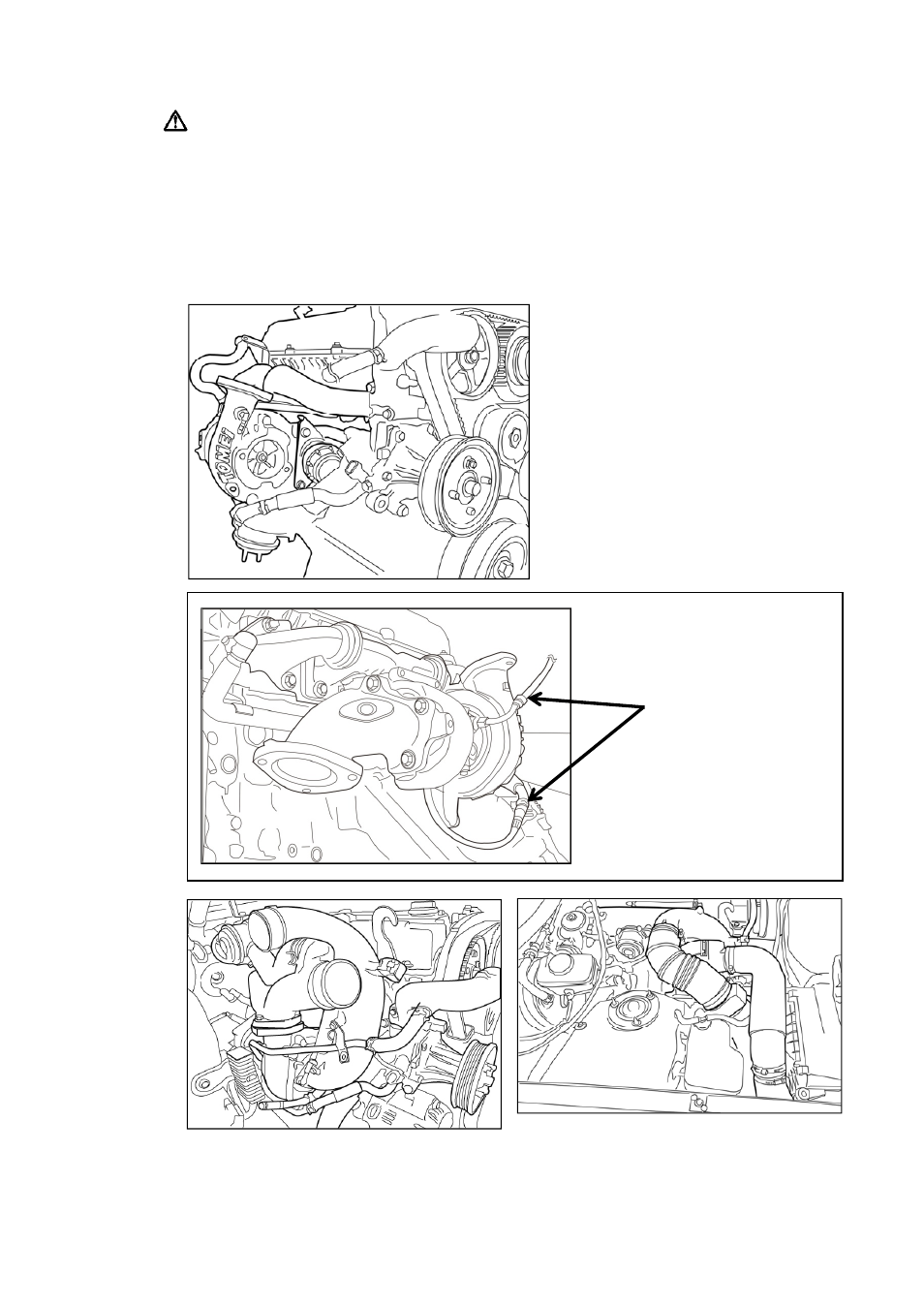

3-1 アウトレットパイプの取付け
ターボチャージャーにアウトレットパイプを取り付けます。
3-2 ターボチャージャーの取付け
① ターボチャージャー側のオイルリターンチューブと
エンジンブロック側チューブにリターンホースを
差し、つなげた状態にする。
② エキゾーストマニホールドをシリンダーヘッドに
取付ける。
③ ターボチャージャーを持ち上げ、エキゾースト
マニホールドにナットで固定する。
④ オイルリターンパイプとホースを純正クランプで
とめる。車種によりホースが長い車種があります。
その際は適宜切断して使用してください。
⑤ オイル、水の各ホースを固定する。
⑥ ターボステーを固定する。
10
ウォーターラインは純正の
ホースに接続する。
