4.外した補機類の復帰作業

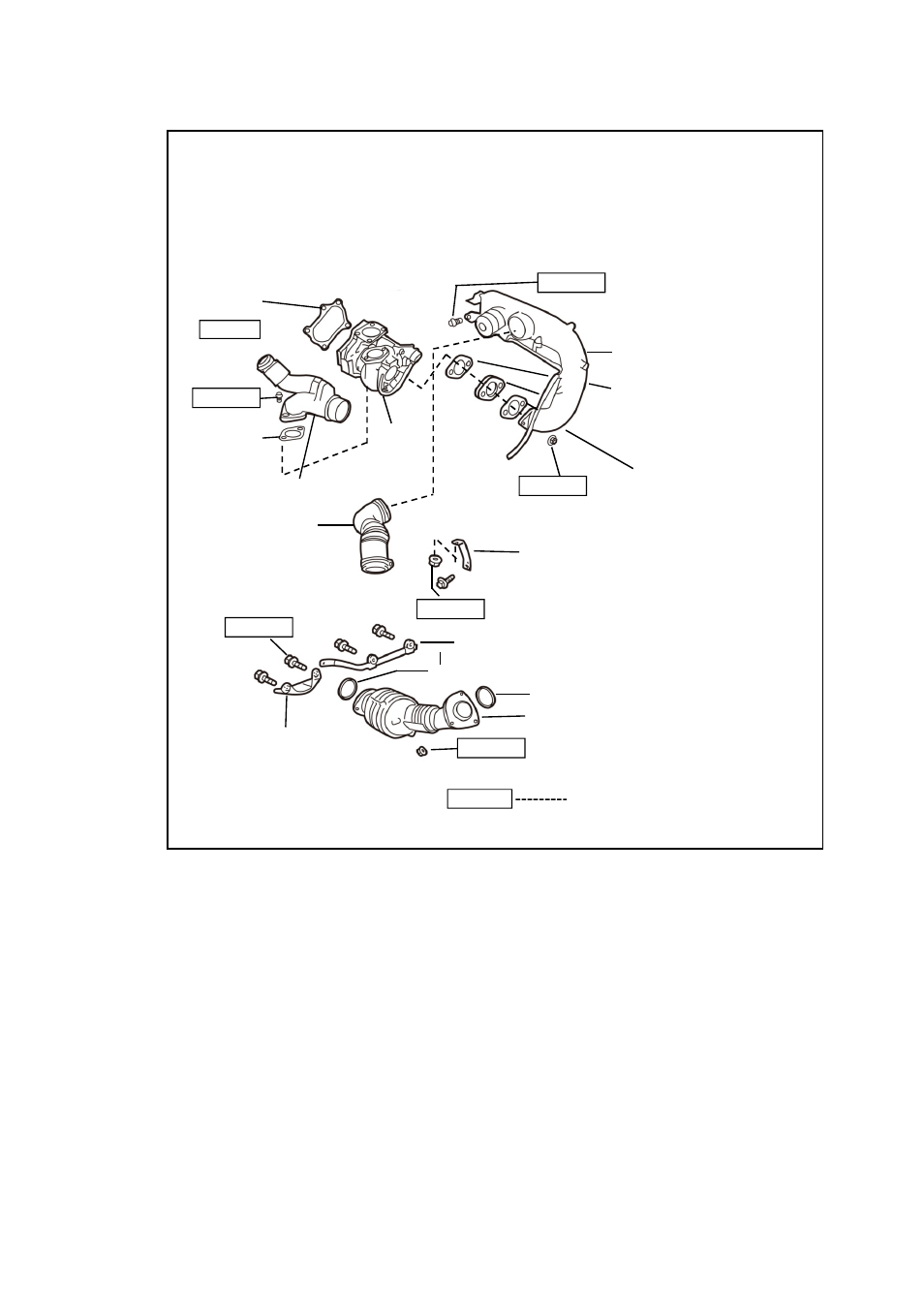

① エアチューブ No.1をターボに取り付ける際、付属のアダプター（部品番号⑥-10）を間にはさむ。
アダプターの内側はテーパーになっているので、径の大きい方をターボ側にする。
また、アダプターの両側に付属のガスケットをはさむ。
ガスケット 径の広い方【ターボ側】（部品番号⑥ -2）
径の狭い方【エアチューブ側】（部品番号⑥ -1）
ガスケット
（部品番号⑥-5）
T=62(6.3)
T=19(1.95)
ガスケット
（部品番号⑥-3）
エアチューブNo.2
Wエアホース
ターボ
チャージャー
T=43(4.4)
エアチューブNo.1
T=19(1.95)
ガスケット
（部品番号⑥-2）
コンプレッサーINアダプター
（部品番号⑥-10）
ガスケット
（部品番号⑥-1）
エアクリーナーホース
ターボチャージャーステー
T=44(4.5)
T=43(4.4)
サポートブラケット
ガスケット
11
締付トルク【N・m (kgm)】
サポートブラケット
ガスケット
ガスケット
フロントエキゾーストパイプ
T=62(6.3)
コンバータ-ブラケット
