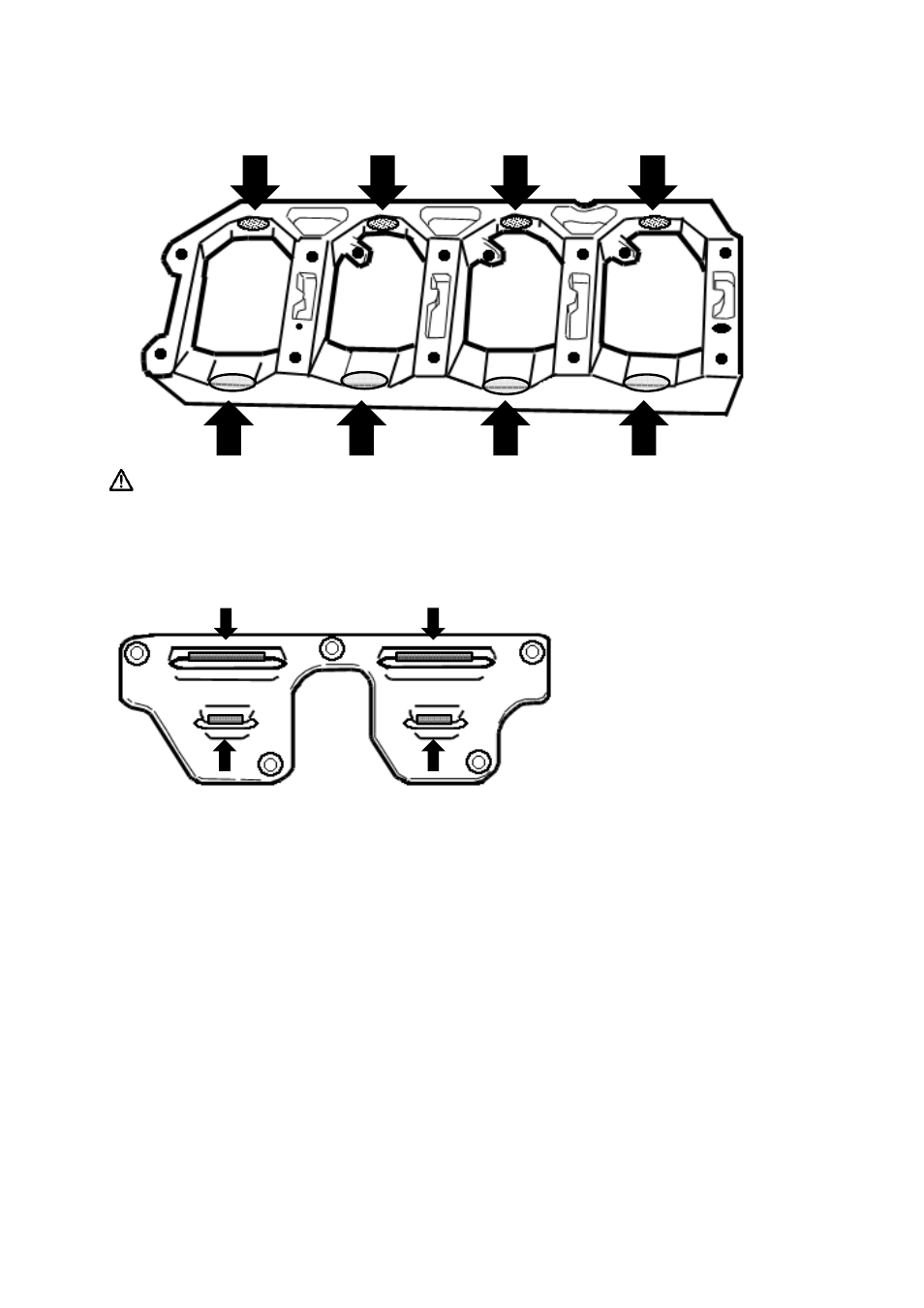

⑥メインベアリングビーム(8カ所)

メインベアリングビームの下図8カ所をフライスにて逃げ加工を実施してください。

・TOMEI H断面コンロッドの場合は実施不要。

⑦バッフルプレート折り返し上側(4カ所)

コンロッドの逃げ加工として、
1mm~1.5mmのクリアランスを
確保するよう、左図4カ所の
ヤスリ加工を

実施してください。

5
