シリンダー下部(8カ所, コンロッドボルト(8本 – Tomei Powered SR22KIT/SR22 FORGED FULL COUNTER CRANKSHAFT User Manual
Page 4

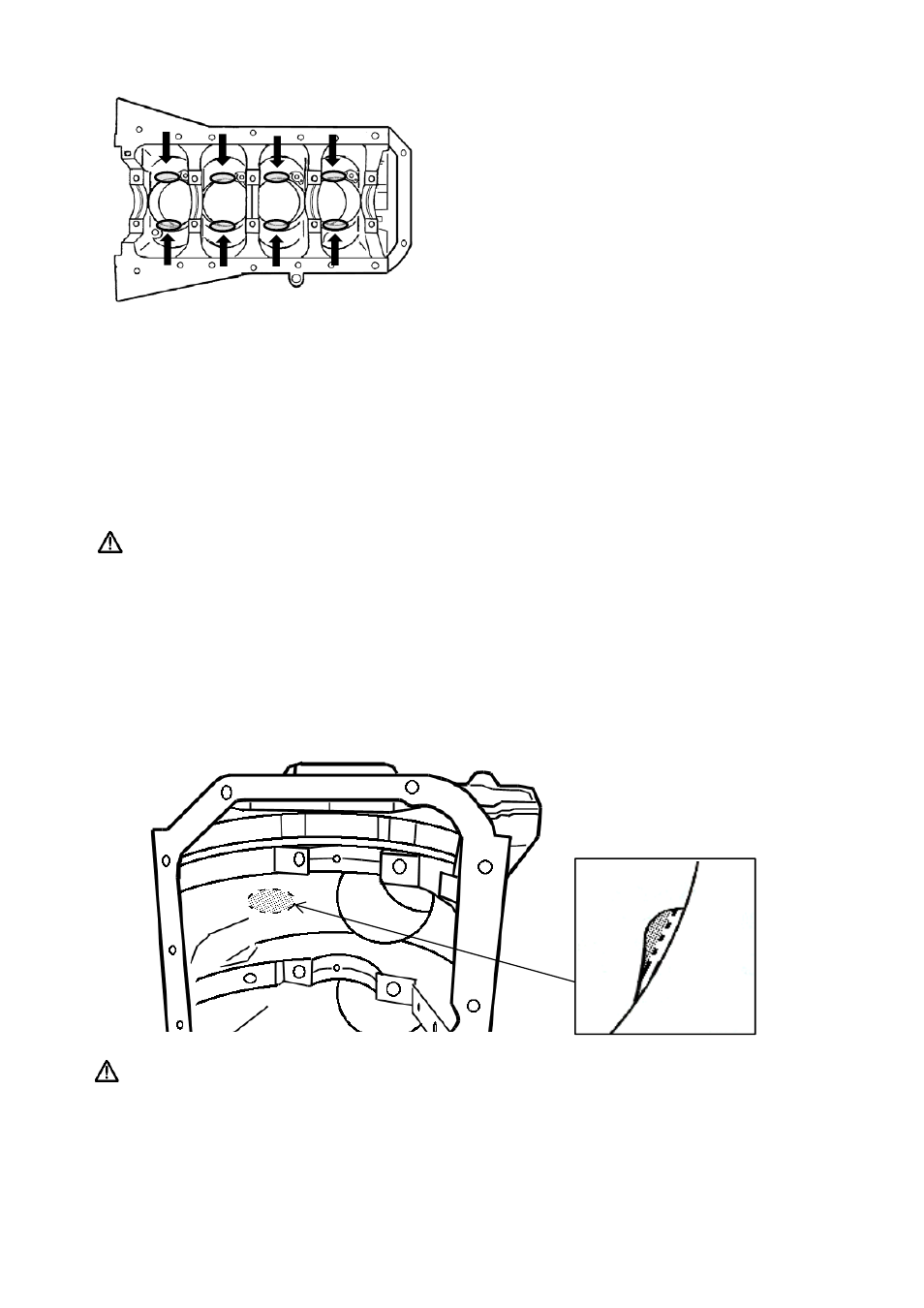

③シリンダー下部(8カ所)
ブロックにシリンダーライナーの打ち換えを施している場合は
左図箇所がコンロッドに干渉する場合があります。
1mm~1.5mmのクリアランスが確保できない場合は
フライスや、リューター等で逃げ加工を実施してください。
④コンロッドボルト(8本)
ノーマルコンロッドを使用する場合は対応品への交換が必要になります。
また、使用するコンロッドにノーマルコンロッド同様の干渉を確認した場合も同様に対応品と交換して下さい。
・TOMEI H断面コンロッドの場合は実施不要。
⑤ N 1シリンダ 下部 (オルタネ タ ブラケ ト取り付け部裏側)
⑤ No.1シリンダー下部 (オルタネーターブラケット取り付け部裏側)
【主な加工箇所】
TOMEI H断面コンロッドを装着する場合、使用するブロックによって上記部分が干渉する物があります。
使用するブロックとのクリアランスが1mm以下の場合は左図箇所の逃げ加工をリューター等で実施してください。
・ノーマルコンロッドを使用する場合は実施不要。
・使用するコンロッドによっては同様のクリアランスを確認し、必要に応じて加工を実施。
