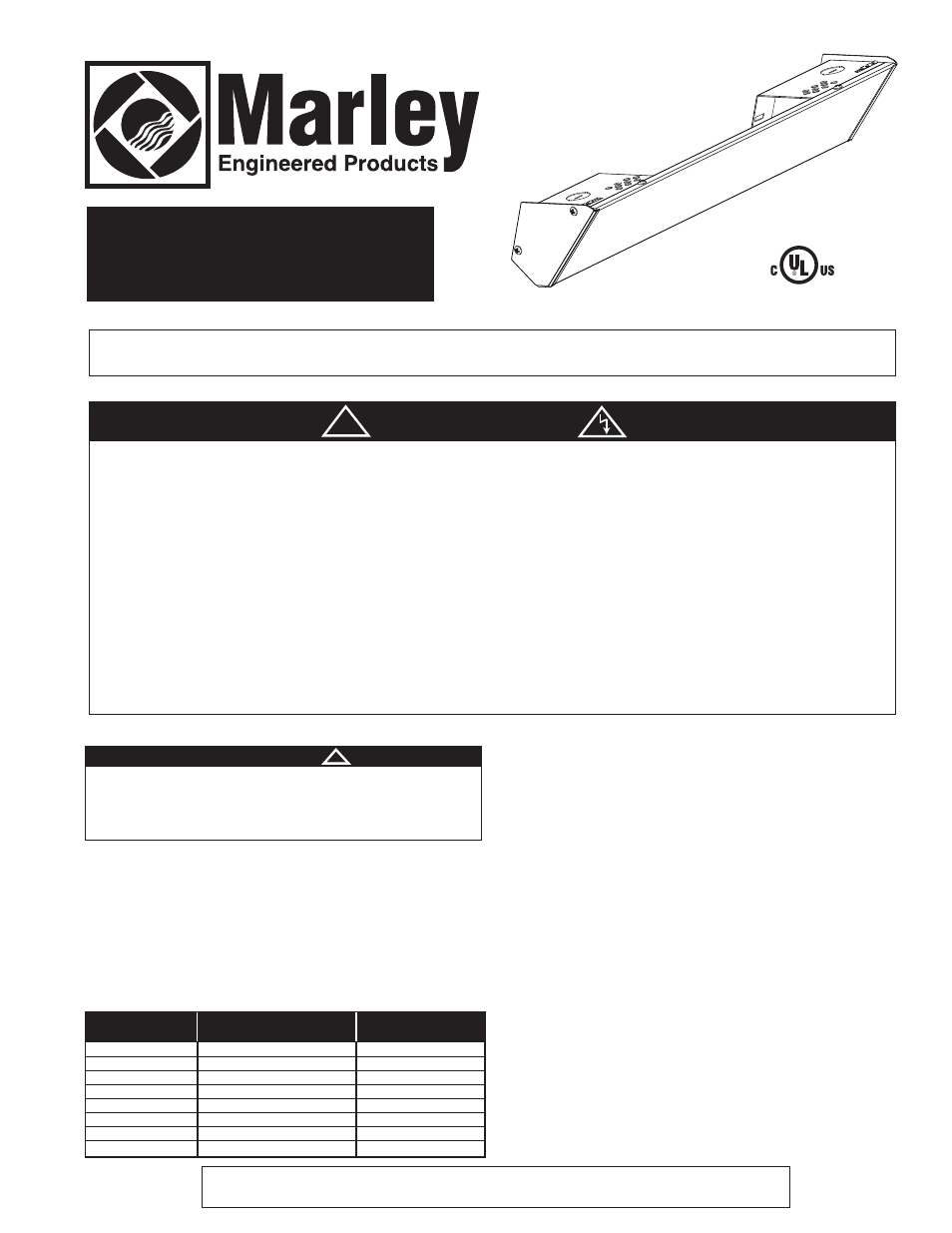

APPAREIL DE
CHAUFFAGE ENCASTRÉ
Modèle D
À lire attentivement – Ces instructions sont écrites pour vous aider à éviter
les difficultés qui pourraient survenir durant l’installation des radiateurs. Le
fait d’étudier ces instructions d’abord peut vous économiser pas mal de
temps et d’argent. Observez les procédures qui suivent et vous réduirez la
durée d’installation à un minimum.
POUR RÉDUIRE LES RISQUES D’INCENDIE ET D’ÉLECTROCUTION :
1. Débranchez toute alimentation secteur allant au chauffage au niveau du
panneau de distribution en amont avant tout câblage ou toute interven-
tion dessus.
2. Tout le câblage doit être en conformité avec les normes électriques
locales ou nationales, et le chauffage doit être relié à la terre.
3. Comparez le secteur disponible pour alimenter le chauffage avec les
spécifications portées sur sa plaque signalétique avant de l’alimenter.
4. L’appareil de chauffage est très chaud quand il fonctionne. Pour ne pas
vous brûler, évitez tout contact de la peau nue avec ses surfaces.
5. N’insérez pas et ne laissez pas entrer d’objets étrangers dans les ouver-
tures de ventilation ou d’évacuation car cela pourrait provoquer électro-
cution, début d’incendie ou dommages à l’appareil.
6. Ne bloquez en aucune façon les entrées ou sorties d’air. Maintenez les
matériaux combustibles, comme palettes, draperies, etc., à l’écart du
chauffage. Ne l’installez pas derrière porte, meuble, chiffons ou boîtes.
7. Un chauffage comporte à l’intérieur des pièces brûlantes, produisant
arcs et étincelles. Ne l’utilisez pas dans des zones où essence, peinture
ou liquides inflammables sont utilisés ou entreposés.
8. N’utilisez ce chauffage que comme décrit dans ce manuel. Tout autre
usage non recommandé par le constructeur peut amener incendie,
électrocution ou blessures physiques.
9. Le chauffage n’est pas approuvé pour une utilisation en atmosphères
corrosives, comme les environnements marins, les serres et les
entrepôts chimiques.
Instructions d’installation et d’entretien
CONSERVEZ CES INSTRUCTIONS
! AVERTISSEMENT
FILE #E21609
Brevet en attente
GÉNÉRALITÉS
Quand vous installez 2 chauffages ou plus sur une cloison :
1. Montez-les en les espaçant suffisamment, comme montré au
Tableau 1.
2. Installez une plaque optionnelle d’assemblage RCCSPC (si vous
le souhaitez) en suivant les instructions fournies avec.
Quand vous montez des chauffages bout à bout, prévoyez l’ajout d’un
maximum de dilatation de chaque appareil et fournissez cet espace-
ment entre deux extrémités consécutives.
MONTAGE DE L’APPAREIL DE CHAUFFAGE
Pour les chauffages de 450 à 1 200 watts :
1. Sélectionnez la distance de montage correct depuis le matériau
du plafond suivant la Figure 1. En utilisant le Tableau 1 déter-
minez l’entraxe des supports muraux d’extrémités pour le modèle
spécifique (puissance) à monter. Divisez cette valeur par 2 pour
déterminer l‘emplacement approximatif de montage du support
mural central. Marquez ces emplacements sur la cloison choisie.
Positionnez un goujon au plus Utilisez-le pour l’emplacement du
support au plus près du marquage du marquage mural central
(oubliez le marquage initial précédent). Assemblez les supports
muraux d’extrémité comme montré en Figure 3.
2. Utilisez le gabarit (fourni), alignez son haut avec le plafond et
centrez les trous pré-enfoncés avec les marquages de supports
sur la cloison. Choisissez les trous de support appropriés
(extrémité ou milieu), marquez les emplacements pilotes de trous
de supports en utilisant les trous pré-enfoncés sélectionnés four-
nis avec le gabarit. Avec les fixations fournies, montez les sup-
ports muraux d’extrémité et le support mural central sur la cloi-
son. En utilisant un mètre, déterminez la distance entre le centre
(fente) du support mural d’extrémité de gauche et le crochet du
support mural central. Ajoutez-y 3-5/8" (9,2 cm) et reportez-le
pour l’emplacement du support central sur l’appareil de chauffage
encastré.
3. Orientez l’appareil de chauffage intégré face en bas sur une sur-
face plane. En utilisant la valeur enregistrée à l’étape 2, mesurez
la distance depuis l’extrémité gauche du chauffage et marquez
l’emplacement sur la surface arrière du panneau. Glissez le sup-
port central sur la position marquée du panneau, en alignant le
centre du support avec ce marquage.
1. LE CHAUFFAGE DOIT ÊTRE MONTÉ À AU MOINS 183 CM (6’) AU-DESSUS DU
PLANCHER POUR ÉVITER UN CONTACT ACCIDENTEL.
2. POUR ÉVITER UNE POSSIBLE SURCHAUFFE ET SES DOMMAGES,
REPORTEZ-VOUS AUX FIGURES 1 ET 4 POUR LES EXIGENCES D’ESPACE-
MENT PAR RAPPORT AU DESSUS, AU DESSOUS ET AUX CÔTÉS.
ATTENTION !
PUISSANCE
WATTS
MAXIMUM DE DILATATION ENTRAXE ENTRE 2
PRÉVUE ENCASTRAGES
450
600
750
900
1050
1200
1500
1800
1/8” (4mm)
1/4” (7mm)
1/2” (13mm)
3/4” (19mm)
7/8” (23mm)
1-1/8 (29mm)
1-3/8 (35mm)
1-1/2” (38mm)
27.75” (705mm)
40.75” (1,035mm)
52.75” (1,340mm)
64.75” (1,645mm)
76.75” (1,949mm)
87.75” (2,229mm)
111.75” (2,838mm)
125.75” (3,194mm)
Tableau 1
