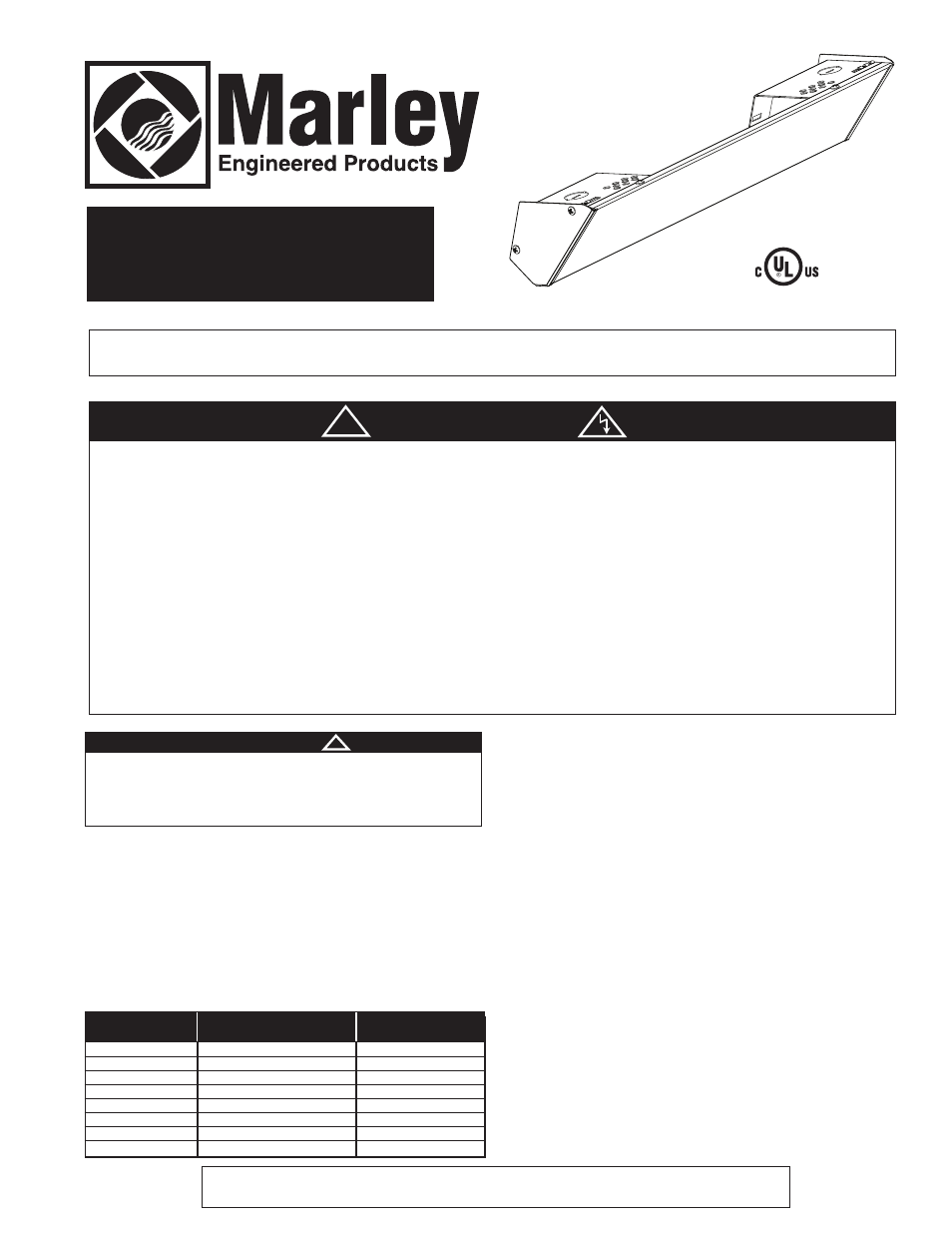

CALEFACTOR
ESQUINERO DE TECHO
Modelo D
Lea cuidadosamente – Estas instrucciones están escritas para ayudarle a
superar las dificultades que podrían aparecer durante la instalación de cale-
factores. El estudio previo de estas instrucciones puede ahorrarle consid-
erable tiempo y dinero en el futuro. Observe los procedimientos que
siguen, y reducirá el tiempo de montaje a un mínimo.
PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO:
1. Antes de proceder a tareas de conexionado o de reparación del calefac-
tor, desconecte toda la alimentación eléctrica que llega al mismo desde
el tablero principal de servicio.
2. Todo el conexionado debe hacerse de conformidad con los Códigos
Eléctricos nacionales y locales, y el calefactor debe estar conectado a
tierra.
3. Antes de aplicar alimentación eléctrica, verifique que la tensión de ali-
mentación provista al calefactor sea compatible con la tensión nominal
impresa en la placa de características del mismo.
4. Cuando está en funcionamiento, el calefactor está muy caliente. Para
evitar quemaduras, no deje que su piel haga contacto directo con las
superficies calientes.
5. No inserte ni permita que entren objetos extraños en ninguna abertura
de ventilación o de descarga, porque esto puede ser causa de choque
eléctrico, incendio o daño al calefactor.
6. No bloquee de ningún modo las entradas o la descarga de aire.
Conserve los materiales combustibles como cajones, cortinados, etc.,
alejados del calefactor. No lo instale detrás de puertas, muebles,
toalleros o cajas.
7. Un calefactor tiene en su interior piezas calientes, y piezas en donde se
producen arcos o chispas. No lo utilice en áreas en las que se utilice o
almacene gasolina, pintura o líquidos inflamables.
8. Utilice este calefactor únicamente en la forma prevista en este manual.
Cualquier otra forma de uso no recomendada por el fabricante puede ser
causa de incendio, choque eléctrico o daños personales.
9. Este calefactor no está aprobado para su uso en atmósferas corrosivas
tales como áreas marítimas, invernaderos o lugares de almacenamiento
de productos químicos.
Instrucciones de instalación y mantenimiento
GUARDE ESTAS INSTRUCCIONES
! ADVERTENCIA
REGISTRO Nº E21609
Patente en trámite
GENERALIDADES
Al instalar dos o más calefactores a lo largo de una pared:
1. Monte los calefactores dejando un espacio adecuado entre ellos,
tal como lo indica la Tabla 1.
2. Si lo desea, puede instalar la Placa de Unión opcional RCCSPC
siguiendo las instrucciones que se proveen con ella.
Al montar calefactores adyacentes (extremo a extremo), agregue la
‘máxima expansión admisible’ de cada calefactor, y prevea ese espa-
cio libre entre los extremos de las unidades. Vea la Tabla 1.
MONTAJE DEL CALEFACTOR
Para calefactores de 450 a 1200 watts:
1. Seleccione la distancia correcta de montaje para el material del
cielorraso, de acuerdo con la Figura 1. Mediante la Tabla 1, deter-
mine la distancia entre centros de los soportes extremos de pared
según la potencia en watts del modelo particular que se va a mon-
tar. Divida este valor por 2 para determinar la ubicación aproximada
de montaje del soporte central de pared. Marque estas ubicaciones
en la pared elegida. Localice un travesaño cercano a la marca para
el soporte central de pared. Use este travesaño para la ubicación
del soporte (no tenga en cuenta la marca original mencionada
antes). Arme los soportes extremos de pared como se indica en la
Figura 3.
2. Usando la plantilla provista, alinee el extremo superior de la misma
con el cielorraso, y el centro de los agujeros preperforados con las
marcas de los soportes sobre la pared. Eligiendo los agujeros ade-
cuados de ubicación de los soportes (extremos y central), marque
las ubicaciones de los agujeros de guía para los soportes usando
los agujeros preperforados de la plantilla seleccionados. Con los
sujetadores provistos, monte en la pared los soportes extremos
armados y el soporte central. Mediante una cinta métrica, determine
la distancia entre el centro (ranura) del soporte extremo de pared
del lado izquierdo y el gancho del soporte central de pared.
Agregue 92 mm (3-5/8 pulgadas) a este valor, y registre el resulta-
do para la ubicación de la escuadra de soporte central en el cale-
factor.
3. Oriente el calefactor con el frente hacia abajo, sobre una superficie
plana protectora. Usando el valor registrado en el paso 2, mida esta
distancia desde el extremo izquierdo del calefactor y marque esta
ubicación en la superficie del dorso del panel. Deslice la escuadra
de soporte central hasta la posición marcada en el panel, alineando
el centro del soporte con esta marca.
1. EL CALEFACTOR DEBE MONTARSE AL MENOS A 1,83 m (6’) POR ENCIMA
DEL PISO, PARA IMPEDIR CONTACTOS ACCIDENTALES.
2. PARA PREVENIR UN POSIBLE SOBRECALENTAMIENTO O DAÑOS DEBIDOS
AL MISMO, OBSERVE LOS REQUISITOS DE ESPACIO LIBRE LATERAL,
SUPERIOR E INFERIOR INDICADOS EN LAS FIGURAS 1 Y 4.
ATENCIÓN !
POTENCIA
(WATTS)
MÁXIMA EXPANSIÓN DISTANCIA ENTRE RANURAS
ADMISIBLE DE MONTAJE (ENTRE CENTROS)
450
600
750
900
1050
1200
1500
1800
1/8” (4mm)
1/4” (7mm)
1/2” (13mm)
3/4” (19mm)
7/8” (23mm)
1-1/8 (29mm)
1-3/8 (35mm)
1-1/2” (38mm)
27.75” (705mm)
40.75” (1,035mm)
52.75” (1,340mm)
64.75” (1,645mm)
76.75” (1,949mm)
87.75” (2,229mm)
111.75” (2,838mm)
125.75” (3,194mm)
Tabla 1
