EMS = CONEXIÓN DEL SISTEMA DE ADMINISTRACION DE ENERGIA (LOS CONTACTOS DEBEN ESTAR CERRADOS PARA LA OPERACION DIURNA)
RFHS = INTERRUPTOR DE VENTILADOR/TEMPERATURA ON - OFF MONTADO A DISTANCIA (SUMINISTRADO LOCALMENTE)
NOTA: SI ESTA INSTALADO EL SISTEMA EMS Y/O EL INTERRUPTOR RFHS SAQUE EL CABLE NARANJA ENTRE C1 Y C4.
PARA EL CONTROL DE SUMINISTRO EXTERNO:
1. SAQUE EL PUENTE AZUL ENTRE C2 Y C3
2. CONECTE EL CONTROL EXTERNO (ALIMENTACION ESTANDAR 24 VCA, OPCIONAL 120 VCA) ENTRE C1 Y C4
S1 = CONMUTADOR SELECTOR DE VENTILADOR/TEMPERATURA ALTO - BAJO AL = LIMITE DE RECONFIGURACION AUTOMÁTICA
S2 = INTERRUPTOR DE INTERBLOQUEO DE LA PUERTA MR = LIMITE DE RECONFIGURACION MANUAL (OPCION INSTALADA EN LA FABRICA)
S3 = VENTILADOR/CALOR INTERUPTOR DE ENCENDIDO-APAGADO T = TERMOSTATO DE UN SOLO POLO INCORPORADO O MONTADO A DISTANCIA
(OPCION INSTALADA EN LA FABRICA) FAOS = INTERRUPTOR DE CONEXIÓN AUTOMATICA DEL VENTILADOR
NSB = RELE DE APAGADO NOCTURNO (OPCION INSTALADA EN LA FABRICA) (INCORPORADO = OPCION INSTALADA EN LA FABRICA)
(MONTADO A DISTANCIA = OPCION INSTALADA LOCALMENTE)
FDR = RELE DE RETARDO DEL VENTILADOR
FAOR = RELE DE CONEXIÓN AUTOMATICA DEL VENTILADOR
(OPCION INSTALADA EN LA FABRICA)
1609-2081-020
NARANJA
OPCIONAL AMORTIGUADOR
DE AIRE EXTERIOR DE 100%
CERRADO
MOTOR AMOR-
TIGUADOR
ABIERTO
CIRCUITO EXTERNO
DE APAGADO NOC-
TURNO
EL RELE DEBE
ESTAR ENERGIZADO
PARA LA OPERACION
DIURNA
AZUL
ALIMENTACION DE ENERGIA ELECTRICA
INTERRUPTOR AUTO-
MATICO DE CIRCUITO
OPCIONAL
INTERRUPTOR DE
DESCONEXION
OPCIONAL
20
CABLEADO
VEA LOS PASOS 1, 2 Y 3 DE "ADVERTENCIAS" EN LA
PAGINA 1 DE ESTAS HOJAS DE INSTRUCCIONES.

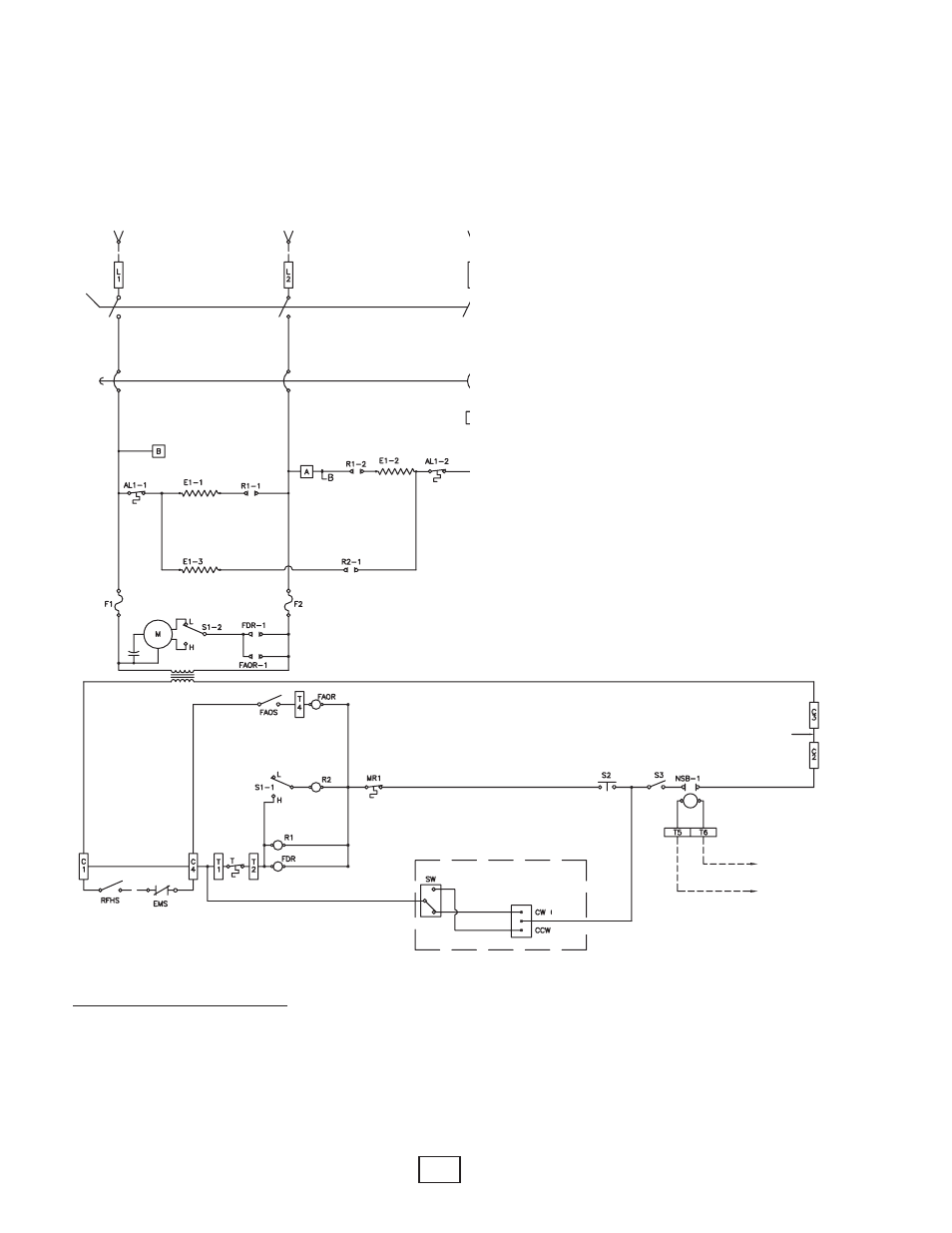

1. En la Figura 4 se muestra un diagrama de cableado típico.
2. Para ver el cableado real de su equipo, consulte el diagra-
ma ubicado en el interior de la cubierta frontal del mismo.
3. Todo el cableado local debe ser para 75 °C como mínimo.
PARA CONVERTIR LOS CALEFACTORES
DE 208, 240, 480 Y 600 V
Y DE 5 Y 10 Kw EN EXISTENCIA
de trifásicos a monofásicos
1. Saque la cubierta frontal.
2. Refiérase al diagrama de cableado ubicado dentro de
la cubierta frontal.
NOTA: El bloque de terminales y los cables que se
deben cambiar están ubicados en un conducto para
cables, sobre el alojamiento del ventilador, a mano
derecha.
3. Saque los dos tornillos que sostienen la cubierta del
conducto para cables sobre el panel del ventilador.
4. Para sacar la tapa del conducto para cables, gírela
hacia arriba y afuera.
5. El bloque de terminales está ubicado dentro del con-
ducto para cables.
6. Coloque los cables según el diagrama de cableado
dentro del panel frontal.
7. Reinstale la tapa del conducto para cables y vuelva a
colocar los tornillos.
8. Reinstale la cubierta frontal.
DIAGRAMA DE CABLEADO TIPICO
Vea el diagrama de cableado en el interior de la cubierta
frontal del calefactor.
