3. Câblage de lʼalimentation électrique
REMARQUE : Volume du compartiment de câblage - 1950 cm 3 .
a. Passer un câble dʼalimentation dans la zone du coin
droit supérieur du cadre de fixation.
REMARQUE : Si le câblage doit passer dans le mur, couper un
trou dans la zone du haut du boîtier mural. Passer le fil dʼali-
mentation dans ce trou. Puis enlever la découpe du haut du
boîtier et aller à lʼétape C.
b. Enlever la découpe sur le dessus du cadre.
c. Passer le câble dʼalimentation dans le cadre, en laissant
152 mm de fil de connexion à lʼintérieur du boîtier inté-
rieur.
d. Insérer le câble dʼalimentation dans le collier de câble,
en laissant au moins 152 mm de fil dépasser dans le boî-
tier. Connecter les fils dʼalimentation aux fils bleus de
lʼinterrupteur de mise hors-circuit avec des connecteurs
de fil (voir le schéma de câblage page 3).
e. Mettre le boîtier à la terre en connectant le fil de terre de
lʼalimentation à la vis verte de mise à la terre située en
haut à lʼintérieur du boîtier.
Installation du radiateur et de sa grille
Lorsque le boîtier mural est complètement installé et quʼaucu-
ne autre saleté de construction nʼest supposée être produite,
nettoyer les débris du boîtier mural, sortir le radiateur de son
carton puis consulter la figure 4 et procéder de la manière sui-
vante :
1. Insérer le radiateur dans le boîtier mural, plaçant les
quatre trous de fixation (avec les fentes en trou de ser-
rure) sur les vis dans le boîtier. Serrer fermement toutes
les vis.
2. En cas dʼutilisation de cadre de fixation en surface, sʼas-
surer que le cadre soit àniveau avec les quatre languet-
tes de radiateur avant de serrer les vis.
3. Connecter les fils de un câble dʼalimentation jusquʼaux
fils de connexion de la radiateur. Voir le schéma de
câblage de la colonne suivante.
4. Tourner le thermostat à fond dans le sens inverse des
aiguilles dʼune montre.
5. Fixer la grille avec les quatre (4) longues vis fournies.
Les vis se vissent dans les trous sur les parois latérales
du boîtier arrière.
6. Pousser le bouton de thermostat sur lʼarbre de thermos
tat.
Utilisation
1. Tourner le bouton du thermostat à fond dans le sens des ai-
guilles dʼune montre. Ceci doit activer les éléments chauf-
fants et le ventilateur, faisant sortir de lʼair chaud des ouver-
tures en bas de la grille.
2. Après vérification du fonctionnement, tourner le bouton du
thermostat à la position désirée pour obtenir un confort
ambiant.
REMARQUE : Pour obtenir de meilleurs résultats, le radiateur
doit être laissé sur la position MARCHE en permanence pen-
dant la saison de chauffage parce que le thermostat, lorsquʼil
est bien réglé, maintient la température désirée.

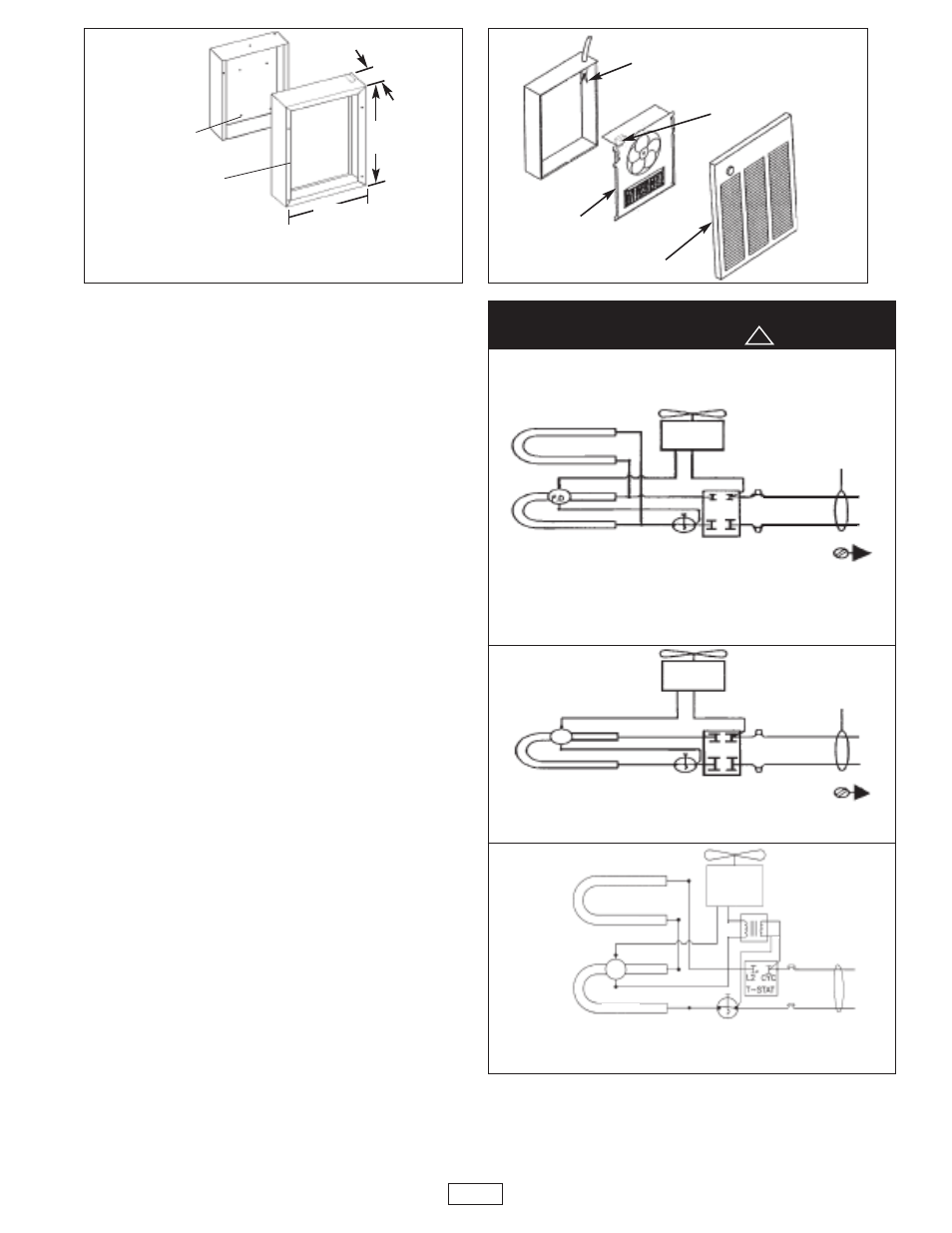

Fig. 3 : Installation de fixation en surface
Fig. 4
ACCROCHER LE CADRE
SUR LE BOÎTIER ARRIÈRE
15-5/32"
(385mm)
19"
(482mm)
3-13/16"
(97mm)
FIXER LE BOÎTIER
ARRIÈRE AU MUR AVEC
LES TROUS DE FIXATION
ARRIÈRE
EMPLACEMENT DU THERMOSTAT
FILS DʼALIMENTA-
TION
RADIATEUR
BOÎTIER
MURAL
ENCASTRÉ
3
4800, 4000, & 3000 WATT RADIATEURS
208V, 240V, OR 277V (Les radiateurs à puissance complète peuvent être conver-
tis à demi-puissance en fetirant le fil jarretièr rouge reliant les bornes éléments
supérieurs et inférieurs.)
POUR ASSURER UN FONCTIONNEMENT CORRECT DU VENTILATEUR,
LETHERMOSTAT NE DOIT PAS METTRE EN MARCHE ET ARRÊTER EN PER-
MANENCE LE VENTILATEUR. SUIVRE PRÉCISÉMENT LE SCHÉMA DE
CÂBLAGE.
4800, 4000, & 3000 WATT RADIATEURS
2000 & 1500 WATT RADIATEURS
208V, 240V, OR 277V
347V, 600V
Schémas de câblage (Phase1)
ATTENTION
MOTEUR DE
VENTILATEUR
CÂBLAGE DE
CHAMP
ÉLÉMENTS
ROUGE
ÉLÉMENTS
RÉINITIALISATION
MANUELLE
TERRE
MOTEUR DE
VENTILATEUR
MOTEUR DE
VENTILATEUR
CÂBLAGE DE
CHAMP
ÉLÉMENTS RÉINITIALISATION
MANUELLE
RÉINITIALISATION
MANUELLE
TERRE
ÉLÉMENTS
ÉLÉMENTS
L2 CYC
L1 OFF
L2 CYC
L1 OFF
!
