Installation de boîtier mural encastré dans
une construction neuve
1. Fixation du boîtier mural (voir la figure 1)
a. Placer le boîtier mural entre deux poutres murales
espacées de 460 mm centre à centre à la hauteur de
fixation désirée mais pas à moins de 203 mm du sol
ou du mur adjacent.
b. Aligner le boîtier mural pour que le bas et les côtés
soient au ras de la surface finie du mur (le bord
supérieur du boîtier mural doit dépasser dʼenviron
13 mm de la surface finie du mur).
c. Bloquer le boîtier en position avec des vis à bois ou
des clous conformément à la figure 1.
2. Câblage de lʼalimentation électrique (voir la figure 1)
REMARQUE : Volume du compartiment de câblage –
1950 cm 3 .
a. Passer un câble dʼalimentation dans la découpe du
coin supérieur droit du boîtier.
b. Installer un collier de câble dans la découpe en haut
du boîtier mural.
c. Insérer le câble dʼalimentation dans le collier de câ
ble, en laissant au moins 152 mm de fils de conne-
xion dépasser à lʼintérieur du boîtier. Connecter les
fils de connexion bleus de lʼinterrupteur de mise hors-
circuit sur les fils dʼalimentation avec des connecteurs
de fil (voir le schéma de câblage page 3).
d. Mettre le boîtier à la terre avec la vis verte située sur
le bord supérieur intérieur du boîtier.
Installation du boîtier mural encastré dans
une construction existante
1. Faire une ouverture murale de 362 mm de large par
470 mm de haut à la hauteur de fixation désirée, mais
pas à moins de 203 mm des murs adjacents ou le
plancher et à plus de 915 mm du plafond. (Voir la figure
2.)
2. Câblage de lʼalimentation électrique
REMARQUE : Volume du compartiment de câblage – 1950 cm 3 .
a. Passer un câble dʼalimentation dans la zone au-dessus
du haut de lʼouverture murale.
b. Installer un collier de câble dans la découpe en haut du
boîtier mural.
c.Insérer le câble dʼalimentation dans le collier de câble,
en laissant au moins 152 mm de longueur de câble à
lʼintérieur du boîtier. Connecter les fils dʼalimentation
électrique aux fils bleus de lʼinterrupteur de mise hors-
circuit avec des connecteurs de fil (voir le schéma de
câblage de la page 3)
d. Mettre le boîtier à la terre avec la vis verte située sur
le bord supérieur intérieur du boîtier.
3. Fixation du boîtier mural
a. Placer le boîtier mural dans lʼouverture murale au ras
de la surface murale finie sur le bas et les côtés du
boîtier. (le bord supérieur du boîtier mural doit dépasser
dʼenviron 13 mm de la surface murale finie).
b. Bloquer le boîtier mural en place avec des vis à bois ou
des clous.
REMARQUE : Pour le classement par taille correct de fil,
référez vous svp au code électrique national, la section 310.
Seulement l'utilisation au moins 75° évalué par fil de cuivre C
n'emploient pas le fil d'alluminum avec cette unité.
Installation du boîtier avec cadre
de fixation en surface
(voir figure 3).
1. Bloquer le boîtier arrière au mur (avec les découpes dans
le coin supérieur droit) en utilisant des vis et des chevilles.
2. Accrocher le cadre de fixation en surface sur le boîtier ar-
rière. Sʼassurer que le bord arrière du cadre de fixation en
surface soit au ras contre le mur.
REMARQUE : Si le radiateur se trouve dans une zone de
grand passage, où il peut être soumis à du vandalisme ou à
des abus, veiller soigneusement à ce que le boîtier soit ferme-
ment fixé au mur.
IMPORTANT
ATTENTION
AVERTISSEMENT
NE PAS INSTALLER LE RADIATEUR TÊTE EN BAS OU
DE CÔTÉ.
NE PAS UTILISER LE RADIATEUR SANS LA GRILLE.
POUR FIXATION MURALE UNIQUEMENT. NE PAS INS-
TALLER LE RADIATEUR À MOINS DE 203 mm DU SOL
OU DʼUN MUR ADJACENT. NE PAS INSTALLER LE RA-
DIATEUR À MOINS DE 915 mm DU PLAFOND.

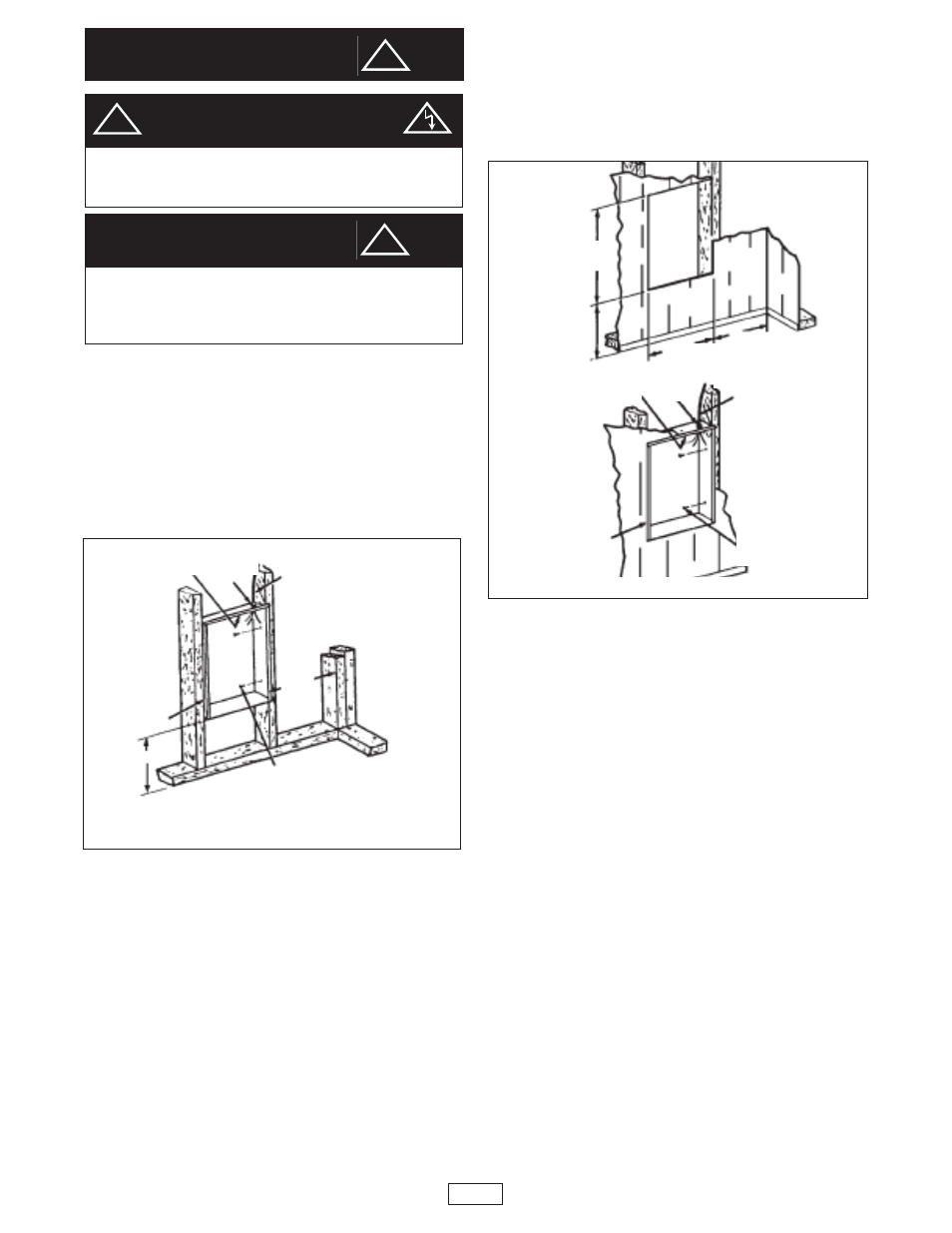

Fig. 1 : Positionnement du boîtier encastré dans une construc-
tion neuve
Fig. 2 : Positionnement du boîtier encastré dans une construction existante
!
!
!
VIS DE MISE
À LA TERRE
COLLIER
DE CÂBLE
BOÎTIER
CLOU OU VIS (2 DE
CHAQUE CÔTÉ)
CÂBLE D’ALIMENTATION
ÉLECTRIQUE
VIS DE MISE
À LA TERRE
COLLIER
DE CÂBLE
CÂBLE D’ALIMENTATION ÉLECTRIQUE
CLOU OU VIS
(2 DE CHAQUE CÔTÉ)
BOÎTIER
2
8” MIN.
(203 mm)
8” MIN.
(203mm )
8” MIN.
(203mm) 8” MIN.
(203mm)
18-1/2” MIN.
(470mm)
14-1/2” MIN.
(362mm)
