CABLEADO
OPERACION
ADVERTENCIA: Riesgo de choque eléctrico. Toda instalación
que incluya calentadores eléctricos debe conectarse a tierra de
acuerdo con el Código Eléctrico Nacional.
1. Todo el cableado debe efectuarse de acuerdo con los
códigos locales y el Código Eléctrico Nacional por una per-
sona calificada según definido en el NEC.
ADVERTENCIA: Usar conductores de cobre solamente.
2. Cablear a la unidad desde la línea de una manera aprobada
para ubicaciones riesgosas. (Ver la advertencia de abajo).

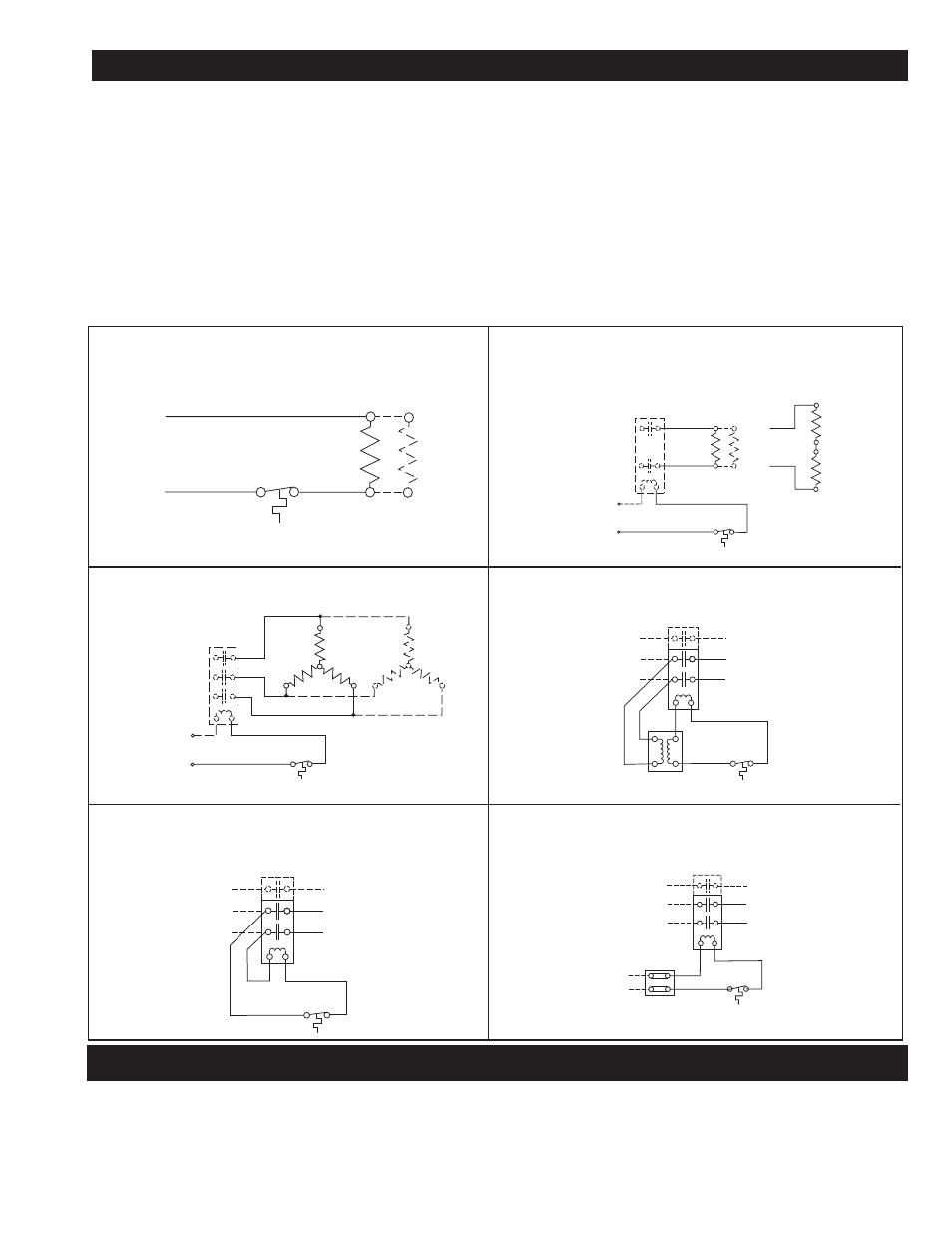

3. Cablear según los diagramas 1 a 6 basado en la clasificación
nominal y las opciones de control listadas en la tabla 2. Para
las especificaciones de amperaje referirse a la Tabla 3.
4. Extraer la cubierta de la caja de conducto para las conex-
iones. Usar cualquiera de las aberturas y taponar la otra
con el tapón provisto.
5. En las unidades monofásicas (excepto de 480V) los calen-
tadores deben cablearse en paralelo, combinando L1 a L1,
L2 a L2 y para una unidad trifásica, L3 a L3. En las
unidades monofásicas de 480V los elementos deben
cablearse en serie.
6. Reensamblar la cubierta con un mínimo de 7 vueltas.
ADVERTENCIA: (Atmósferas de Grupo B) Para prevenir la
combustión en atmósferas de Grupo B, las longitudes de los
conductos no deben exceder 3/4" en tamaño y todos los largos
de conducto de tamaño de 1/2" y mayores deben tener un
adaptador sellador conectado dentro de 2", 6" ó 18" del
armazón del terminal dependiendo del modelo exacto.
Referirse a los datos ubicados en el rótulo del armazón.
PRECAUCION: Los usuarios deben instalar controles adecuados y
mecanismos de seguridad con su equipo calentador eléctrico.
Donde las consecuencias de una falla pueden ser graves, son esen-
ciales los controles auxiliares. La seguridad de la instalación es la
responsabilidad del usuario.
1. No operar el calentador a voltajes en exceso del estampado
en el calentador dado que el exceso de voltaje acortará la
duración del calentador y causará temperaturas elevadas
del elemento las que pueden exceder las temperaturas
permisibles de operación en una atmósfera riesgosa
