El conducto, los conectores del conducto y los sujetadores para
asegurar el calentador al cielo raso se proveen por terceros, en las
instrucciones siguientes.

1. En un banco de trabajo u otra superficie plana, fijar los soportes

de montaje a los extremos de la superficie de cable (ver la Figura
4A) usando pernos, arandelas estrella y tuercas, provistas.

2. Extraer los tornillos (ver la Figura 4) de la parte delantera de la

cubierta de cable, girar hacia atrás la cubierta de cable y extraer
de la base de la cubierta de cable.

3. Montar en el cielo raso los soportes de cubierta de cable/monta-

je y asegurar usando los sujetadores (por terceros)

de un

tamaño suficiente como para sostener el calentador y otros acce-
sorios opcionales usados.

4. Abrir el orificio ciego desde el tope de cualquiera de los extremos

de la cubierta de cable e instalar el conector del conducto y el
conducto.

5. Encaminar el cable de alimentación al calentador.
6. Alinear las aletas en "T" en la base de la cubierta de cable con

las ranuras en la cubierta de cable y suspender el conjunto del
calentador en la cubierta de cable. Permitir que cuelgue abierto.

7. Pasar a la sección de cableado (ver la Figura 6).

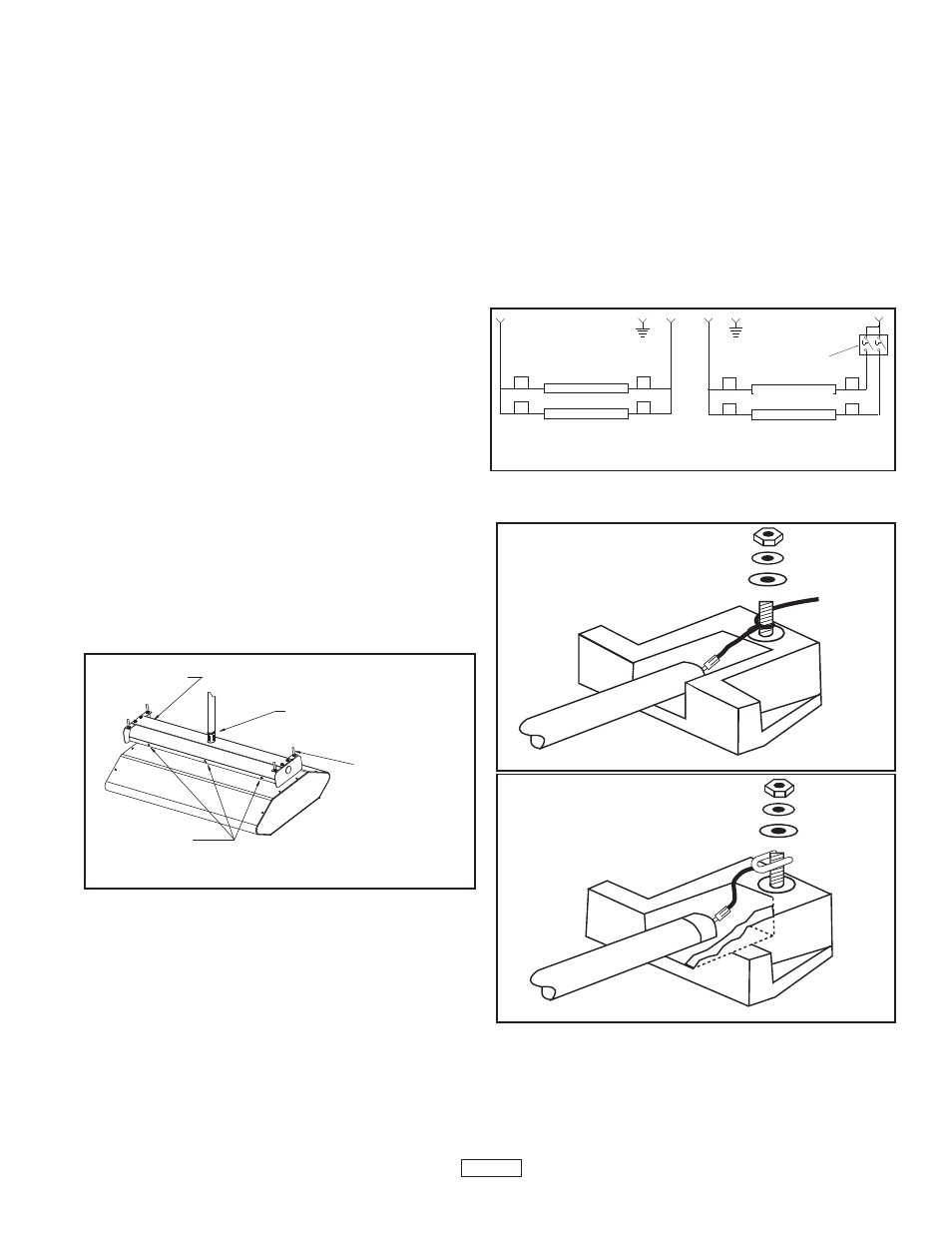

Montaje del conducto (Interior o Exterior)

Referirse a la Figura 5 y proceder como sigue.

El conducto y los conectores del conducto se proveen por terceros
en las instrucciones siguientes.

1. No fijar los soportes de montaje provistos.
2. Montar el conducto provisto de campo a la estructura del edificio,

asegurar usando sujetadores (por terceros) de un tamaño sufi-
ciente como para sostener el calentador y otros accesorios
opcionales usados.

3. Encaminar el cable de alimentación al calentador.

4. Extraer los tornillos (ver la Figura 5) de la parte delantera de la

cubierta de cable, girar hacia atrás la cubierta de cable y extraer
de la base de la cubierta de cable.

5. Abrir el orificio ciego desde el tope de cualquiera de los extremos

de la cubierta de cable e instalar el conector del conducto y el
conducto.

6. Alinear las aletas en "T" en la base de la cubierta de cable con

las ranuras en la cubierta de cable y suspender el conjunto del
calentador en la cubierta de cable. Permitir que cuelgue abierto.

7. Pasar a la sección de cableado (ver la Figura 6).

Cableado

Referirse a la Figura 6 y proceder como sigue.

1. Conectar el cableado del calentador al cableado de suministro de

electricidad según se muestra en la Figura 6.

2. Conectar el cable de conexión a tierra del suministro de electricidad

al cable verde guía de conexión a tierra del calentador.

3. Plegar cuidadosamente los cables en el compartimiento de cables

de manera que no sean presionados por la cubierta del compar-
timiento de cableado.

4. Pivotear el conjunto del calentador hasta que la base del compar-

timiento de cableado gire en su lugar en el compartimiento de
cableado.

5. Asegurar la cubierta del compartimiento de cableado a la base con

los tornillos extraídos previamente.

Instalación de elemento

de lámpara de cuarzo

1. Extraer la cubierta del terminal a cada extremo del artefacto para

obtener acceso a los bloques terminales. Aflojar la tuerca hexagonal
no. 10 en el perno prisionero terminal. A continuación envolver la
guía del elemento alrededor del terminal una vuelta completa según
indicado en la Figura 7. Ajustar la tuerca, asegurándose que haya un
poco de exceso en la guía después de fijar. Cortar y descartar el
exceso de cable.

7

screws for wiring

Remove

Wireway cover

Conduit &
Connector

1/4 (Min)
Solid Steel Rod
Typical 4 Places

Figura 5

Single Stage Control

Two Stage Control

Thermostat

(Field Supplied)

2 Stage

SUPPLY POWER

ELEMENT 1

ELEMENT 2

3

1

4

2

SUPPLY POWER

ELEMENT 2

ELEMENT 1

3

1

4

2

Figura 6

Figura 7

Figura 8

Cubierta de

cable

Conducto y
conector

Varilla sólida de
acero de 1/4 mín.
4 lugares típicos

Extraer los
tornillos para cablear

SUMINISTRO DE

ELECTRICIDAD

SUMINISTRO DE

ELECTRICIDAD

Termostato de 2 etapas

(Provisto de campo)

Control de dos etapas

Control de una etapa

ELEMENTO 2

ELEMENTO 1

ELEMENTO 2

ELEMENTO 1
