Généralités
Ces radiateurs sont conçus pour être montés à l’intérieur sur chaîne
ou sur conduite, ou bien à l’extérieur sur conduite.

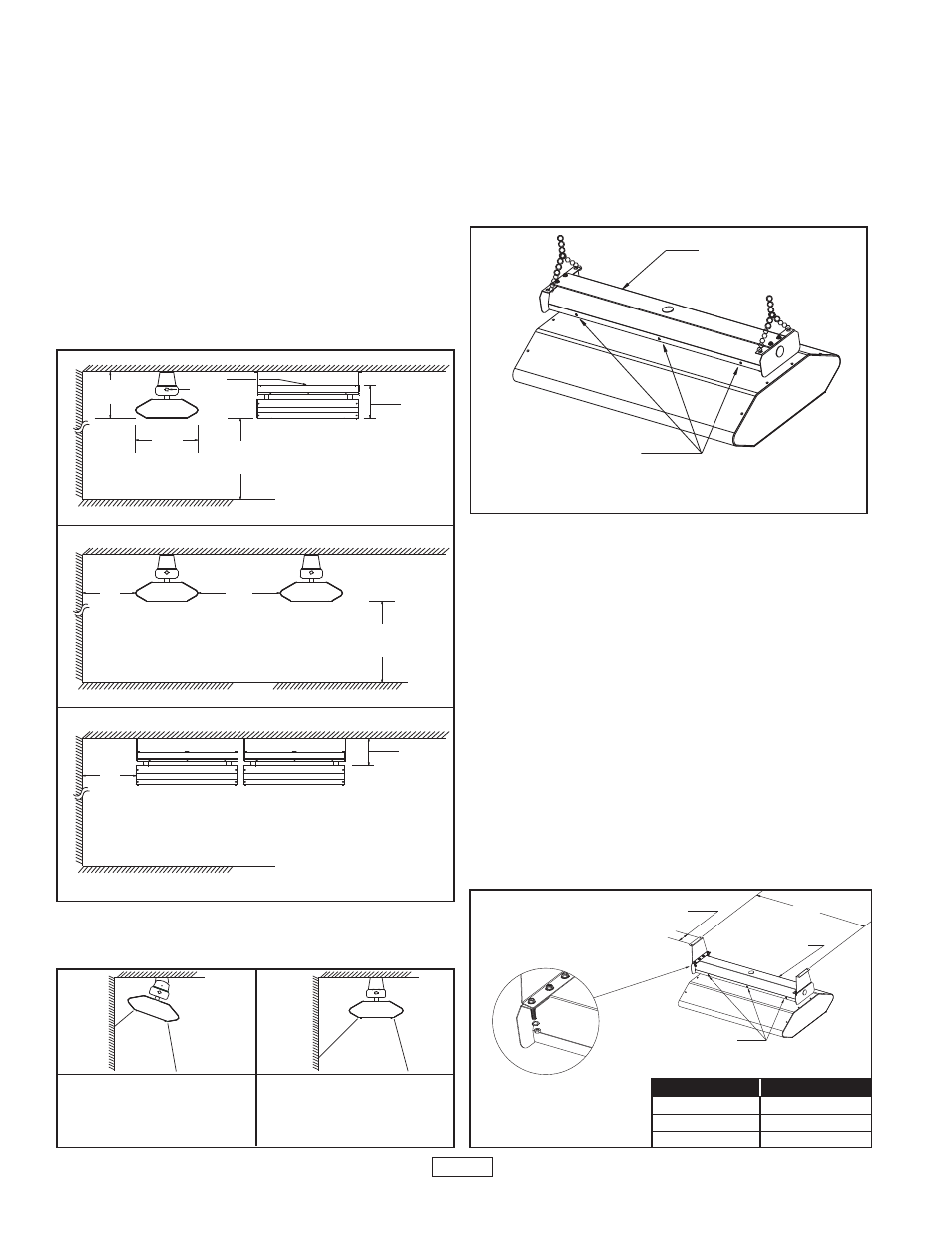

Limitations de montage – Référez-vous à la figure 1 pour les lim-
itations de montage. Observez les dimensions minimum par rapport
au plafond, aux murs, au sol, et aux matériaux combustibles.
Maintenez des distances minimum de :
- 24 pouces (610 mm) par rapport aux surfaces verticales des
murs.
- 36 pouces (914 mm) entre les radiateurs montés côte à côte.
Les radiateurs peuvent être montés en alignement.
- 6 pouces (152 mm) par rapport au plafond.
- 84 pouces (2134 mm) par rapport au sol.
Référez-vous à la Figure 2. Lorsque le radiateur est monté à la dis-
tance minimum par rapport au mur, ne penchez pas le radiateur vers
le mur et ne dirigez pas le radiateur assymétrique du côté du mur.
Les radiateurs sont conçus pour être montés uniquement avec les
éléments en position horizontale sur le plafond, ou bien au mur avec
l’accessoire de montage sur le mur RP-WMB ou RS-WMB.
Référez-vous à la première page pour les informations de sécurité
supplémentaire.
Montage sur chaîne (à l’intérieur seulement).
Référez-vous à la Figure 3 et procédez comme suit.
La conduite, les connecteurs, les chaînes et les crochets ne sont
pas fournis, comme indiqué dans les instructions ci-dessous.
1. N’attachez pas les supports fournis.
2. Attachez les chaînes (non fournies) de chaque côté du cache des
fils comme indiqué sur la Figure 3.
3. Attachez les chaînes (non fournies) au plafond à la hauteur
désirée au-dessus du sol et connectez le point central des
chaînes sur le cache des fils.
4. Retirez les vis (voir Figure 3) de l’avant du cache des fils et lais-
sez le radiateur tourner vers le bas pour le câblage.
5. Retirez la pièce du trou pré-percé du dessus d’un côté du cache
des fils et installez la conduite et son connecteur.
6. Posez le fil d’alimentation jusqu’au radiateur.
7. Procédez à la section Câblage (voir Figure 6).
Montage en surface (intérieur ou extérieur)
Référez-vous à la Figure 4 et procédez comme suit.
CEILING
(194 mm)
7.625"
15" W
A
L
L
(381 mm)
FLOOR
(2134 mm)
MIN.
84"
KNOCK OUT
1/2"
11"
(279 mm)
(610 mm)
W
A
L
L
FLOOR
84"
MIN.
(2134 mm)
24"
MIN.
CEILING
MIN.
(914 mm)
36"
W
A
L
L
FLOOR
CEILING
(152 mm)
6"
MIN.
(610 mm)
MIN.
24"
Figure 1
Do not direct
W
A
L
L
Wrong
asymmetrical beam
towards wall as shown
W
A
L
L
Do not
tilt heater
towards wall as shown
Wrong
Figure 2
10
Wireway cover
Remove
screws for wiring
s
Figure 3
screws for wiring
Remove
Wireway cover
(Typical 4 Locations)
Figure 4A
“A” 2.5
(64 mm)
Figure 4
MODÈLE "A" po. (mm)
RP22 / RS22 24.625 (625)
PR23 / RS23 33.625 (854)
RP24 / RS24 46.625 (1184)
PLAFOND
SOL
M
U
R
TROU
PRÉ-PERCÉ
M
U
R
PLAFOND
SOL
PLAFOND
M
U
R
SOL
Non Non
Ne penchez pas le radiateur
vers le mur.
Ne dirigez pas le
faisceau assymmétrique
vers le mur.
M
U
R
M
U
R
1 Cache des fils
2 Retirez les
vis pour procéder au câblage
Figure 4A (4 emplace-
ments typiques)
Cache des fils
Retirez les vis
pour le câblage
