Leer cuidadosamente - La hoja de instrucciones contiene información
para la instalación y uso apropiados y operación eficiente del calentador
descripto. Leer cuidadosamente este manual antes de la instalación,
limpieza u operación del calentador. El no adherirse a las instrucciones
puede resultar en incendio, choque eléctrico, muerte, lesiones personales
graves o daños a la propiedad. Guardar estas instrucciones y repasar fre-
cuentemente para una operación segura continuada e instrucción de los
usuarios futuros.
PRECAUCION - PARA REDUCIR EL RIESGO DE INCENDIO Y
CHOQUE ELECTRICO:
1. Desconectar la electricidad entrante al calentador en el panel principal
de servicio antes de cablear, instalar elementos, prestar servicio o
desensamblar el calentador.
2. Todo el cableado debe estar de acuerdo con los Códigos Eléctricos
locales y nacionales y el calentador debe conectarse a tierra como pre-
caución contra un posible choque eléctrico.
3. Antes de activar, verificar que el voltaje del suministro eléctrico entrante
al calentador corresponda con la clasificación nominal impresa en la
placa de nombre del calentador.
4. El cable de suministro entrante al calentador debe tener una clasifi-
cación nominal de 90 grados C por lo menos. USAR CABLE DE
COBRE SOLAMENTE.
5. Deben mantenerse las separaciones mínimas según especificadas en
la Figura 1. Mantener el material combustible tal como cajas, cajones,
etc. alejados del calentador.
6. Este calentador no es apropiado para usar en ubicaciones riesgosas
según descriptas por el NFPA. No usar en áreas donde se usan o alma-
cenan pintura, gasolina u otros líquidos inflamables.
7. No usar calentadores de TIPO RP en áreas donde están presentes
agentes corrosivos, tal como áreas de almacenaje marinas, de inver-
naderos o químicas. Los calentadores de TIPO RS son más apropia-
dos para esas aplicaciones.
8. La estructura de montaje y la ferretería de anclaje deben poder sopor-
tar con confianza el peso total del calentador y todos los accesorios
usados. Para el peso del calentador ver la tabla de selección.
9. Este calentador se ha diseñado para montar en el cielo raso (o monta-
je de pared con accesorio - WMB Soporte de Montaje de Pared) sola-
mente. Los elementos deben estar horizontales.

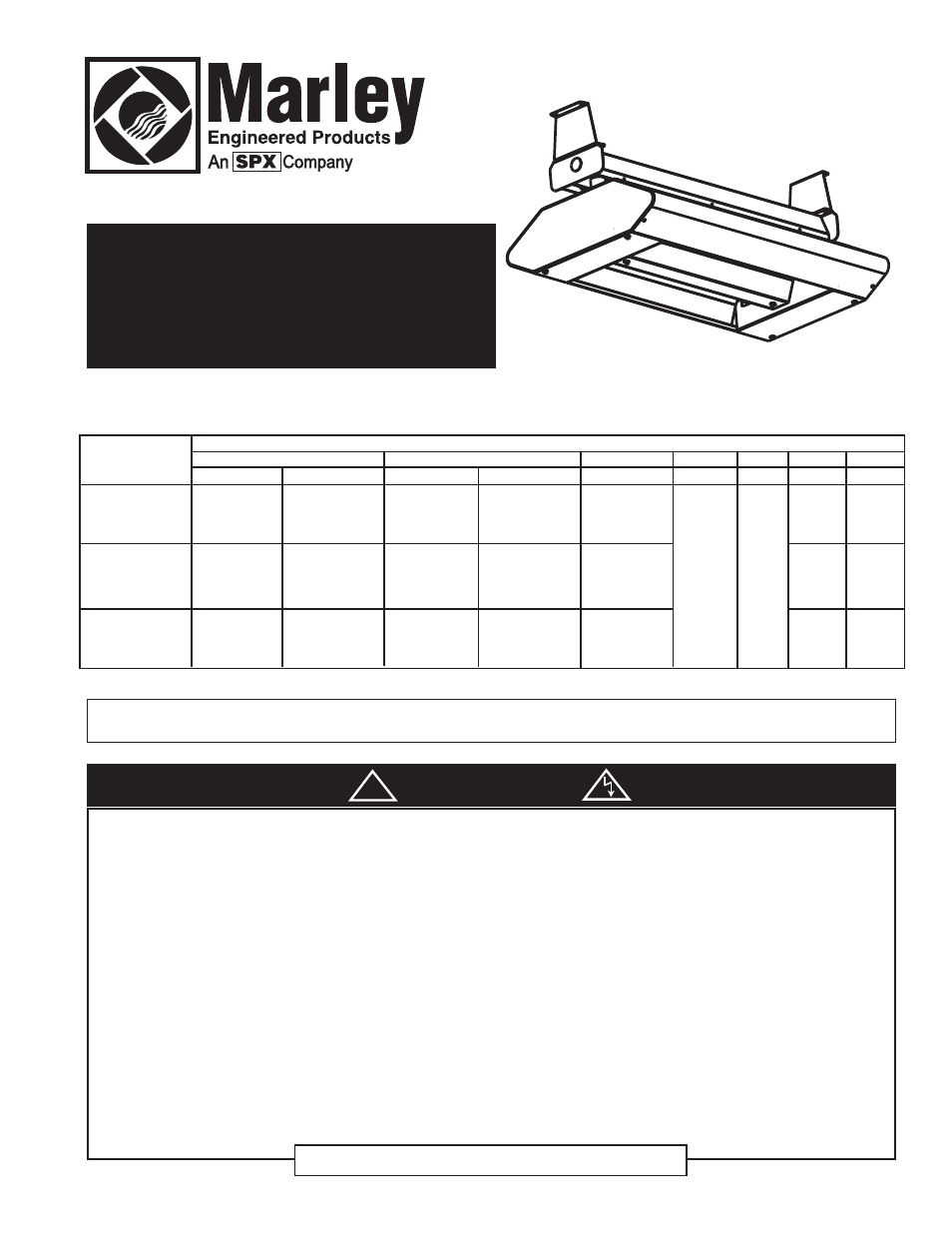

Calentadores infrarrojos
de 2 elementos
Tipo RP2 y RS2
Instrucciones de instalación
ADVERTENCIA !
GUARDAR ESTAS INSTRUCCIONES
TABLA DE SELECCION DEL ARTEFACTO
(Recinto solamente - Seleccionar el elemento apropiado de la tabla de Selección del Elemento)
DISEÑO DEL REFLECTOR DIMENSIONES
30 GRAD. 60 GRAD. 90 GRAD. ALTURA ANCHO LARGO PESO
RECINTO SIMETRICO ASIMETRICO SIMETRICO ASIMETRICO SIMETRICO pulg. (mm) pulg. (mm) pulg. (mm) lbs. (kg)
ACERO PINTADO RP223SA RP223ASA RP226SA RP226ASA RP229SA
24 (610) 19 (8,6)
ACERO INOXIDABLE RS223SA RS223ASA RS226SA RS226ASA RS229SA
ACERO PINTADO RP233SA RP233ASA RP236SA RP236ASA RP239SA
7,125 (181) 15 (381) 33 (838) 24 (10,9)
ACERO INOXIDABLE RS233SA RS233ASA RS236SA RS236ASA RS239SA
ACERO PINTADO RP243SA RP243ASA RP246SA RP246ASA RP249SA
46 (1168) 31 (14,1)
ACERO INOXIDABLE RS243SA RS243ASA RS246SA RS246ASA RS249SA
