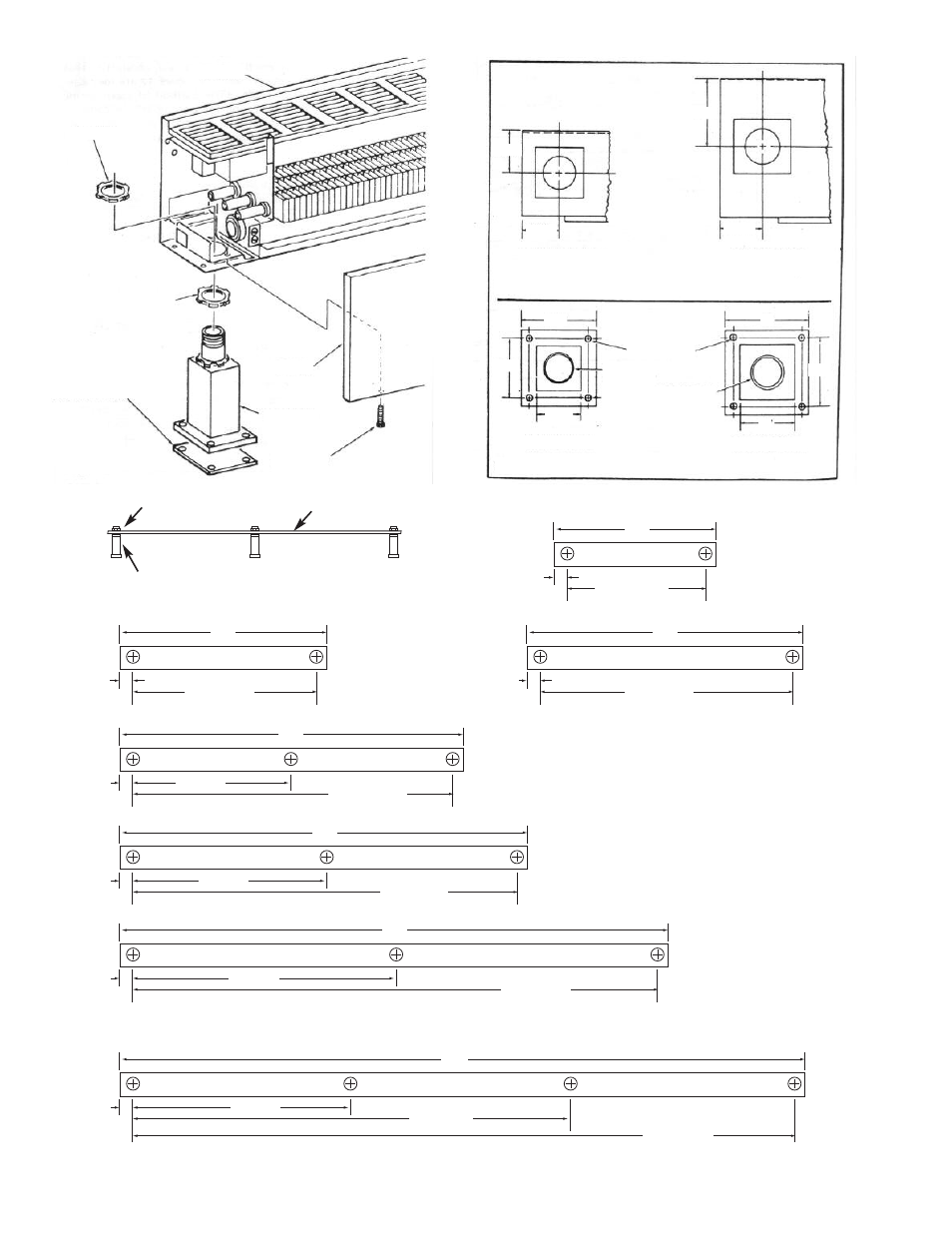

Figura 3b. Detalles del pedestal
PEDESTAL DEL 05A PEDESTAL DEL 07A
Figura 3a. Ubicaciones de pedestales de extremo
PARTE INFERIOR DE
CALEFACTOR 05A
PARTE INFERIOR DE
CALEFACTOR 07A
2.125”
2.75”
1.625”
Tubo rosca-
do de 1”
Orificios de
montaje de
0.250” Diám.
Tubo roscado
de 1-1/4”
3”
2”
2.5”
1-7/16”
1-7/16” 1-9/16”
2-1/2”
Figura 2.
Pedestal
Cubierta
Tornillos de
montaje de
cubierta
Placa (sólo se utiliza cuando
el pedestal no se utiliza para
la entrada de alambres)
Tuerca de
nivelación
Tuerca de fijación
Carcasa
1-7/16” (05A)
1-9/16” (07A)
25-1/8” (05A)
24-7/8” (07A)
28”
Calefactor de
28 pulgadas
1-7/16” (05A)
1-9/16” (07A)
33-1/8” (05A)
32-7/8” (07A)
36”
Calefactor de 3 pies
1-7/16” (05A)
1-9/16” (07A)
45-1/8” (05A)
44-7/8” (07A)
48”
Calefactor de 4 pies
1-7/16” (05A)
1-9/16” (07A)
1-7/16” (05A)
1-9/16” (07A)
1-7/16” (05A)
1-9/16” (07A)
57-1/8” (05A)
56-7/8” (07A)
69-1/8” (05A)
68-7/8” (07A)
93-1/8” (05A)
92-7/8” (07A)
1-7/16” (05A)
1-9/16” (07A)
117-1/8” (05A)
116-7/8” (07A)
76-13/16”
36-13/16”
44-13/16”
32-13/16”
28-13/16”
60”
72”
94”
120”
Calefactor de 5 pies
Calefactor
de 6 pies
Calefactor de 10 pies
Calefactor de 8 pies
Tuerca de fijación
Pedestal
Tuerca de fijación
Instalación típica de pedestal de cale-
factor utilizando plantillas de guía para
mantener el posicionamiento apropia-
do durante el vertido del concreto.
Figura 4.
NOTA: LOS ORIFICIOS EN LAS PLAN-
TILLAS DE GUÍA DEBEN SER DE 1-3/8”
PARA LOS CALEFACTORES 05A, Ó 1-
11/16” PARA LOS CALEFACTORES 07A.
* AL UNIR EXTREMO CON
EXTREMO LOS CALEFACTORES,
DEJE UN ESPACIO DE 1/16”
ENTRE LOS CALEFACTORES
PARA PERMITIR LA EXPANSIÓN.
