About Your System
Back-Panel Features and Indicators

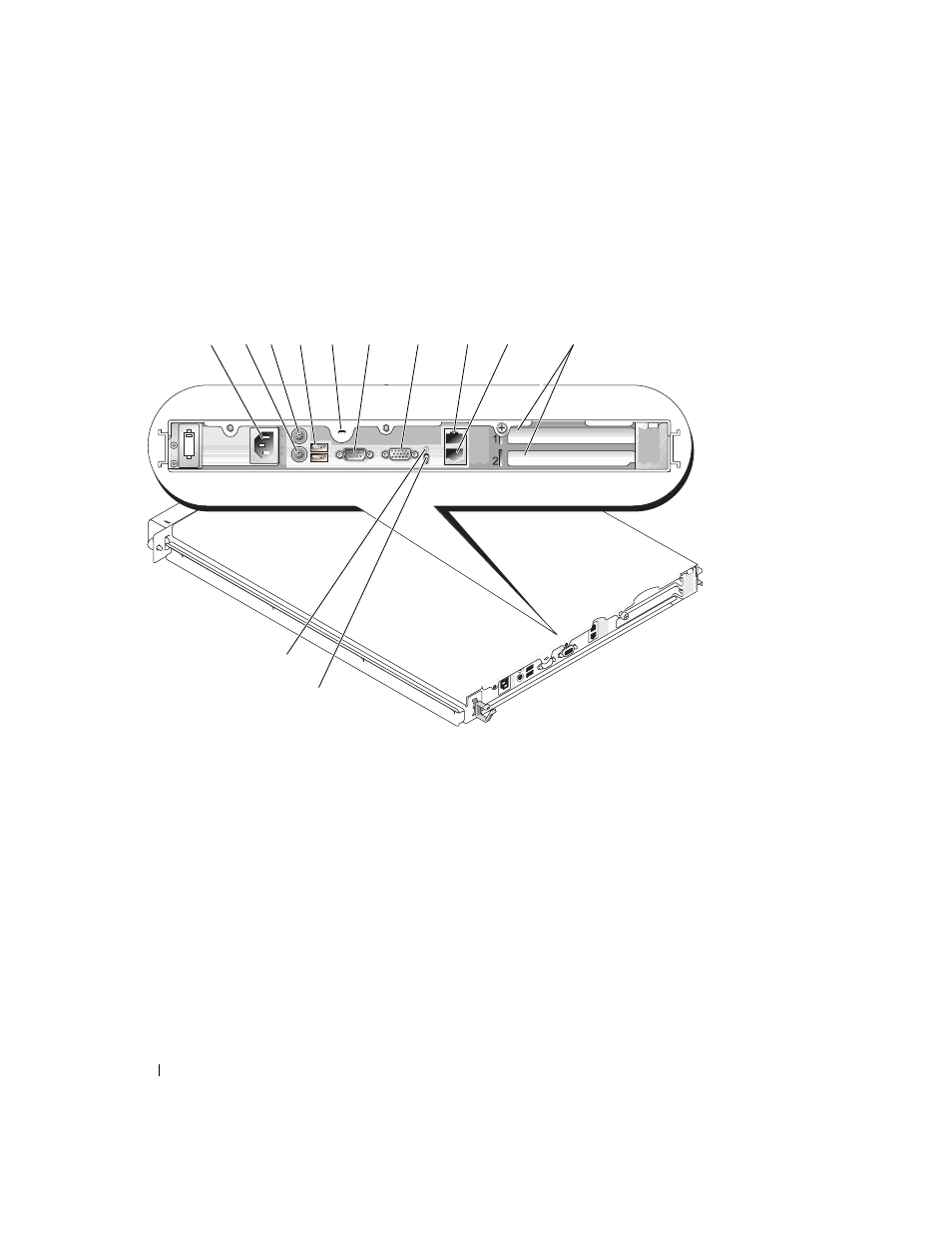

Figure 1-2 shows the controls, indicators, and connectors located on the system's back panel.
Figure 1-2.
Back-Panel Features and Indicators
Connecting External Devices
When connecting external devices to your system, follow these guidelines:
•
Most devices must be connected to a specific connector and device drivers must be installed before the
device operates properly. (Device drivers are normally included with your operating system software or
with the device itself.) See the documentation that accompanied the device for specific installation
and configuration instructions.
1
power supply connector
2
keyboard connector
3
mouse connector
4
USB connectors (2)
5
Kensington lock
6
serial connector
7
video connector
8
NIC1 connector
9
NIC2 connector
10
expansion slots (2)
11
system status indicator
12
system identification button
3
2
4
6
7
10
1
11
12
8
9
5
