Computer orientation, Screw identification, Computer orientation screw identification – Dell Inspiron 630m User Manual
Page 9
Before You Begin
9

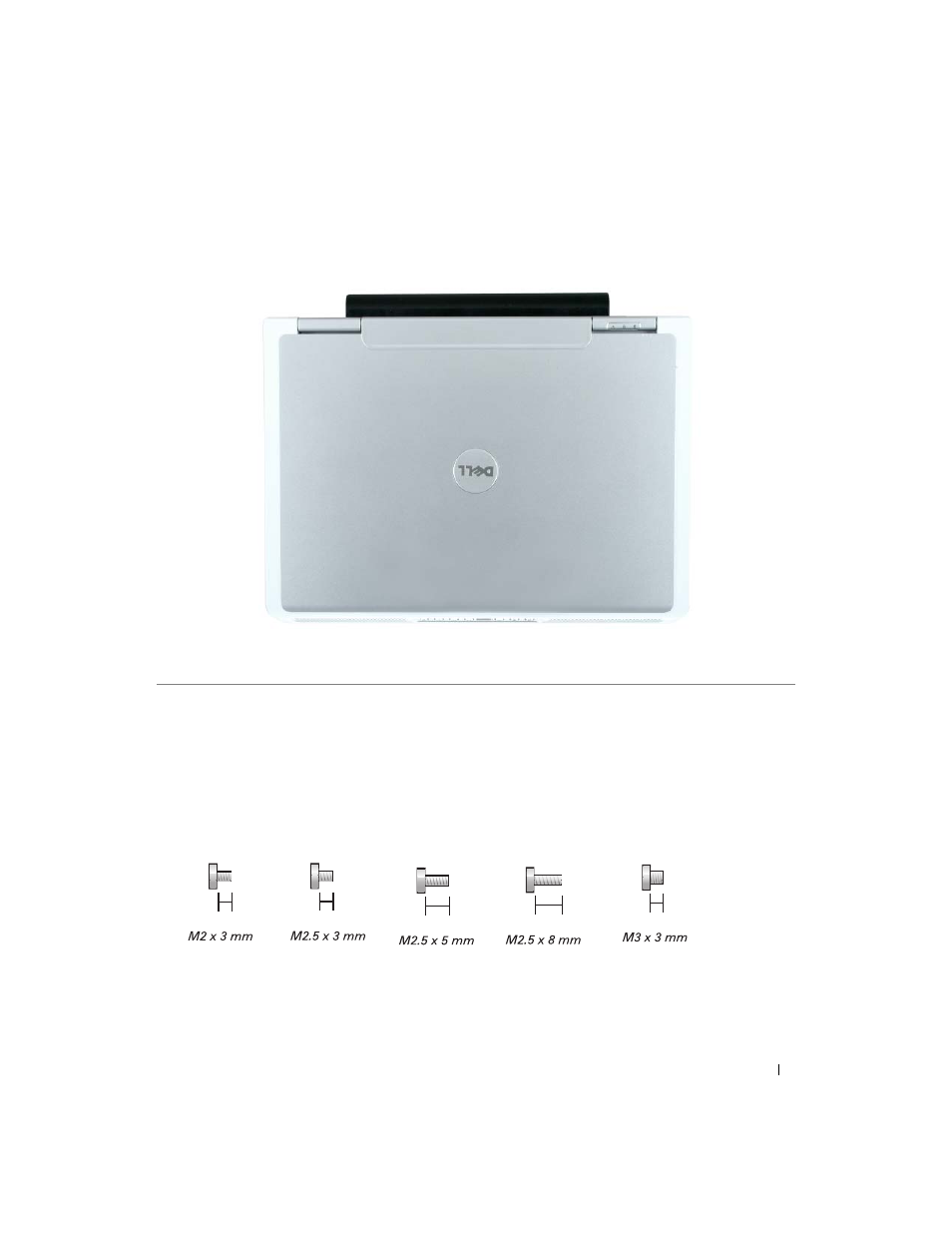

Computer Orientation
Screw Identification
The following chart provides the number of screws used to secure the various system components and
their corresponding sizes. When removing and replacing components, print the screw identification
chart as a placemat to lay out and keep track of the screws.
1
front
2
left
3
back
4
right
1
4
2
3
