Données techniques
OADM 21I
6x80/S14F 6x81/S14F
Plage de mesure MB 100 ... 600 mm 200 ... 1000 mm
Plage Teach-in ≥ 10 mm ≥ 10 mm
Résolution * 1) 0.01 ... 0.25 mm 0.02 ... 0.5 mm
Différence de linéarité * 2) ±
0.07 ...
±
1.0 mm
±
0.11 ...
±
2.0 mm
Temps d’activation * 3) < 4 ms < 4 ms
Lumière ambiante* 4) < 10k Lux < 10k Lux
Coefficient température typ. * 5)
±
0.012%
de MB/°C
±
0.02%
de MB/°C
Source de lumière Diode laser rouge, pulsée
Classse laser 2
Longueur d’ondes 650 nm
Point laser * 6) 2 mm 2 mm
Ligne laser* 7) Hauteur
Largeur
4...13 mm
2 mm
6...20 mm
2.5 mm
Sorties analogiques 4 … 20 mA et 0 … 10 V
Résistance de charge à U-Out > 100 k
Ω
Résistance de charge à I-Out < (+Vs – 6 V) / 0.02 A
Sortie d’alarme PNP / max. 100 mA
Tension de service 12 ... 28 VDC
Consommation en courant < 120 mA, (pour + 24V ~ 40mA)
Protégé contre inversion polarité oui (seulement l’alimentation)
Protégé contre courts circuits ja
Matériau du boîtier Aluminium
Couple de serrage 1.5 Nm
Classe de protection IP 67
Température de service 0 .. +50°C (sans condensatio n)
Température de stockage -20 ... +70°C
*1) et *2) Résolution et différences de linéarité mesurées sur céramique blanche
*3) Le temps de réaction du détecteur est dépendant du pouvoir de réflexion de l’objet à mesurer
*4) lumière solaire admissible sur objet de mesure blanc à l’intérieur de la plage de mesure
*5) en % de la plage de mesure max. / °C

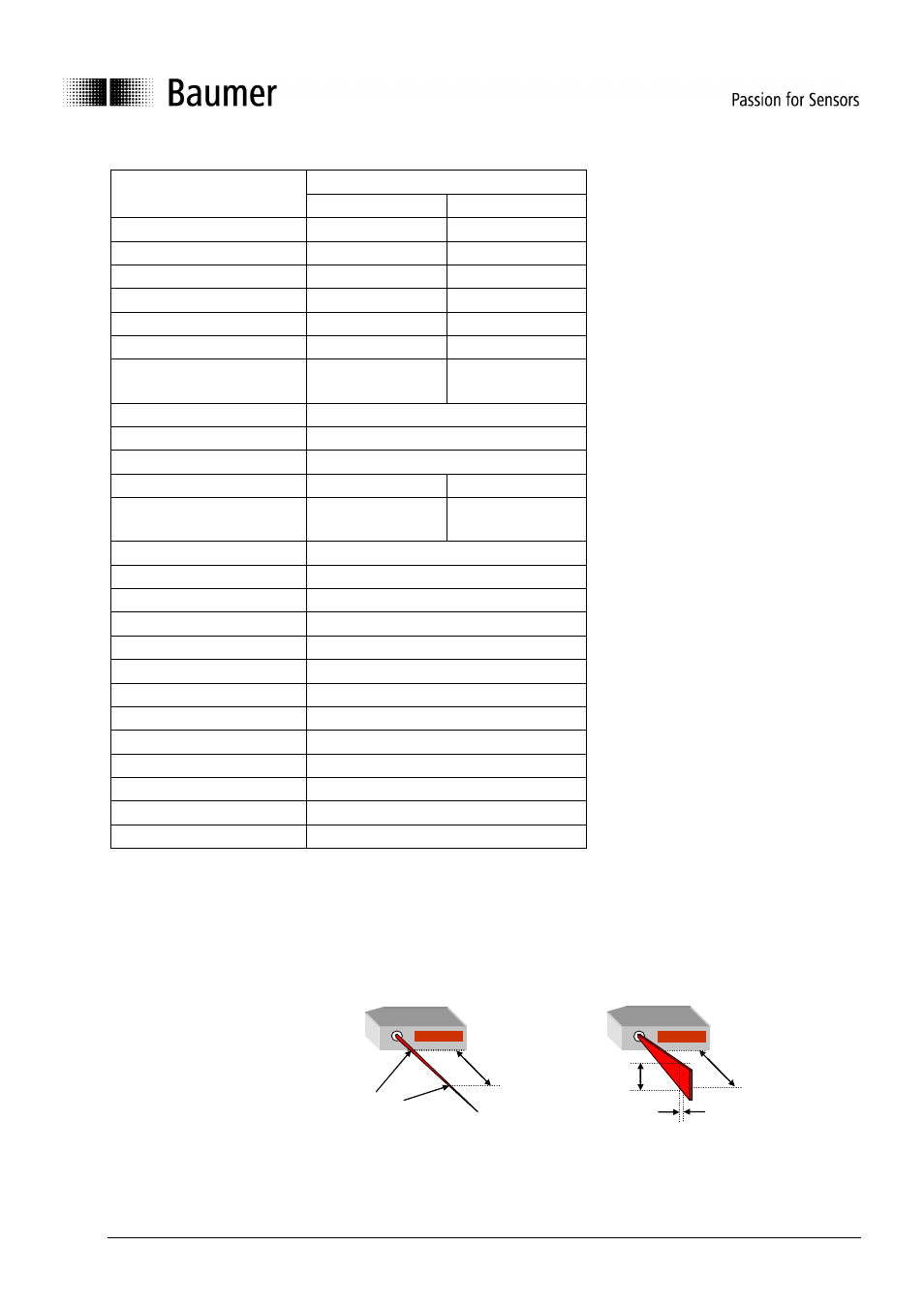

*6) et *7) dimensions de l’émetteur OADM 21I64xx/S14F (Ø – Rayon) OADM 21I65xx/S14F (Laser ligne:hauteur, largeur)
Largeur
Hauteu r
Plage de
mesure
Ø – Rayon
Plage de
mesure
