BA_OADM20I6_21I6_most.doc 28/88 Baumer
26.03.13 Frauenfeld, Switzerland

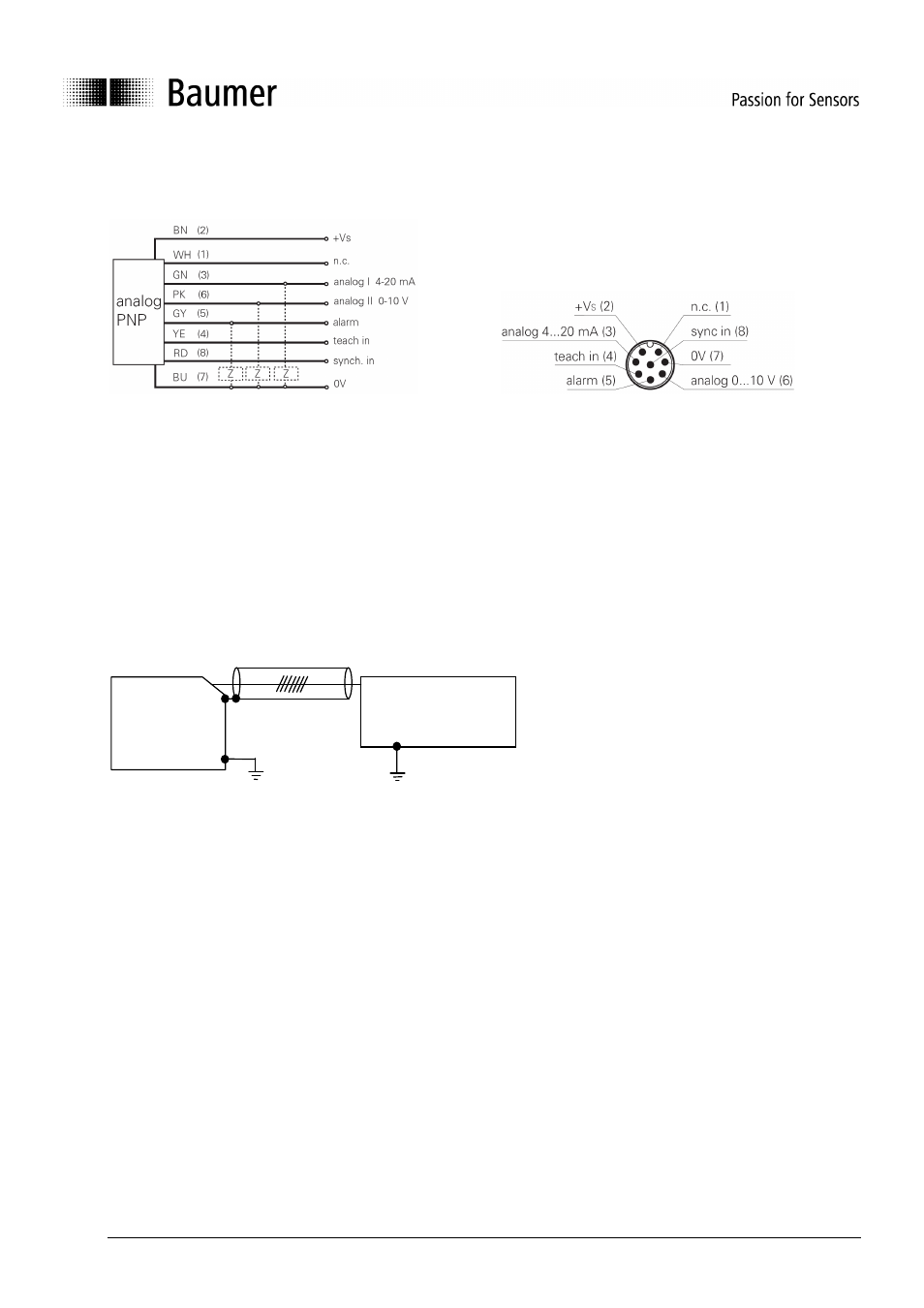

9 Anschluss und Steckerbelegung
Anschlussbelegung
Steckerbelegung
Wird der externe Teach-In Eingang nicht verwendet, muss er auf GND gelegt werden.
10 Erdungskonzept
Um einen optimalen EMV-Schutz und damit einen störungsfreien Betrieb zu gewährleisten, müssen
Anschlussleitungen mit Abschirmung eingesetzt werden. Der Sensor muss geerdet betrieben werden, dafür
gibt es unterschiedliche Methoden. In der Zeichnung unten ist unsere Vorzugsvariante aufgeführt. Der
Sensor wird über eine Zahnscheibe unter der Befestigungsschraube geerdet.
Falls ein anderes Erdungskonzept gewünscht wird, kontaktieren Sie bitte Baumer.
11 Wartungshinweise
Der OADM benötigt keine Wartung, ausser dass die Frontfenster sauber gehalten werden müssen. Staub
und Fingerabdrücke können die Sensorfunktion beeinträchtigen. Normalerweise genügt es,
die Fenster mit einem sauberen (!), weichen Tuch abzureiben. Bei stärkerer Verschmutzung kann Alkohol
oder Seifenwasser verwendet werden.
● = elektrische Verbindung.
Power-supply
A/D Converter
OADM
